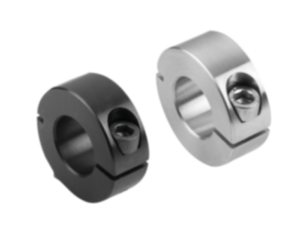

07810Bagues d'arrêt fendues, externes |
retour |
|
Description de l'article/illustrations du produit |
|
|
DescriptionMatière :Acier.
Inox 1.4305.
Inox 1.4404.
Aluminium.Finition :Acier bruni, vis en acier 12.9.
Inox poli, vis en inox A2-70.
Inox poli, vis en inox A4-70.
Aluminium poli, vis en inox A2-70.Nota :Les bagues d'arrêt fendues externes entourent l'arbre en assurant une répartition homogène des forces de serrage. Elles épousent ainsi parfaitement l'arbre et permettent des forces de maintien très importantes sans endommager ce dernier.
La tolérance de l'arbre doit être en h11.
La fente située sur la face extérieure de la bague d'arrêt permet d'obtenir des forces de serrage jusqu'à 15 % supérieures à celles du modèle doté d'une fente sur la face intérieure. L'alésage reste cylindrique, ce qui permet d'entourer l'arbre avec précision. Déséquilibre réduit.
Les bagues d'arrêt en inox A4 sont marquées d'un petit point de centrage au niveau de leur diamètre extérieur.Plage de température :-40 °C jusqu’à +175 °C.Sur demande :Autres dimensions.Caractéristiques : TéléchargementLes informations sont ici réunies sous forme de fichier PDF :
Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
|
Sélection/filtre d'articles |
|

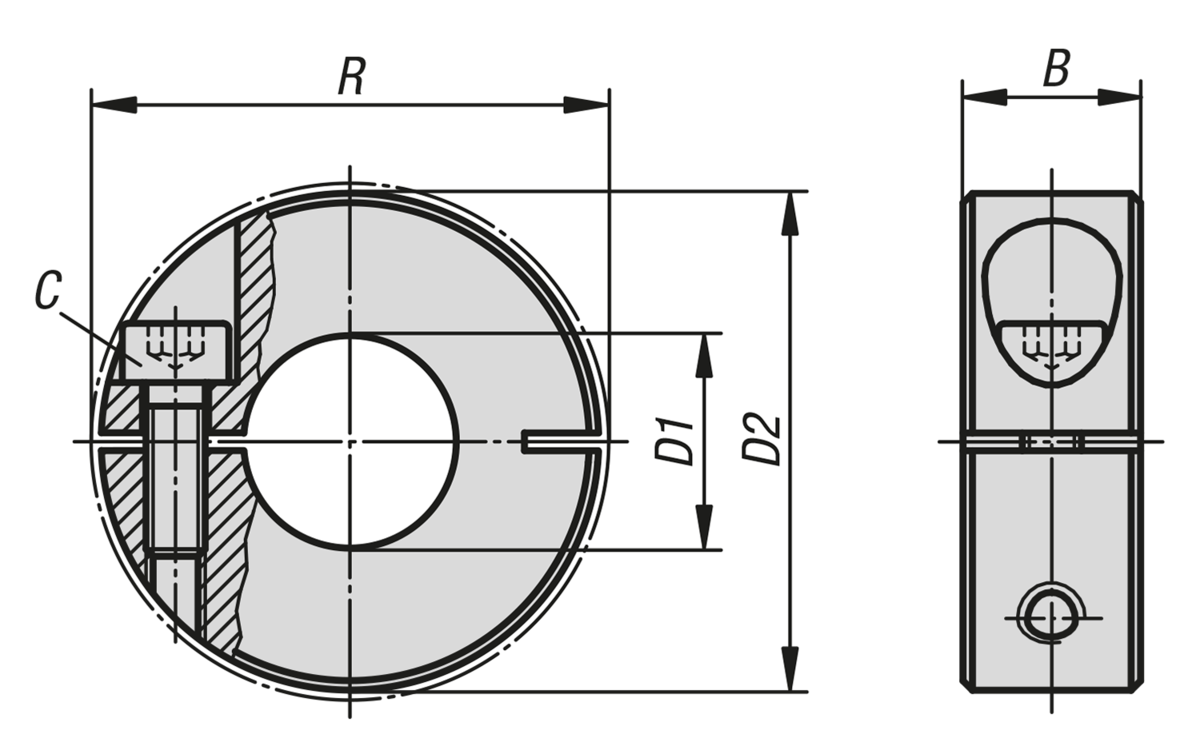

| Référence | Type de forme | Matière
du corps
de base | Code
acier | B
| C
(DIN 912) | D1 | D2 | R | CAO | Acc. | Prix | Commander |
|---|
| 07810-100401 | à fente externe | acier | - | 9 | M3x8 | 4 | 16 | 20,7 |  | | 3,39 € | | | 07810-100501 | à fente externe | acier | - | 9 | M3x8 | 5 | 16 | 20,7 | | | 3,39 € | | | 07810-100601 | à fente externe | acier | - | 9 | M3x8 | 6 | 16 | 20,7 | | | 3,39 € | | | 07810-100801 | à fente externe | acier | - | 9 | M3x8 | 8 | 18 | 22,4 | | | 3,39 € | | | 07810-101001 | à fente externe | acier | - | 9 | M3x10 | 10 | 24 | 26 | | | 4,28 € | | | 07810-101201 | à fente externe | acier | - | 11 | M4x12 | 12 | 28 | 31,8 | | | 4,80 € | | | 07810-101501 | à fente externe | acier | - | 13 | M5x16 | 15 | 34 | 39,4 | | | 5,63 € | | | 07810-101601 | à fente externe | acier | - | 13 | M5x16 | 16 | 34 | 39,4 | | | 5,63 € | | | 07810-101801 | à fente externe | acier | - | 13 | M5x16 | 18 | 36 | 41,1 | | | 6,31 € | | | 07810-102001 | à fente externe | acier | - | 15 | M6x18 | 20 | 40 | 46,4 | | | 7,34 € | | | 07810-102201 | à fente externe | acier | - | 15 | M6x18 | 22 | 42 | 48,1 | | | 7,70 € | | | 07810-102501 | à fente externe | acier | - | 15 | M6x18 | 25 | 45 | 50,8 | | | 8,01 € | | | 07810-102801 | à fente externe | acier | - | 15 | M6x18 | 28 | 48 | 53,7 | | | 8,52 € | | | 07810-103001 | à fente externe | acier | - | 15 | M6x18 | 30 | 54 | 58,6 | | | 9,90 € | | | 07810-104001 | à fente externe | acier | - | 15 | M6x18 | 40 | 60 | 65 | | | 11,10 € | | | 07810-105001 | à fente externe | acier | - | 19 | M8x25 | 50 | 78 | 87 | | | 23,91 € | | | 07810-100402 | à fente externe | acier inoxydable | 1.4305 | 9 | M3x8 | 4 | 16 | 20,7 | | | 7,59 € | | | 07810-100502 | à fente externe | acier inoxydable | 1.4305 | 9 | M3x8 | 5 | 16 | 20,7 | | | 7,59 € | | | 07810-100602 | à fente externe | acier inoxydable | 1.4305 | 9 | M3x8 | 6 | 16 | 20,7 | | | 7,59 € | | | 07810-100802 | à fente externe | acier inoxydable | 1.4305 | 9 | M3x8 | 8 | 18 | 22,4 | | | 7,95 € | | | 07810-101002 | à fente externe | acier inoxydable | 1.4305 | 9 | M3x10 | 10 | 24 | 26 | | | 10,93 € | | | 07810-101202 | à fente externe | acier inoxydable | 1.4305 | 11 | M4x12 | 12 | 28 | 31,8 | | | 11,26 € | | | 07810-101502 | à fente externe | acier inoxydable | 1.4305 | 13 | M5x16 | 15 | 34 | 39,4 | | | 13,49 € | | | 07810-101602 | à fente externe | acier inoxydable | 1.4305 | 13 | M5x16 | 16 | 34 | 39,4 | | | 13,49 € | | | 07810-101802 | à fente externe | acier inoxydable | 1.4305 | 13 | M5x16 | 18 | 36 | 41,1 | | | 15,04 € | | | 07810-102002 | à fente externe | acier inoxydable | 1.4305 | 15 | M6x18 | 20 | 40 | 46,4 | | | 19,48 € | | | 07810-102202 | à fente externe | acier inoxydable | 1.4305 | 15 | M6x18 | 22 | 42 | 48,1 | | | 20,50 € | | | 07810-102502 | à fente externe | acier inoxydable | 1.4305 | 15 | M6x18 | 25 | 45 | 50,8 | | | 21,86 € | | | 07810-102802 | à fente externe | acier inoxydable | 1.4305 | 15 | M6x18 | 28 | 48 | 53,7 | | | 23,39 € | | | 07810-103002 | à fente externe | acier inoxydable | 1.4305 | 15 | M6x18 | 30 | 54 | 58,6 | | | 26,98 € | | | 07810-104002 | à fente externe | acier inoxydable | 1.4305 | 15 | M6x18 | 40 | 60 | 65 | | | 40,99 € | | | 07810-105002 | à fente externe | acier inoxydable | 1.4305 | 19 | M8x25 | 50 | 78 | 87 | | | 71,74 € | | | 07810-100404 | à fente externe | acier inoxydable A4 | - | 9 | M3x8 | 4 | 16 | 20,7 | | | 8,52 € | | | 07810-100504 | à fente externe | acier inoxydable A4 | - | 9 | M3x8 | 5 | 16 | 20,7 | | | 8,52 € | | | 07810-100604 | à fente externe | acier inoxydable A4 | - | 9 | M3x8 | 6 | 16 | 20,7 | | | 8,52 € | | | 07810-100804 | à fente externe | acier inoxydable A4 | - | 9 | M3x8 | 8 | 18 | 22,4 | | | 8,94 € | | | 07810-101004 | à fente externe | acier inoxydable A4 | - | 9 | M3x10 | 10 | 24 | 26 | | | 12,27 € | | | 07810-101204 | à fente externe | acier inoxydable A4 | - | 11 | M4x12 | 12 | 28 | 31,8 | | | 12,66 € | | | 07810-101504 | à fente externe | acier inoxydable A4 | - | 13 | M5x16 | 15 | 34 | 39,4 | | | 15,18 € | | | 07810-101604 | à fente externe | acier inoxydable A4 | - | 13 | M5x16 | 16 | 34 | 39,4 | | | 15,18 € | | | 07810-101804 | à fente externe | acier inoxydable A4 | - | 13 | M5x16 | 18 | 36 | 41,1 | | | 16,90 € | | | 07810-102004 | à fente externe | acier inoxydable A4 | - | 15 | M6x18 | 20 | 40 | 46,4 | | | 20,06 € | | | 07810-102204 | à fente externe | acier inoxydable A4 | - | 15 | M6x18 | 22 | 42 | 48,1 | | | 21,12 € | | | 07810-102504 | à fente externe | acier inoxydable A4 | - | 15 | M6x18 | 25 | 45 | 50,8 | | | 22,52 € | | | 07810-102804 | à fente externe | acier inoxydable A4 | - | 15 | M6x18 | 28 | 48 | 53,7 | | | 24,10 € | | | 07810-103004 | à fente externe | acier inoxydable A4 | - | 15 | M6x18 | 30 | 54 | 58,6 | | | 27,80 € | | | 07810-104004 | à fente externe | acier inoxydable A4 | - | 15 | M6x18 | 40 | 60 | 65 | | | 42,23 € | | | 07810-105004 | à fente externe | acier inoxydable A4 | - | 19 | M8x25 | 50 | 78 | 87 | | | 80,63 € | | | 07810-100403 | à fente externe | aluminium | - | 9 | M3x8 | 4 | 16 | 20,7 | | | 5,10 € | | | 07810-100503 | à fente externe | aluminium | - | 9 | M3x8 | 5 | 16 | 20,7 | | | 5,10 € | | | 07810-100603 | à fente externe | aluminium | - | 9 | M3x8 | 6 | 16 | 20,7 | | | 5,10 € | | | 07810-100803 | à fente externe | aluminium | - | 9 | M3x8 | 8 | 18 | 22,4 | | | 5,49 € | | | 07810-101003 | à fente externe | aluminium | - | 9 | M3x10 | 10 | 24 | 26 | | | 6,58 € | | | 07810-101203 | à fente externe | aluminium | - | 11 | M4x12 | 12 | 28 | 31,8 | | | 7,14 € | | | 07810-101503 | à fente externe | aluminium | - | 13 | M5x16 | 15 | 34 | 39,4 | | | 10,60 € | | | 07810-101603 | à fente externe | aluminium | - | 13 | M5x16 | 16 | 34 | 39,4 | | | 10,60 € | | | 07810-101803 | à fente externe | aluminium | - | 13 | M5x16 | 18 | 36 | 41,1 | | | 12,07 € | | | 07810-102003 | à fente externe | aluminium | - | 15 | M6x18 | 20 | 40 | 46,4 | | | 12,07 € | | | 07810-102203 | à fente externe | aluminium | - | 15 | M6x18 | 22 | 42 | 48,1 | | | 12,41 € | | | 07810-102503 | à fente externe | aluminium | - | 15 | M6x18 | 25 | 45 | 50,8 | | | 14,61 € | | | 07810-102803 | à fente externe | aluminium | - | 15 | M6x18 | 28 | 48 | 53,7 | | | 19,01 € | | | 07810-103003 | à fente externe | aluminium | - | 15 | M6x18 | 30 | 54 | 58,6 | | | 19,01 € | | | 07810-104003 | à fente externe | aluminium | - | 15 | M6x18 | 40 | 60 | 65 | | | 25,24 € | | | 07810-105003 | à fente externe | aluminium | - | 19 | M8x25 | 50 | 78 | 87 | | | 44,25 € | |
