        Éléments de verrouillage, forme G avec denture extérieure

Description de l'article/illustrations du produit

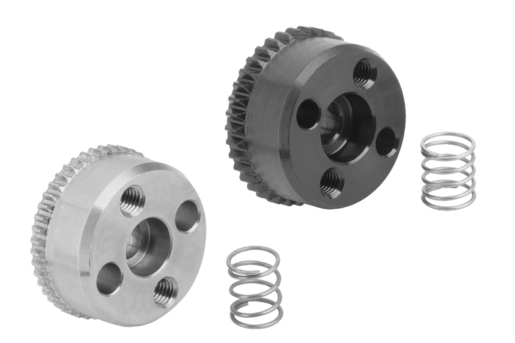

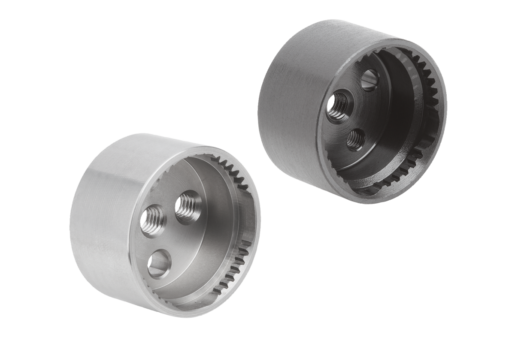

DescriptionDescription du produit :Les éléments de verrouillage sont utilisés pour relier de manière permanente deux composants dans n'importe quelle position angulaire. Les éléments de verrouillage avec denture intérieure (formes A-D) peuvent être librement associés aux éléments de verrouillage avec denture extérieure (formes E-H), en fonction de l'application et des possibilités de montage. Le ressort permet un passage rapide à une nouvelle position angulaire. Matière :Élément de verrouillage en acier 1.0718 ou Inox 1.4305.
Ressort en Inox 1.4310.
Vis CHC en acierou Inox A 2.Finition :Élément de verrouillage en acier bruni ou en Inox brillant.
Ressort brillant.

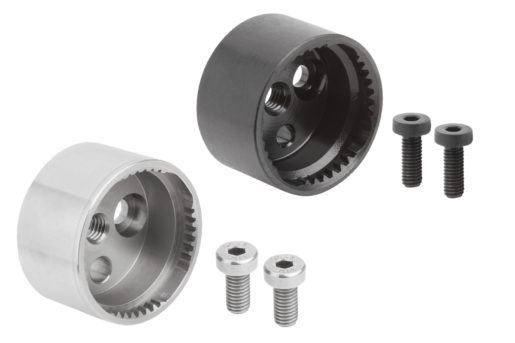

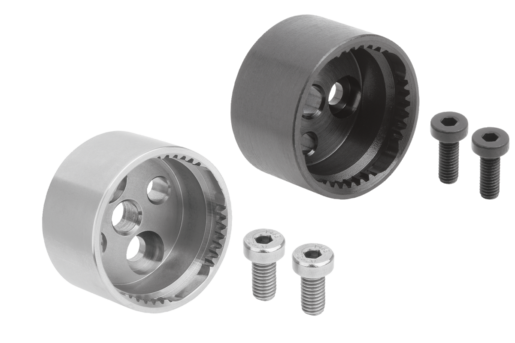

Vis CHC en acier de classe de résistance 8.8, noirci ou en Inox A 2-70, brillant.Remarques concernant la commande :Pour chacun des éléments de verrouillage à denture intérieure de forme A et B sont incluses 2 vis CHC à six pans creux M3x8 ou M5x10.

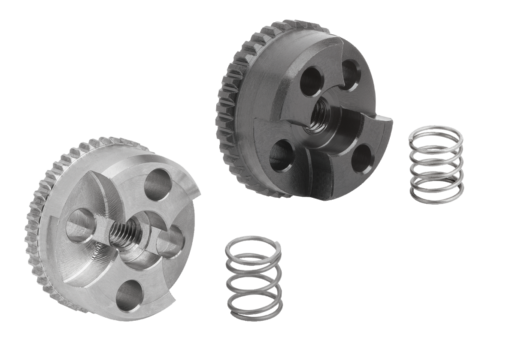

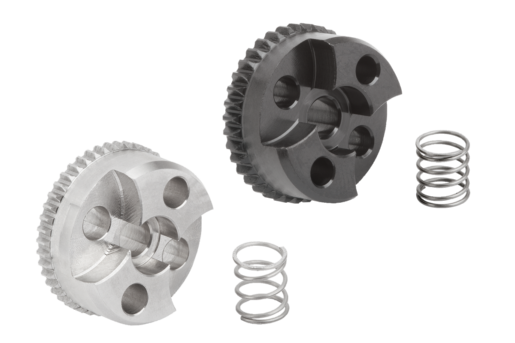

Pour chacun des éléments de verrouillage à denture extérieure (formes E-H) est inclus un ressort en Inox. Nota :Pour la fixation d'éléments de verrouillage de forme A ou B, il convient d'utiliser des vis CHC selon DIN 7984 à six pans creux, à tête courte.Fonction :On utilise les éléments de verrouillage pour l'ajustement rotatif de pièces. Les possibilités de fixation peuvent être revues en fonction de l'application.Accessoires :Vis CHC DIN 912/DIN EN ISO 4762

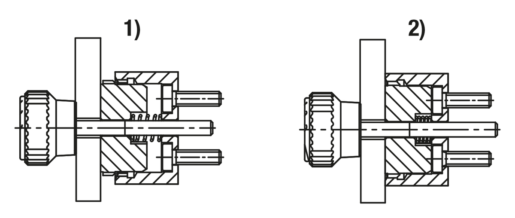

Vis CHC DIN 6912Indication de dessin :

1) désengagée
2) engagée

Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique 07820_G Éléments de verrouillage, forme G avec denture extérieure

252 kB

Dessins

Sélection/filtre d'articles

Référence	Forme	Matière du corps de base	B2	B3	D1	D2	D3	D4	H	Nombre de dents	Prix
07820-72338	G	acier	12	12	M4	3H8	M3	23	9,5	38	10,45 €
07820-73346	G	acier	18	18	M6	5H8	M5	33	13	46	12,48 €
07820-172338	G	acier inoxydable	12	12	M4	3H8	M3	23	9,5	38	13,89 €
07820-173346	G	acier inoxydable	18	18	M6	5H8	M5	33	13	46	16,36 €
