        Bagues d‘arrêt taraudées

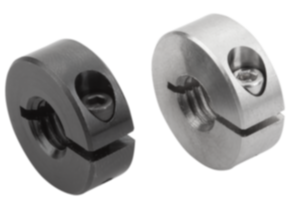

Description de l'article/illustrations du produit

DescriptionMatière :Acier.
Inox 1.4305.Finition :Acier bruni, vis en acier 12.9.
Inox naturel, vis en inox A2-70.Nota :Les bagues d'arrêt filetées entourent la contre-pièce en assurant une répartition homogène des forces de serrage.
Les bagues de serrage peuvent être utilisées conjointement avec des filetages de classe de tolérance 6g.Plage de température :-40 °C jusqu’à +175 °C.Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique 07814 Bagues d‘arrêt taraudées

225 kB

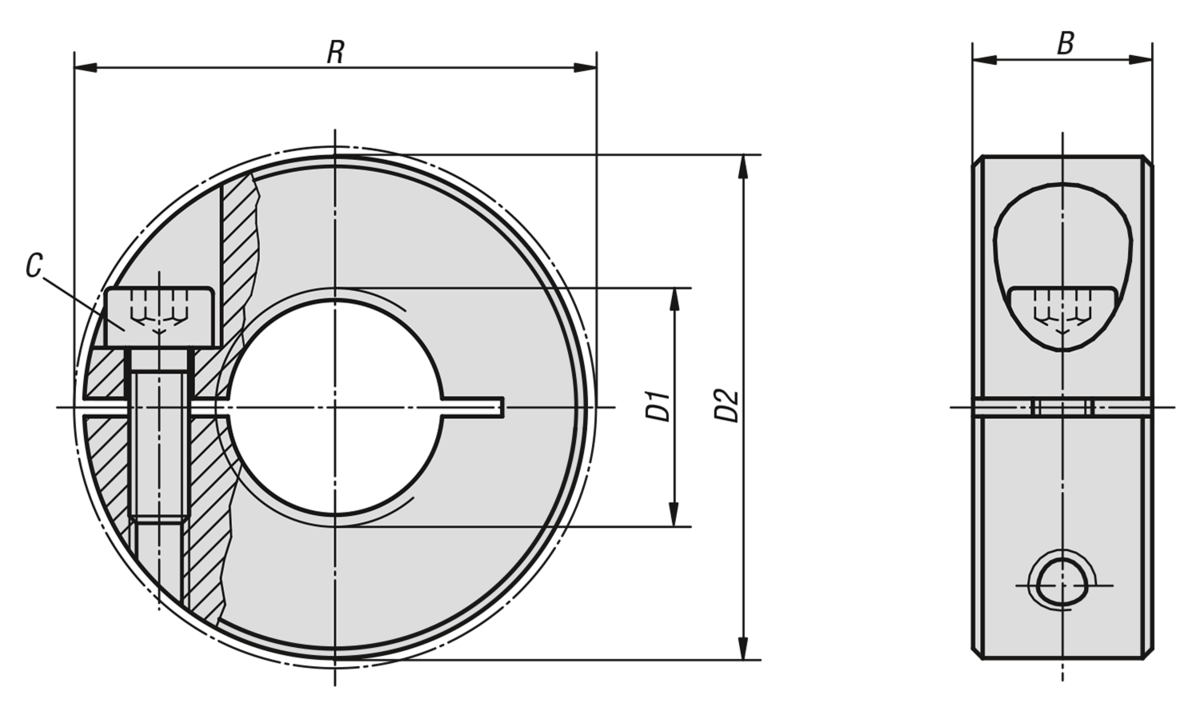

Dessins

Sélection/filtre d'articles

Référence	Matière du corps de base	B	C	D1 Taraudage	D2	R	Prix
07814-0401	acier	9	M3x8	M4	16	20,7	4,90 €
07814-0501	acier	9	M3x8	M5	16	20,7	4,90 €
07814-0601	acier	9	M3x8	M6	16	20,7	4,90 €
07814-0801	acier	9	M3x8	M8	18	22,4	5,23 €
07814-1001	acier	9	M3x10	M10	24	26	5,40 €
07814-1201	acier	11	M4x12	M12	28	31,8	5,76 €
07814-1601	acier	13	M5x16	M16	34	39,4	6,77 €
07814-2001	acier	15	M6x18	M20	40	46,4	8,44 €
07814-0402	acier inoxydable	9	M3x8	M4	16	20,7	10,11 €
07814-0502	acier inoxydable	9	M3x8	M5	16	20,7	10,11 €
07814-0602	acier inoxydable	9	M3x8	M6	16	20,7	10,11 €
07814-0802	acier inoxydable	9	M3x8	M8	18	22,4	10,47 €
07814-1002	acier inoxydable	9	M3x10	M10	24	26	11,80 €
07814-1202	acier inoxydable	11	M4x12	M12	28	31,8	13,84 €
07814-1602	acier inoxydable	13	M5x16	M16	34	39,4	14,18 €
07814-2002	acier inoxydable	15	M6x18	M20	40	46,4	16,87 €
