Anneaux de levage norelem : anneaux de levage mâles, anneaux de charge et broches de manutention

La gamme d'anneaux de levage norelem comprend des anneaux de levage mâles et femelles, des anneaux de levage pivotants / des manilles, des anneaux de charge, des broches de manutention, des crochets de charge / des crochets à émerillon / des maillons de liaison, des anneaux de levage ainsi que des accessoires adaptés tels que des anses circulaires, des maillons de liaison et des sangles de levage.

Anneaux de levage

Les anneaux de levage norelem font partie de la gamme des dispositifs d'élingage.

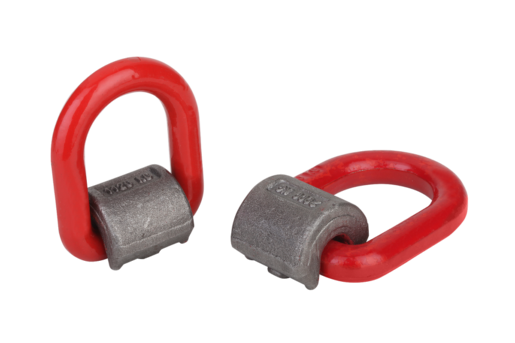

Dans la construction de machines, un anneau de levage est un élément de fixation pouvant être vissé ou soudé. Il peut par exemple s'agir d'anneaux de levage mâles, de broches de manutention ou d'anneaux de levage pivotants. Ces anneaux de levage permettent de relier de manière sûre les éléments porteurs (tels que les chaînes de levage) à la charge à soulever.

Domaines d'application des anneaux de levage

Les anneaux de levage sont des équipements de production importants, conçus pour une utilisation quotidienne. Ils permettent de transporter de façon sûre aussi bien des outils que des machines.

Les autres domaines d'application incluent notamment :

 -  l'arrimage de marchandises
 -  les systèmes de retenue
 -  la fonction d'aide au mouvement dans le transport.

Avantages des anneaux de levage :

Les anneaux de levage norelem répondent aux principales normes de sécurité. Les anneaux de levage norelem se caractérisent par les propriétés suivantes :

 -  longévité
 -  stabilité
 -  sécurité

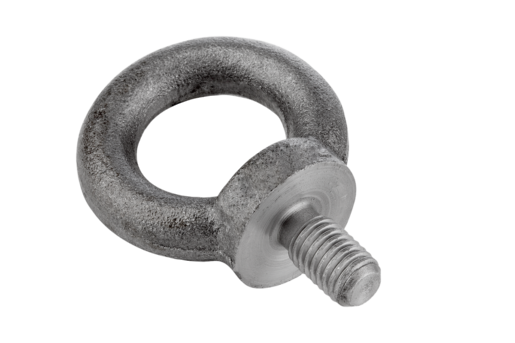

Anneaux de levage mâles DIN 580

Anneaux de levage mâles

Un anneau de levage mâle est toujours utilisé en pratique lorsque des charges importantes doivent être absorbées par un élément de liaison. Un anneau de levage mâle est très stable, hautement résistant et possède une capacité de charge élevée. C'est pourquoi, il constitue un excellent dispositif porteur ou point d'ancrage dans la construction de machines et sur les sites de construction.

Gamme d'anneaux de levage mâles

norelem propose différents modèles d'anneaux de levage mâles. Un filet est directement placé dans l'œillet circulaire. S'il s'agit d'un filetage, on parle d'anneau de levage mâle ; pour un taraudage, on parle d'anneau de levage femelle (filetage femelle).

Matériaux

Le modèle en acier est fabriqué selon la norme DIN 580, le modèle en inox suit cette même norme. Les anneaux de levage mâles de classe de résistance 10 possèdent un revêtement en plastique et sont dotés d'un anneau pivotant. Ceci permet d'orienter la force et d'éviter que l'anneau de levage mâle ne soit trop serré ou ne se dévisse (butée latérale jusqu'à 90° possible / le corps peut pivoter à 360° avec l'anneau serré). Les anneaux de levage mâles peuvent être utilisés à des températures comprises entre -20 °C et 100 °C.

Remarque : La charge admissible optimale est atteinte lorsque le filetage est entièrement vissé dans le fond (contre-filetage).

Anneaux de levage pivotants

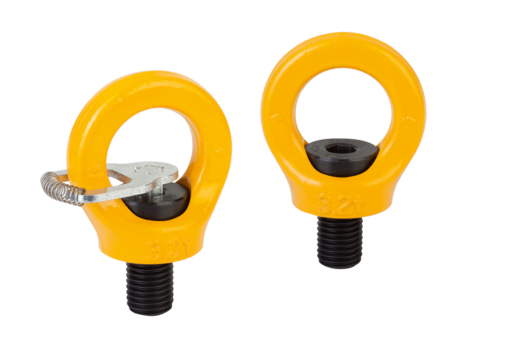

Un anneau de levage pivotant (ou émerillon) est un anneau de levage à visser avec roulement à bille. Les anneaux de levage pivotants sont conçus pour soulever des charges lourdes, qui doivent être tournées ou retournées. Les anneaux de levage pivotants sont également utilisés pour sécuriser des chargements.

Découvrez plus d'informations sur le fonctionnement des anneaux de levage pivotants dans la vidéo consacrée à leur utilisation : Anneaux de levage pivotants à 360 degrés

Gamme d'anneaux de levage pivotants

Les anneaux de levage pivotants norelem sont en acier et sont de classe de résistance 8. Leur surface est thermolaquée. Les propriétés de levage sont conformes à la directive machines 2006/42/CE.

Remarque : Pour que les capacités de charge s'appliquent, il convient de toujours s'assurer que l'anneau correspond à la capacité de charge. L'anneau de levage pivotant doit reposer à plat sur le support et toujours être complètement vissé.

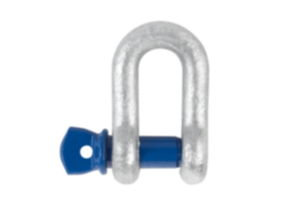

Manille courbe

Manilles

Une manille sert à absorber des forces de traction. Les manilles sont plus particulièrement utilisées lorsqu'il faut absorber des forces qui s'exercent sur des composants fixes dans la zone de passage des chaînes de traction ou des câbles métalliques. Les manilles sont en général légères et maniables, tout en offrant une capacité de charge élevée.

norelem propose des manilles arrondies ou droites avec boulon.

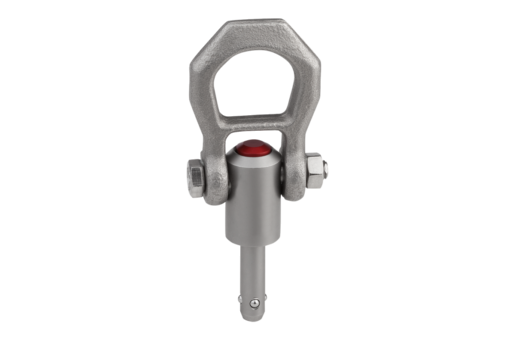

Anneau de levage à broche autobloquante

Broches de manutention

Les broches de manutention norelem certifiées TÜV font office d'éléments porteurs rapidement verrouillables. Les broches de manutention fonctionnent de la même façon que les goupilles d'arrêt autobloquantes. Le bouton pression en aluminium permet de déverrouiller les billes. Dès que le bouton pression est relâché, les billes se bloquent de manière instantanée et automatique dans l'élément de verrouillage concerné (douilles de logement pour les broches de manutention).

Vous trouverez plus d'informations sur le fonctionnement des broches de manutention dans la vidéo consacrée à leur utilisation : Broches de manutention autobloquantes

Gamme de broches de manutention

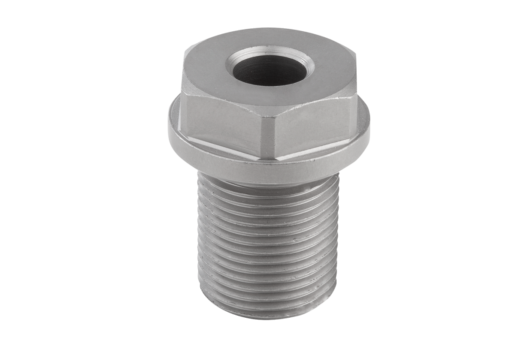

norelem propose des broches de manutention en acier phosphaté au manganèse. Un modèle en inox ainsi que des douilles de logement adaptées sont également disponibles dans notre boutique en ligne. La manille en acier / inox est mobile. Toutes nos broches de manutention sont protégées contre la corrosion et conviennent pour une utilisation à des températures pouvant atteindre 250 °C.

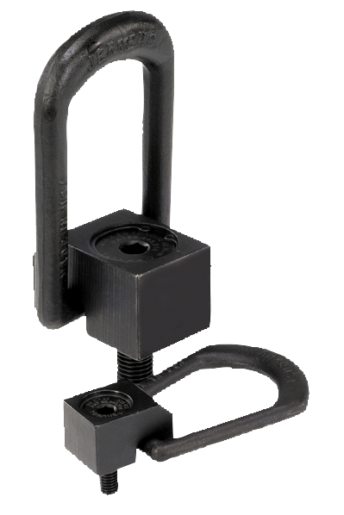

Anneaux de charge

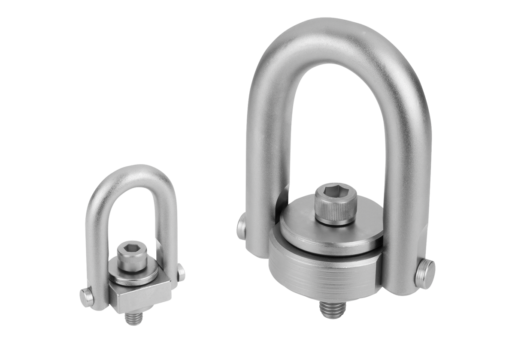

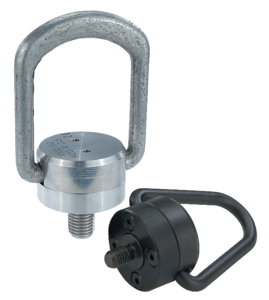

Les anneaux de charge (souvent également appelés œillets) sont des éléments pouvant pivoter jusqu'à 360°. L'anneau de charge s'adapte ainsi mieux aux forces subies. Contrairement aux anneaux de levage fixes, l'anneau de charge peut ainsi supporter la totalité de la charge dans n'importe quelle position de montage.

Domaines d'application

Vous trouverez de nombreux modèles d'anneaux de levage dans la boutique en ligne norelem. Différents anneaux sont utilisés en fonction du domaine d'application.
Par exemple :

 -  anneaux de charge avec protection Envirolox pour les conditions d'utilisation extrêmes
 -  anneaux de charge pivotants à 360°, de classe de résistance 10 pour les exigences de qualité élevées

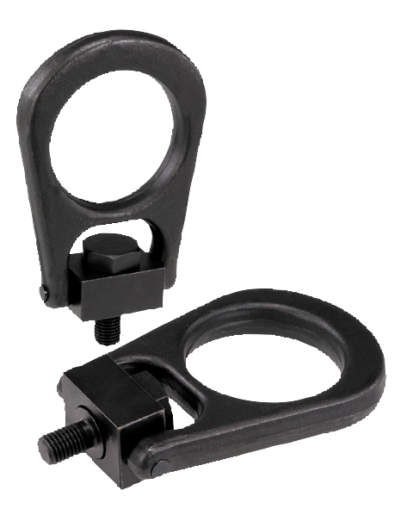

 -  anneaux de charge à traction latérale pour les forces latérales

Modèles

Tous nos anneaux de charge font l'objet d'un contrôle visuel après la vérification de leur capacité de charge. Il existe des modèles en acier (bruni) et en inox.

Crochets de charge

Le crochet de charge classique fait également partie de la gamme norelem. Il permet un levage sûr de charges lourdes dans le secteur du BTP, la construction d'installations ou encore les processus logistiques. Le crochet de charge permet de relier le dispositif de levage (câble d'élingue, élingue chaîne, élingue ronde) à la pièce à lever.

Gamme de crochets de charge

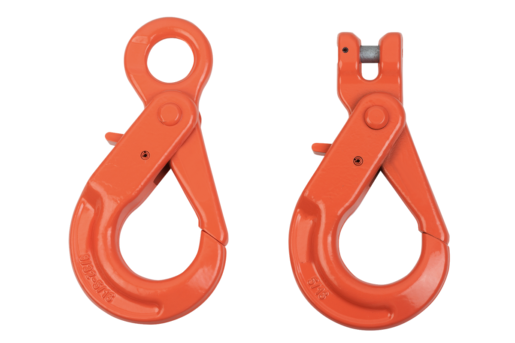

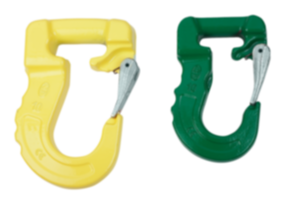

Les crochets de charge norelem sont en acier à revêtement plastique et sont tous de classe de résistance 10. Il existe des crochets de charge avec cliquet de sécurité forgé, sous forme de crochet à émerillon, de maillon de liaison ou de crochet à élingue (classe de résistance 8).

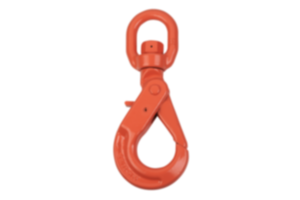

Le crochet à émerillon est quasiment un crochet de charge pivotant (œillet pivotant à 360°) avec l'avantage que l'énergie cinétique résultant de la rotation ne peut pas agir directement sur la charge.



Remarque : lorsque la charge est soulevée, le crochet de sécurité se verrouille automatiquement sur la face arrière du crochet de charge. Le déverrouillage du dispositif ne peut se faire que manuellement.


Accessoires pour anneaux de levage

La boutique en ligne norelem vous propose, outre des crochets de charge, anneaux de charge, broches de manutention, manilles, anneaux de charge pivotants et anneaux de levage mâles, une large gamme d'accessoires. Les anses circulaires, maillons de liaison et sangles de levage en font partie.

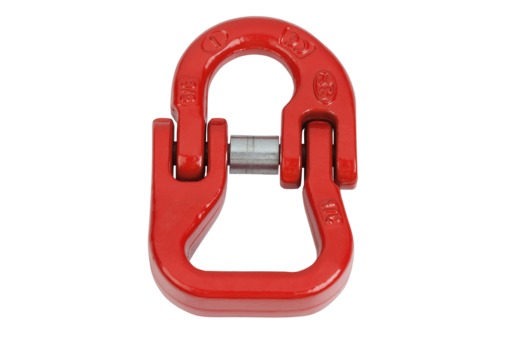

Maillons de liaison

Les maillons de liaison norelem en acier sont utilisés comme éléments d'accouplement dans un dispositif de suspension de type anneau/chaîne, chaîne/chaîne ou crochet de charge/chaîne.

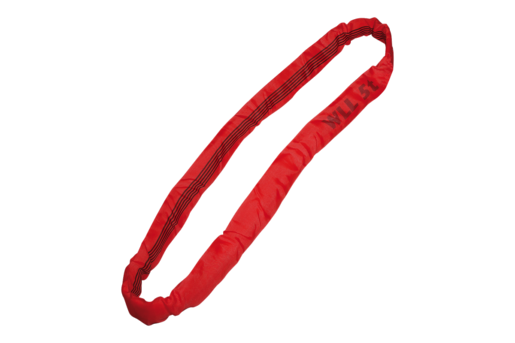

Anses circulaires

Anses circulaires

Les anses circulaires norelem sont conformes à la norme DIN EN 1492-2. Elles sont composées de brins continus de fibres de polyester haute résistance. Ces brins de fibres de polyester sont revêtus d'une gaine de protection stable en polyester tissé sans couture. La gaine de protection est en outre pourvue d'une surface imprégnée de polyuréthane, résistante à l'abrasion. La capacité de charge nominale et le code-barres tonnes (capacité de charge une barre par tonne) des anses circulaires sont soit tissés, soit imprimés sur la gaine de protection. L'étiquette de sécurité comportant le marquage CE et les données techniques est solidement cousue à l'anse circulaire. Le coloris de l'anse circulaire correspond au code couleur en vigueur pour les charges admissibles en ce qui concerne les accessoires d'élingage textiles.

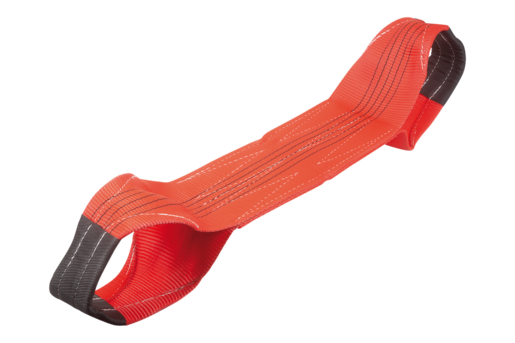

Sangles de levage

Avantages des sangles de levage norelem

Les sangles de levage norelem se caractérisent par une résistance élevée aux UV et une faible absorption d'humidité.
