        Vis de pression à insert bombé

Description de l'article/illustrations du produit

DescriptionMatière :Vis acier classe de résistance 10.9.
Insert en acier à outils.Finition :Insert trempé.
Vis et insert brunis.Nota :Les vis de pression à insert bombé sont utilisées lorsqu'un point de pression ou de centrage est requis.Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique 07123 Vis de pression à insert bombé

130 kB

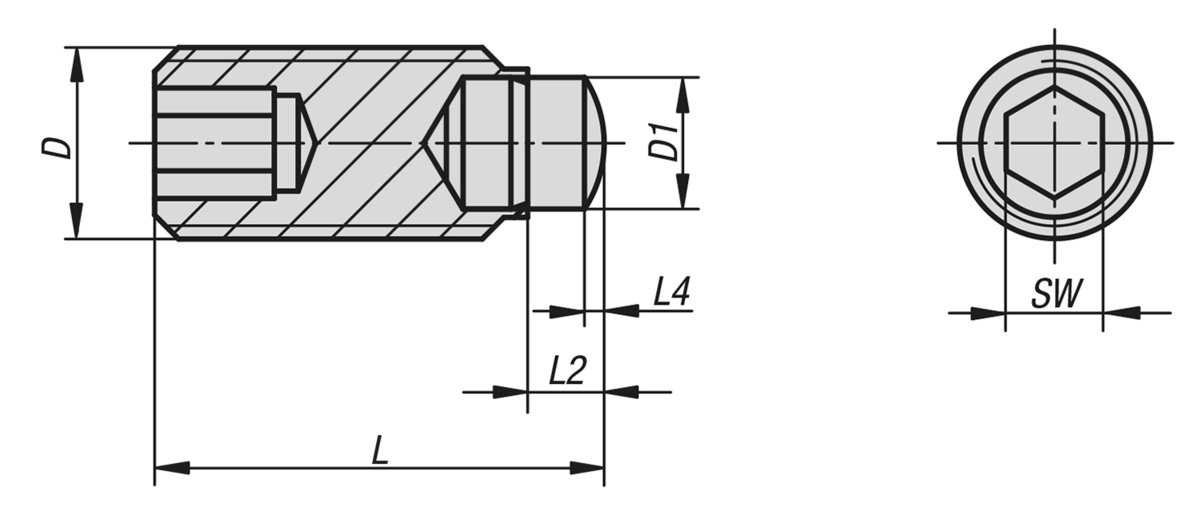

Dessins

Sélection/filtre d'articles

Référence	D	D1	L	L2	L4	SW	Charge admissible kN max. (contraintes statiques uniquement)	Prix
07123-05X09	M5	3	9	1,8	0,5	2,5	4,5	2,04 €
07123-05X13	M5	3	13	1,8	0,5	2,5	4,5	2,04 €
07123-05X17	M5	3	17	1,8	0,5	2,5	4,5	2,08 €
07123-05X21	M5	3	21	1,8	0,5	2,5	4,5	2,14 €
07123-06X14	M6	4	14,3	2,7	0,8	3	9	2,14 €
07123-06X18	M6	4	18,3	2,7	0,8	3	9	2,14 €
07123-06X22	M6	4	22,3	2,7	0,8	3	9	2,15 €
07123-06X27	M6	4	27,3	2,7	0,8	3	9	2,26 €
07123-08X15	M8	5,5	14,8	3,2	0,8	4	15	2,37 €
07123-08X19	M8	5,5	18,8	3,2	0,8	4	15	2,37 €
07123-08X23	M8	5,5	22,8	3,2	0,8	4	15	2,37 €
07123-08X28	M8	5,5	27,8	3,2	0,8	4	15	2,47 €
07123-08X35	M8	5,5	34,8	3,2	0,8	4	15	2,58 €
07123-10X19	M10	7	18,9	3,5	1,1	5	20	2,46 €
07123-10X23	M10	7	22,9	3,5	1,1	5	20	2,51 €
07123-10X28	M10	7	27,9	3,5	1,1	5	20	2,58 €
07123-10X35	M10	7	34,9	3,5	1,1	5	20	2,91 €
07123-10X43	M10	7	42,9	3,5	1,1	5	20	3,02 €
