Aimant cylindrique en AlNiCo à diamètre exterieur non calibré

retour

Produits
- THE BIG GREEN BOOK
  - norelem réalise - Système flexible de pièces standardisées
    - Aimants
      - Aimant cylindrique en AlNiCo à diamètre exterieur non calibré

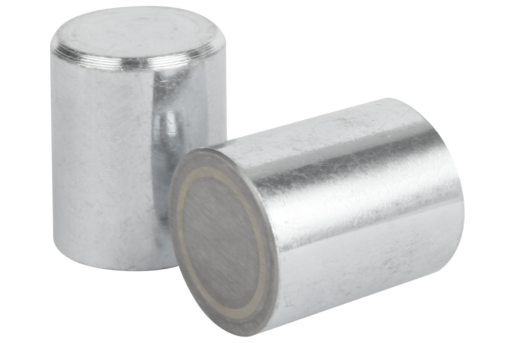

Description de l'article/illustrations du produit

DescriptionMatière :Corps en acier.
Noyau magnétique AlNiCo.Finition :Zingué.Nota :Système blindé. Diamètre « D » sans diamètre extérieur calibré. Possibilités de fixation : emmanchement serré, frettage ou collage.

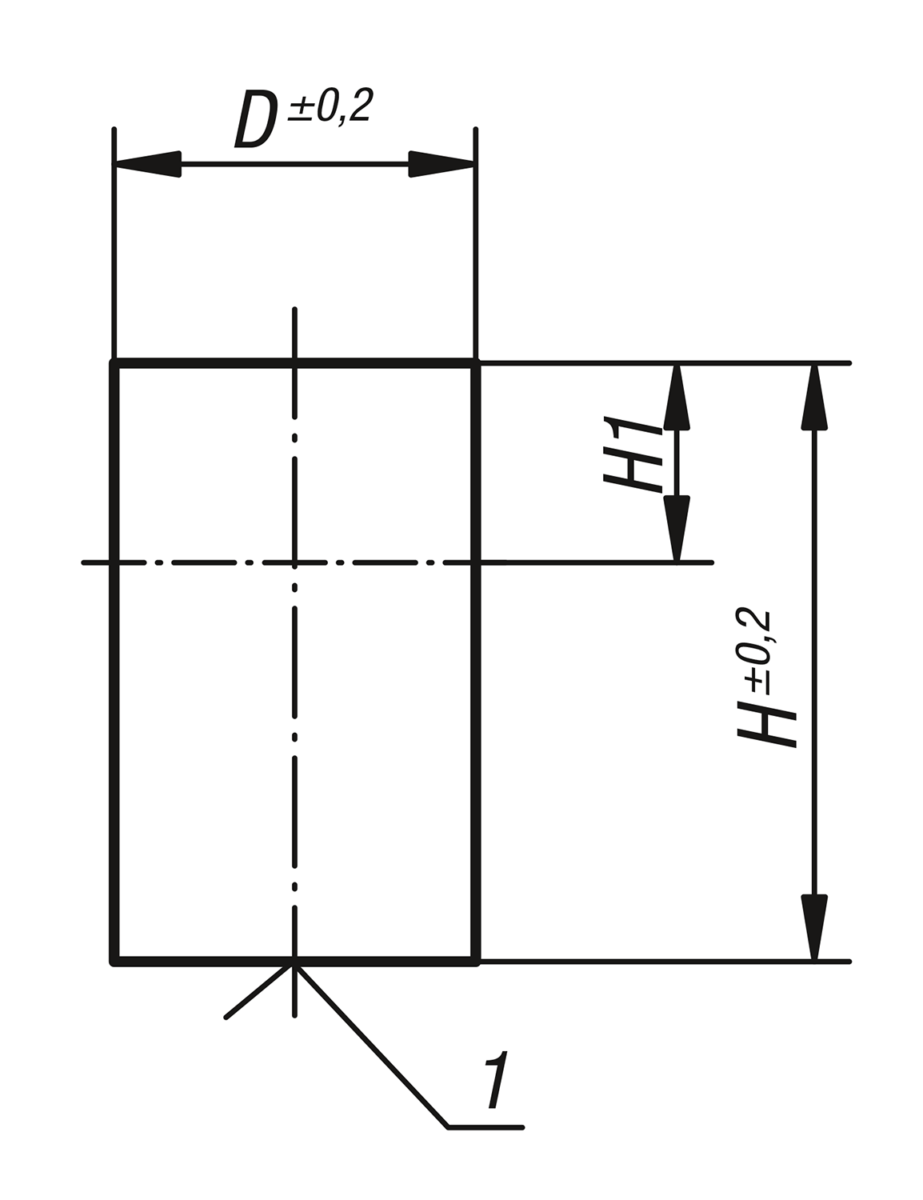

Les aimants cylindriques peuvent être réduits de la cote « H1 » sans diminution de leur adhérence.Plage de température :450 °C max.Indication de dessin :

1) Surface de contact

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique 09061 Aimant cylindrique en AlNiCo sans diamètre extérieur calibré

186 kB

Caracteristiques-techniques-des-aimants-de-maintien_FR

197 kB

Dessins

Sélection/filtre d'articles

Référence	D	H	H1	Force d'attraction en N	Prix
09061-01	6	20	12	1,5	6,41 €
09061-02	8	20	11	3,5	5,07 €
09061-03	10	20	10	7	5,46 €
09061-04	13	20	9	10	5,98 €
09061-05	16	20	5	18	7,25 €
09061-06	20	25	6	42	9,40 €
09061-07	25	35	10	96	14,73 €
09061-08	32	40	8	180	26,90 €
09061-09	40	50	10	240	59,45 €
