Matière

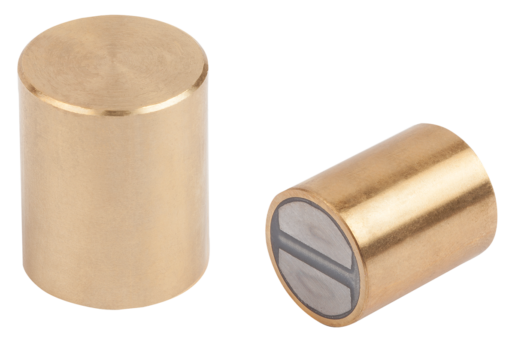

Corps en laiton.
Noyau magnétique en NdFeB (néodyme).
Noyau magnétique en NdFeB (néodyme).
Afficher plus
Afficher moins
Description
Matière
Corps en laiton.
Noyau magnétique en NdFeB (néodyme).
Noyau magnétique en NdFeB (néodyme).
Nota
Modèle lisse, système blindé.
Les aimants cylindriques en néodyme ne doivent pas être emmanchés directement dans des supports en acier, car cela diminuerait leur adhérence en raison de l'interférence magnétique. Diamètre « D » rectifié avec diamètre extérieur calibré h6.
Les aimants cylindriques peuvent être réduits des cotes « H1 » et « H2 » par usinage.
Les aimants cylindriques en néodyme ne doivent pas être emmanchés directement dans des supports en acier, car cela diminuerait leur adhérence en raison de l'interférence magnétique. Diamètre « D » rectifié avec diamètre extérieur calibré h6.
Les aimants cylindriques peuvent être réduits des cotes « H1 » et « H2 » par usinage.
Plage de température
150 °C max.
Montage
Les aimants peuvent être montés par emmanchement, par vis ou par collage.

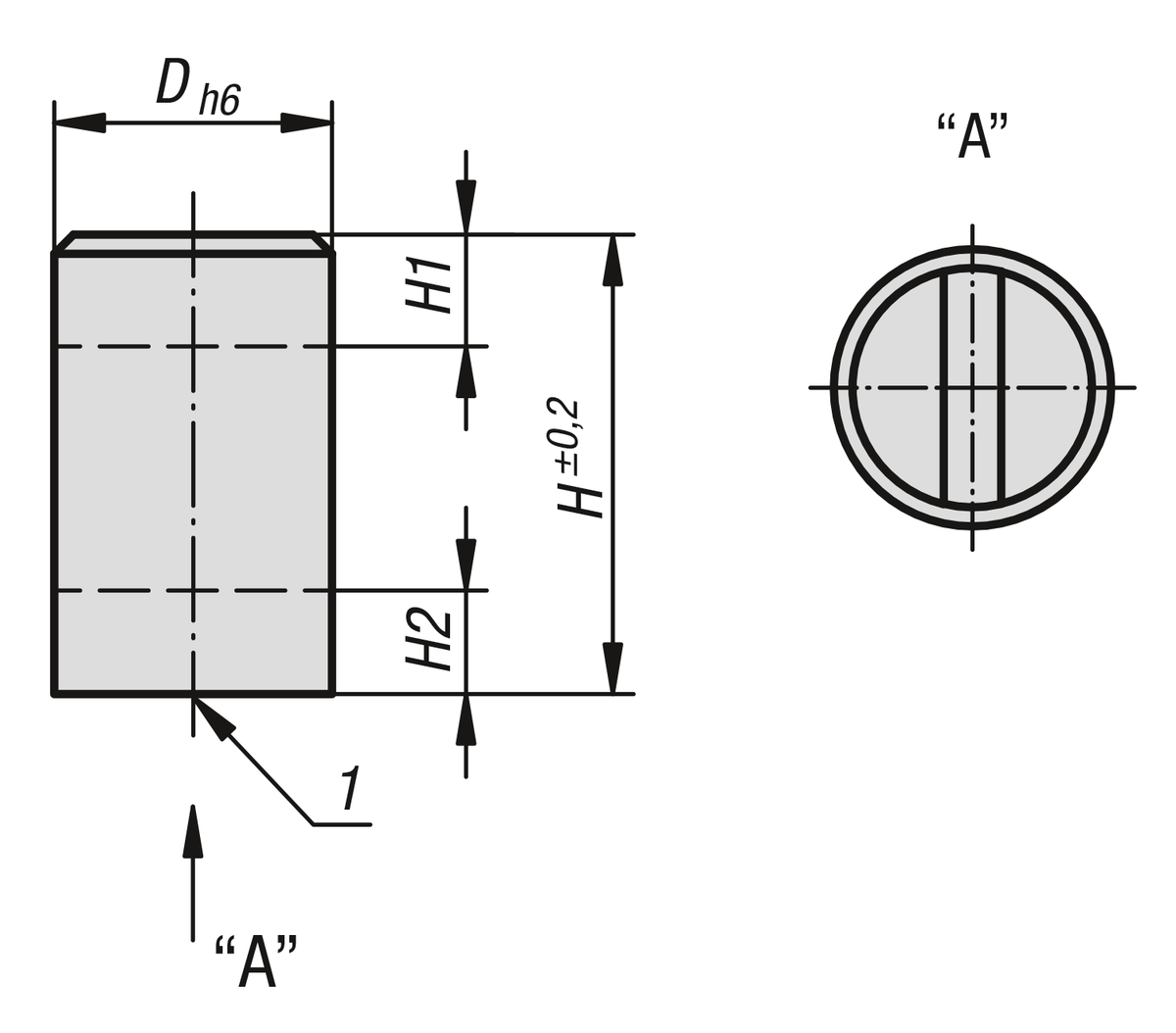

Indication de dessin
1) Surface de contact
