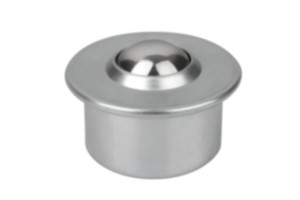

        Bille de convoyage avec boîtier en tôle d‘acier

Description de l'article/illustrations du produit

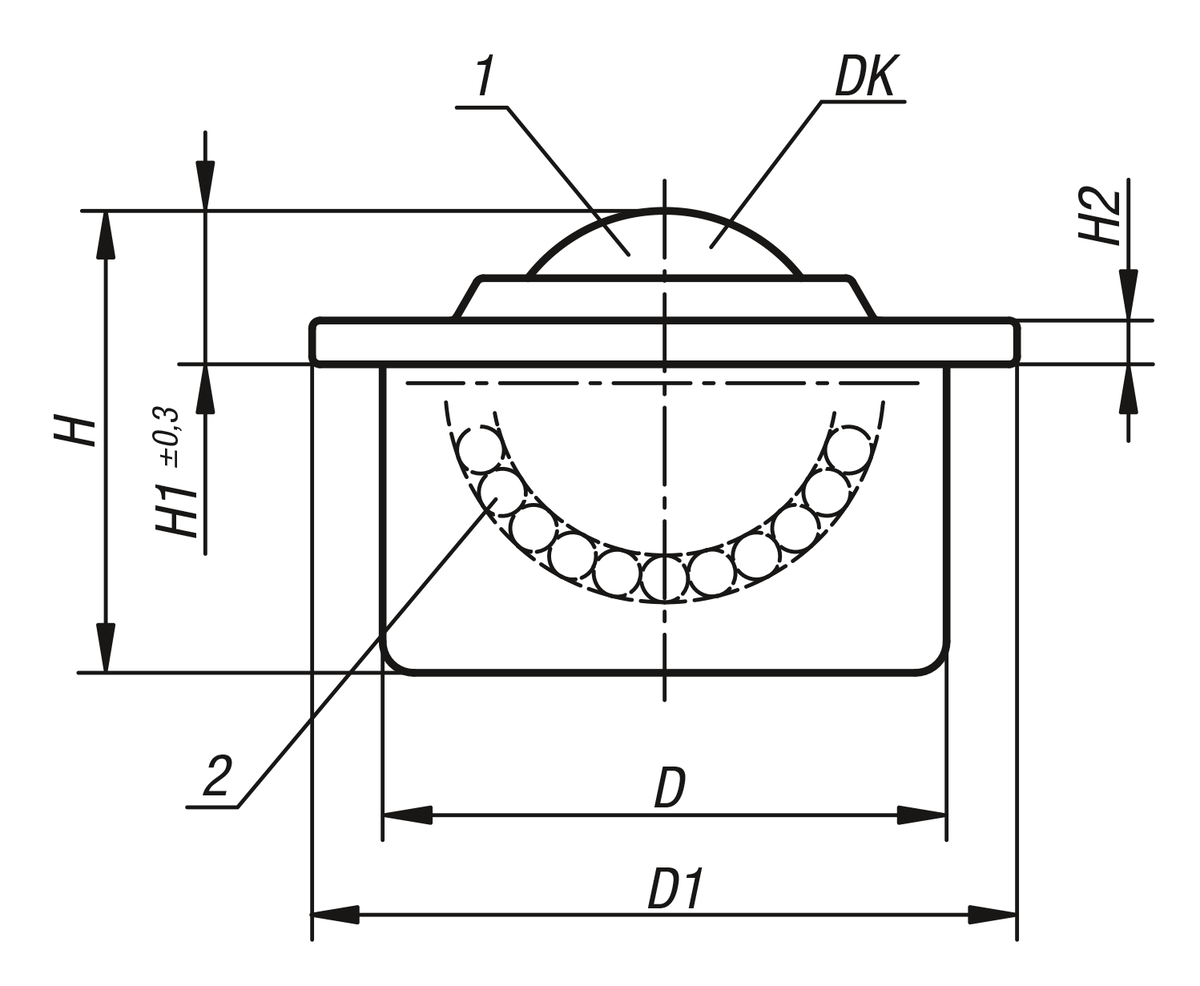

DescriptionMatière :Acier zingué ou Inox.Nota :95150-115 ne possède pas de joint en feutre.Indication de dessin :

1) Bille de convoyage
2) Bille de roulement

Forme B : couvercle et boîtier zingués, billes en acier
Forme C : couvercle et boîtier zingués, billes en inox
Forme D : couvercle, boîtier et billes en inox

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique 95150 Bille de convoyage avec boîtier en tôle d‘acier

253 kB

Consignes de montage et caractéristiques techniques des billes de convoyage

115 kB

Dessins

Sélection/filtre d'articles

Référence	Forme	DK	D	D1	H	H1	H2	Charge de base C (N)	Bague de tolérance assortie aux billes de convoyage	Prix
95150-115	B	15,8	24±0,065	31	21	9,5	2,8	600	95164-024	10,13 €
95150-122	B	22,2	36±0,080	45	30	9,8	2,8	1600	95164-036	15,57 €
95150-130	B	30	45±0,080	55	37	13,8	4	3000	95164-045	28,92 €
95150-145	B	44,5	62±0,095	75	53,5	19	4	6100	95164-062	73,40 €
95150-215	C	15,8	24±0,065	31	21	9,5	2,8	600	95164-024	18,18 €
95150-222	C	22,2	36±0,080	45	30	9,8	2,8	1600	95164-036	28,76 €
95150-230	C	30	45±0,080	55	37	13,8	4	3000	95164-045	44,12 €
95150-245	C	44,5	62±0,095	75	53,5	19	4	6100	95164-062	119,37 €
95150-315	D	15,8	24±0,065	31	21	9,5	2,8	380	95164-024	30,85 €
95150-322	D	22,2	36±0,080	45	30	9,8	2,8	1000	95164-036	68,08 €
95150-330	D	30	45±0,080	55	37	13,8	4	2000	95164-045	94,66 €
