Descrizione articolo/immagini prodotto

DescrizioneMateriale:Impugnatura di getto di alluminio EN AC-46200.
Rondella di pressione in plastica PA 66 GF 35-X rinforzata con fibra di vetro.
Perni per cerniera in acciaio inox 1.4305.
Rondella in acciaio, classe di resistenza 5.8 o acciaio inox 1.4305.
Versione:Maniglia a leva verniciata a polvere colore nero struttura fine o rosso RAL 3003 struttura fine.
Rondella di pressione colore nero.
Perno non trattato.
Rondella in acciaio passivato blu o acciaio inox non trattato.
Nota:Le materie plastiche tendono a deformarsi sotto carico (retardation).Particolarità:
RoHS
DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
 Scheda tecnica 04232_IG Leva a camma con filettatura interna 144 kB

Disegni

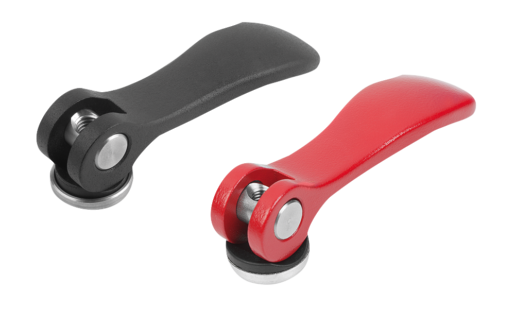

Leva a camma con filettatura interna

Sintesi articoli (compressa)

Selezione/filtro articoli
N. ordine
acciaio
N. ordine
acciaio inox
Colore
corpo base
D

D1D2BB1HH1AA1Corsa
S
Forza di
bloccaggio
F (kN)
Forza
manuale
FH N
Filtro
04232-950110304232-9511103neroM312614,411,591336,241,711,590
04232-950110404232-9511104neroM412614,411,591336,241,711,590
04232-050110404232-0511104neroM415,48181311,21752,359,112,5100
04232-050110504232-0511105neroM515,48181311,21752,359,112,5100
04232-150110504232-1511105neroM518,1921,51514,52270,479,21,24120
04232-150110604232-1511106neroM618,1921,51514,52270,479,21,24120
04232-250110804232-2511108neroM827,11133,3241828,5961081,58350
04232-950140304232-9511403rosso rubino RAL 3003M312614,411,591336,241,711,590
04232-950140404232-9511404rosso rubino RAL 3003M412614,411,591336,241,711,590
04232-050140404232-0511404rosso rubino RAL 3003M415,48181311,21752,359,112,5100
04232-050140504232-0511405rosso rubino RAL 3003M515,48181311,21752,359,112,5100
04232-150140504232-1511405rosso rubino RAL 3003M518,1921,51514,52270,479,21,24120
04232-150140604232-1511406rosso rubino RAL 3003M618,1921,51514,52270,479,21,24120
04232-250140804232-2511408rosso rubino RAL 3003M827,11133,3241828,5961081,58350
