- Tensions de serrage élevées jusqu'à 400 N
- Idéal pour les espaces restreints
- Clic à la fermeture
- Vis de fixation incluses
- Possibilité de montage pour plaques d'épaisseur 6 à 20 mm
Description
Description du produit

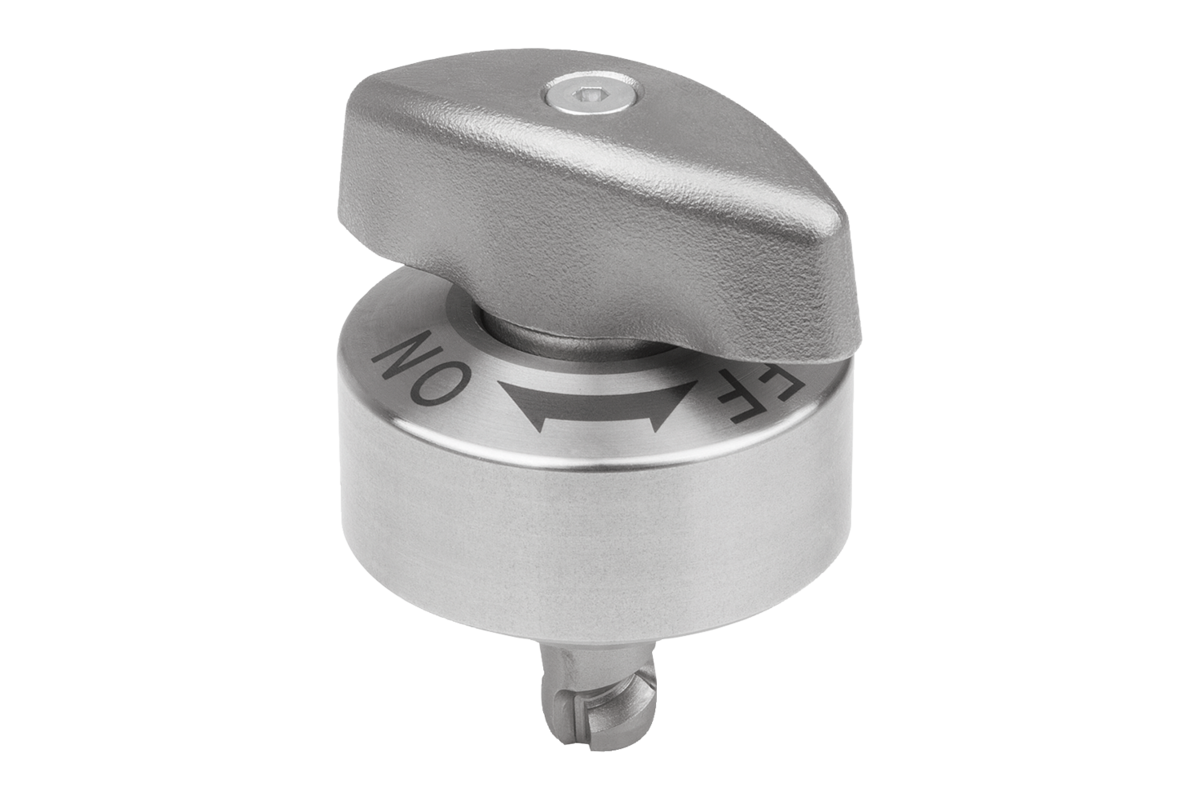

Les verrous quart de tour sont utilisés pour changer ou fermer rapidement et facilement des dispositifs ou des trappes.
Le serrage sans outil réduit les temps de montage.
Le serrage sans outil réduit les temps de montage.
Matière
Corps en Inox.
Boulon en acier.
Bouton en Inox.
Boulon en acier.
Bouton en Inox.
Finition
Corps poli.
Boulon nickelé.
Bouton en Inox, poli.
Boulon nickelé.
Bouton en Inox, poli.
Nota

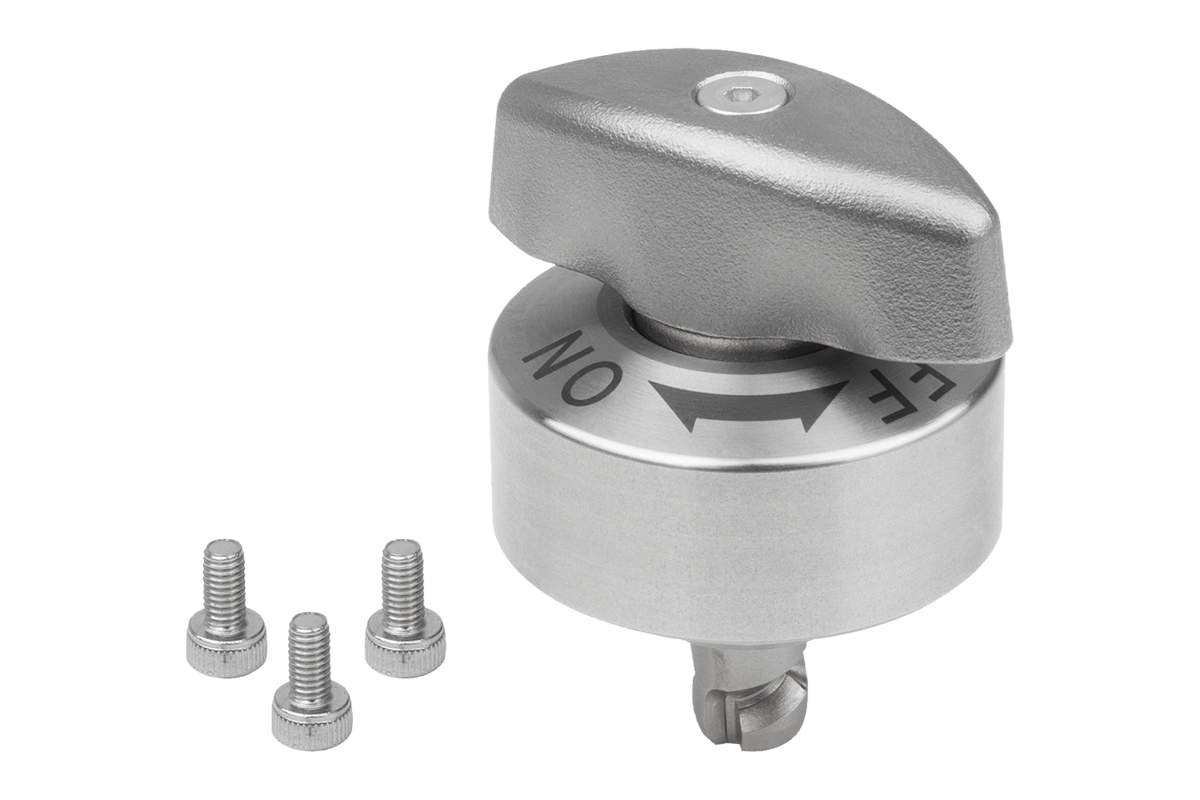

Des vis de fixation M3 en inox sont fournies.
Option de montage 1 pour plaques d’épaisseur 6 mm.
Option de montage 2 pour plaques d’épaisseur > 6 mm jusqu’à 20 mm.
En cas de dépassement de la force de maintien, on constate un espace de plus de 0,1 mm entre les plaques.
Option de montage 1 pour plaques d’épaisseur 6 mm.
Option de montage 2 pour plaques d’épaisseur > 6 mm jusqu’à 20 mm.
En cas de dépassement de la force de maintien, on constate un espace de plus de 0,1 mm entre les plaques.
Consignes d´utilisation
S'assurer que le bouton est en position « OFF ».
Placer le verrou quart de tour dans la plaque de serrage prémontée.
Passer le bouton sur la position « ON ».
Un clic se fait entendre lorsque le serrage est atteint.
Placer le verrou quart de tour dans la plaque de serrage prémontée.
Passer le bouton sur la position « ON ».
Un clic se fait entendre lorsque le serrage est atteint.

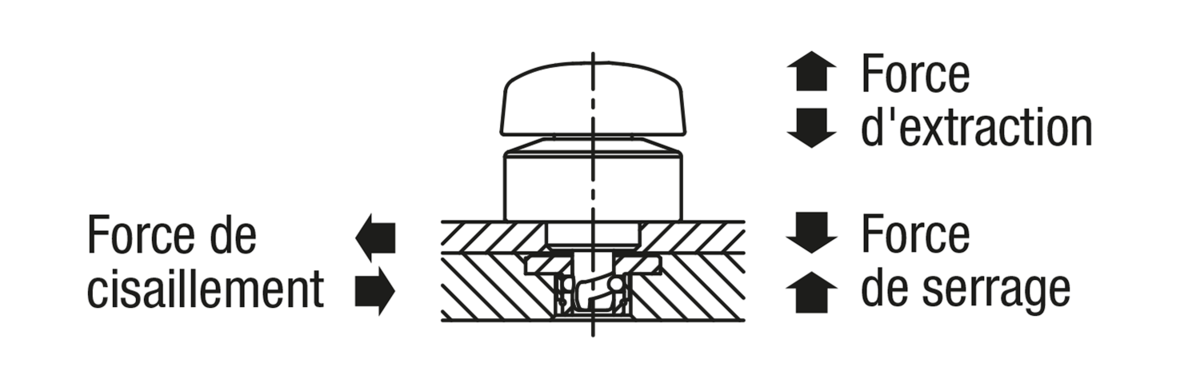

Indication de dessin
1) Plaque
Accessoire
Plaques de bridage 05592-30
