Matière
Corps et écrou de fixation en inox 1.4404.
Actionnement 1.4401.
Joint torique NBR.
Finition
Naturel.
Afficher plus
Afficher moins
Description
Matière
Corps et écrou de fixation en inox 1.4404.
Actionnement 1.4401.
Joint torique NBR.
Finition
Naturel.
Nota

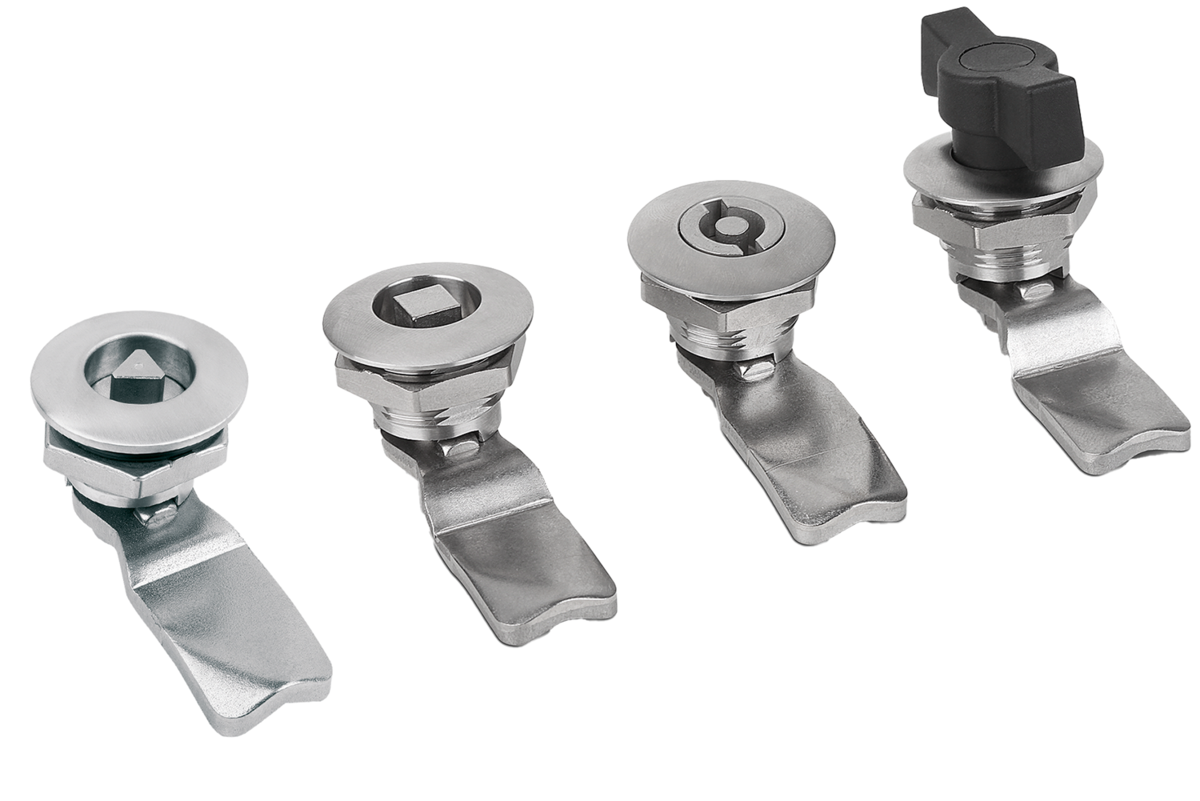

Le verrou quart de tour peut être intégré prémonté et présente une course de fermeture de 90°.
Montage possible à droite ou à gauche.
Protection contre l'eau et la poussière selon IP65, conformément à EN 60529.
Merci de commander séparément la came, dans la version souhaitée. Toutes les cames peuvent être combinées avec tous les corps.
*La cote A résulte de l’association d’un verrou quart de tour et d’une came et est indiquée pour les cames adaptées.
Montage possible à droite ou à gauche.
Protection contre l'eau et la poussière selon IP65, conformément à EN 60529.
Merci de commander séparément la came, dans la version souhaitée. Toutes les cames peuvent être combinées avec tous les corps.
*La cote A résulte de l’association d’un verrou quart de tour et d’une came et est indiquée pour les cames adaptées.
Indication de dessin
Actionnement :
a) Profil carré 7 mm
b) Profil carré 8 mm
c) Double panneton 3 mm
d) Double panneton 5 mm
e) Broche
f) Clé à trois pans 7 mm
1) Joint torique
a) Profil carré 7 mm
b) Profil carré 8 mm
c) Double panneton 3 mm
d) Double panneton 5 mm
e) Broche
f) Clé à trois pans 7 mm
1) Joint torique
Accessoire
Clé à douille 05586.
Came en acier pour verrous quart de tour en inox 05566-07.
Came en acier pour verrous quart de tour en inox 05566-07.
