Acier 1.0503 (C45).

Denture fraisée, engrènement droit.
Angle de pression 20°, naturel.

Jusqu’à 70 dents avec moyeu unilatéral, à partir de 72 dents sous forme de rondelle.

Nos engrenages à roues dentées droites possèdent un trou de centrage ou sont pré-percés (en fonction de la technique de fabrication). Pour cette raison, la dimension D2 max. indiquée dans le tableau correspond à la valeur maximale du perçage présent sur nos engrenages à roues dentées. Ce préperçage / trou de centrage peut être pourvu d’un alésage d’ajustement, d’un alésage d’ajustement avec rainure ou d’un taraudage par le client.
Afin d’obtenir une concentricité parfaite entre la denture et le perçage, nous recommandons d’aléser le préperçage au diamètre correspondant. Le client peut également utiliser des douilles pour réduire le diamètre.

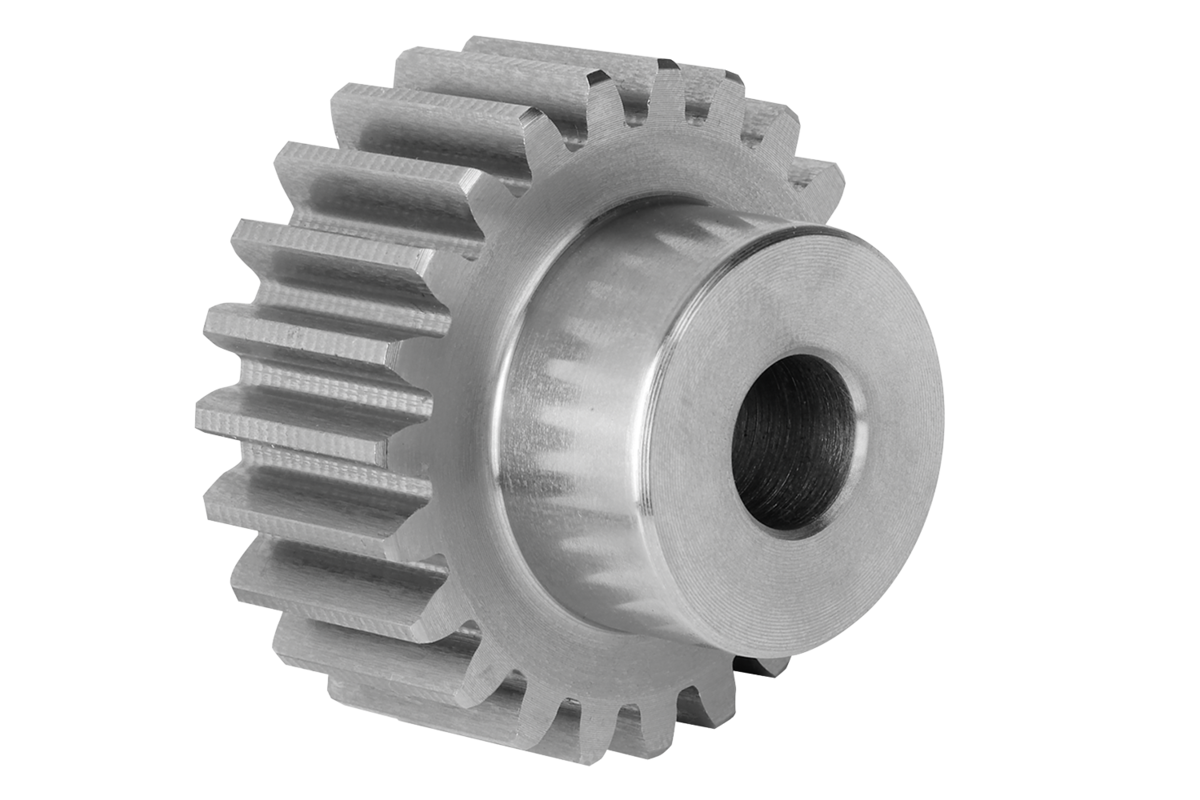

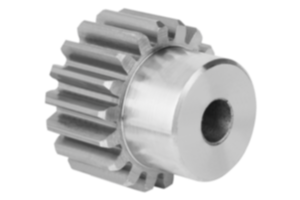

Forme A : avec moyeu
Forme B : sans moyeu
