21000Tables de guidage à queue d‘aronde avec vis micrométrique |
retour |
|

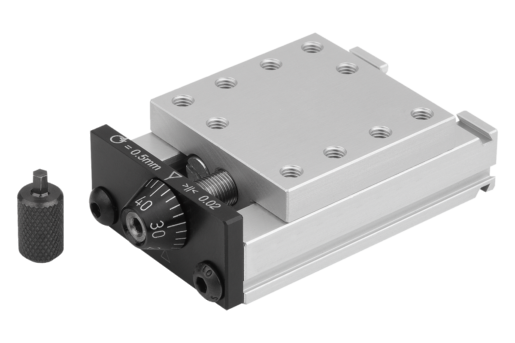

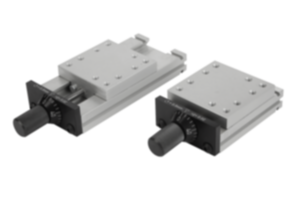

Description de l'article/illustrations du produit |
|
|
DescriptionMatière :Aluminium EN AW-6063.Nota :Ces tables de guidage haute précision sont notamment utilisées dans la construction de machines, de dispositifs et d'instruments de mesure ainsi que dans l’industrie optique et la mécanique de précision.
La valeur de charge admissible indiquée (F) est prévue pour les charges statiques.
Les valeurs de couples de serrage s'appliquent uniquement aux tables centrées.
Le moletage micrométrique pour le déplacement du chariot est enfiché.
M1 = fraisage pour vis.
TI = nombre d'alésages de fixation E1/E2/M1 dans la partie intérieure.
TA = nombre d'alésages de fixation E/E1/MA dans la partie extérieure.Avantages :- nouveau système de serrage sûr et innovant, sans risque de désalignement latéral ou en hauteur
- guidages sans jeu
- combinaison possible dans les axes X, Y et ZDomaines d'utilisation:- ajustement de dispositifs d’usinage, de caméras de mesure, de miroirs, de microscopes ou de têtes laser (entre autres pour l’usinage d’aiguilles chirurgicales)
- ajustement de têtes de brasage, plasma ou de soudage
- focalisation de buses d’oxycoupageCaractéristiques : TéléchargementLes informations sont ici réunies sous forme de fichier PDF :
Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
|
Sélection/filtre d'articles |
|
| Référence | A | B
| B1 | B2 | D
pour
vis | E | E1 | E2 | Tl | TA | H | I | K | K1 | Course
S | CAO | Acc. | Prix | Commander |
|---|
| 21000-020030 | 13 | 20 -0,3 | 19,5 | 8,1 | M2 | 12 | 6 | - | 8 | 8 | 8 | 8,3 | 10 | 6,3 | 5 |  |  | 281,52 € | | | 21000-020035 | 13 | 20 -0,3 | 19,5 | 8,1 | M2 | 12 | 6 | - | 8 | 8 | 8 | 8,3 | 10 | 6,3 | 10 | | | 285,46 € | | | 21000-020045 | 13 | 20 -0,3 | 19,5 | 8,1 | M2 | 12 | 6 | - | 8 | 8 | 8 | 8,3 | 10 | 6,3 | 20 | | | 289,37 € | | | 21000-030040 | 15 | 30 -0,3 | 29,5 | 13 | M3 | 23 | 8 | 7,5 | 10 | 8 | 9,8 | 9,8 | 10 | 6,3 | 5 | | | 303,21 € | | | 21000-030045 | 15 | 30 -0,3 | 29,5 | 13 | M3 | 23 | 8 | 7,5 | 10 | 8 | 9,8 | 9,8 | 10 | 6,3 | 10 | | | 307,11 € | | | 21000-030055 | 15 | 30 -0,3 | 29,5 | 13 | M3 | 23 | 8 | 7,5 | 10 | 8 | 9,8 | 9,8 | 10 | 6,3 | 20 | | | 311,05 € | | | 21000-050067 | 23 | 50 -0,3 | 49,5 | 25 | M4 | 38 | 16 | 11 | 10 | 8 | 14,5 | 15,6 | 22 | 14,3 | 12 | | | 320,91 € | | | 21000-050080 | 23 | 50 -0,3 | 49,5 | 25 | M4 | 38 | 16 | 11 | 10 | 8 | 14,5 | 15,6 | 22 | 14,3 | 25 | | | 324,85 € | | | 21000-050105 | 23 | 50 -0,3 | 49,5 | 25 | M4 | 38 | 16 | 11 | 10 | 8 | 14,5 | 15,6 | 22 | 14,3 | 50 | | | 328,80 € | | | 21000-080110 | 34 | 80 -0,5 | 79,5 | 40 | M5 | 60 | 34 | 13 | 12 | 8 | 23 | 22,5 | 26 | 14,3 | 25 | | | 405,57 € | | | 21000-080135 | 34 | 80 -0,5 | 79,5 | 40 | M5 | 60 | 34 | 13 | 12 | 8 | 23 | 22,5 | 26 | 14,3 | 50 | | | 409,48 € | | | 21000-080160 | 34 | 80 -0,5 | 79,5 | 40 | M5 | 60 | 34 | 13 | 12 | 8 | 23 | 22,5 | 26 | 14,3 | 75 | | | 413,43 € | | | 21000-080185 | 34 | 80 -0,5 | 79,5 | 40 | M5 | 60 | 34 | 13 | 12 | 8 | 23 | 22,5 | 26 | 14,3 | 100 | | | 415,41 € | | | 21000-120150 | 45 | 120 -0,5 | 119 | 60 | M5 | 90 | 40 | 25 | 12 | 8 | 30 | 29 | 26 | 14,3 | 25 | | | 500,06 € | | | 21000-120175 | 45 | 120 -0,5 | 119 | 60 | M5 | 90 | 40 | 25 | 12 | 8 | 30 | 29 | 26 | 14,3 | 50 | | | 509,92 € | | | 21000-120200 | 45 | 120 -0,5 | 119 | 60 | M5 | 90 | 40 | 25 | 12 | 8 | 30 | 29 | 26 | 14,3 | 75 | | | 529,58 € | | | 21000-120225 | 45 | 120 -0,5 | 119 | 60 | M5 | 90 | 40 | 25 | 12 | 8 | 30 | 29 | 26 | 14,3 | 100 | | | 547,30 € | |
| Référence | L
| L1 | L2 | L3 | MI | MA | N | O | Y | Broche | F
N | Mx
Nm | My
Nm | Mz
Nm | CAO | Acc. | Prix | Commander |
|---|
| 21000-020030 | 30 | 20 | 38,2 | 48,2 | M2x3 | M2x3 | M3 | 3 | 5,2 | M5x0,5 | 180 | 0,45 | 2 | 0,3 | | | 281,52 € | | | 21000-020035 | 35 | 20 | 43,2 | 53,2 | M2x3 | M2x3 | M3 | 3 | 5,2 | M5x0,5 | 180 | 0,45 | 2 | 0,3 | | | 285,46 € | | | 21000-020045 | 45 | 20 | 53,2 | 63,2 | M2x3 | M2x3 | M3 | 3 | 5,2 | M5x0,5 | 180 | 0,45 | 2 | 0,3 | | | 289,37 € | | | 21000-030040 | 40 | 30 | 48,2 | 58,2 | M3x4,5 | M3x4,5 | M4 | 3 | 5,8 | M5x0,5 | 350 | 1,1 | 4 | 1 | | | 303,21 € | | | 21000-030045 | 45 | 30 | 53,2 | 63,2 | M3x4,5 | M3x4,5 | M4 | 3 | 5,8 | M5x0,5 | 350 | 1,1 | 4 | 1 | | | 307,11 € | | | 21000-030055 | 55 | 30 | 63,2 | 73,2 | M3x4,5 | M3x4,5 | M4 | 3 | 5,8 | M5x0,5 | 350 | 1,1 | 4 | 1 | | | 311,05 € | | | 21000-050067 | 67 | 50 | 78,2 | 98,2 | M4x6 | M4x8 | M4 | 5 | 11,5 | M5x0,5 | 540 | 2,5 | 8 | 2,3 | | | 320,91 € | | | 21000-050080 | 80 | 50 | 91,2 | 111,2 | M4x6 | M4x8 | M4 | 5 | 11,5 | M5x0,5 | 540 | 2,5 | 8 | 2,3 | | | 324,85 € | | | 21000-050105 | 105 | 50 | 116,2 | 136,2 | M4x6 | M4x8 | M4 | 5 | 11,5 | M5x0,5 | 540 | 2,5 | 8 | 2,3 | | | 328,80 € | | | 21000-080110 | 110 | 80 | 128,3 | 148,3 | M5x7,5 | M5x10 | M6 | 8 | 14 | M10x1 | 750 | 8 | 22 | 7 | | | 405,57 € | | | 21000-080135 | 135 | 80 | 153,3 | 173,3 | M5x7,5 | M5x10 | M6 | 8 | 14 | M10x1 | 750 | 8 | 22 | 7 | | | 409,48 € | | | 21000-080160 | 160 | 80 | 178,3 | 198,3 | M5x7,5 | M5x10 | M6 | 8 | 14 | M10x1 | 750 | 8 | 22 | 7 | | | 413,43 € | | | 21000-080185 | 185 | 80 | 203,3 | 223,3 | M5x7,5 | M5x10 | M6 | 8 | 14 | M10x1 | 750 | 8 | 22 | 7 | | | 415,41 € | | | 21000-120150 | 150 | 120 | 172,3 | 192,3 | M5x10 | M5x10 | M6 | 12 | 18,5 | M10x1 | 1500 | 30 | 45 | 18 | | | 500,06 € | | | 21000-120175 | 175 | 120 | 197,3 | 217,3 | M5x10 | M5x10 | M6 | 12 | 18,5 | M10x1 | 1500 | 30 | 45 | 18 | | | 509,92 € | | | 21000-120200 | 200 | 120 | 222,3 | 242,3 | M5x10 | M5x10 | M6 | 12 | 18,5 | M10x1 | 1500 | 30 | 45 | 18 | | | 529,58 € | | | 21000-120225 | 225 | 120 | 247,3 | 267,3 | M5x10 | M5x10 | M6 | 12 | 18,5 | M10x1 | 1500 | 30 | 45 | 18 | | | 547,30 € | |
