        Tables de guidage à queue d’aronde avec vis de réglage micrométrique et perçages de positionnement

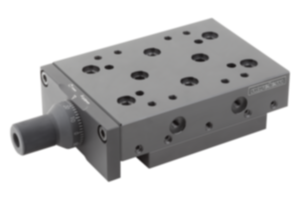

Description de l'article/illustrations du produit

DescriptionMatière :Aluminium EN AW-6082.Finition :Anodisé, noir.Nota :Ces tables de guidage haute précision sont notamment utilisées dans la construction de machines, de dispositifs et d'instruments de mesure ainsi que dans l’industrie optique et la mécanique de précision.
La valeur de charge admissible indiquée (F) est prévue pour les charges statiques.
Les valeurs de couples de serrage s'appliquent uniquement aux tables centrées.

TI = nombre d'alésages de fixation E1/E2/MI dans la partie intérieure.
TA = nombre d'alésages de fixation E/E1/MA dans la partie extérieure.

TM = nombre d'alésages de centrage D1 dans la partie intérieure.
TN = nombre d'alésages de centrage D1 dans la partie extérieure.Avantages :On trouve à chaque trou taraudé un point de centrage supplémentaire. En combinaison avec nos douilles de centrage 20240, d'autres éléments de liaison peuvent être montés avec précision sur le chariot. Possibilité de combinaison ultérieure rapide dans les axes X, Y et Z.Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique 21010 Tables de guidage à queue d’aronde avec vis de réglage micrométrique et perçages de positionnement

288 kB

norelem Notice Tables de guidage 2020

1,3 MB

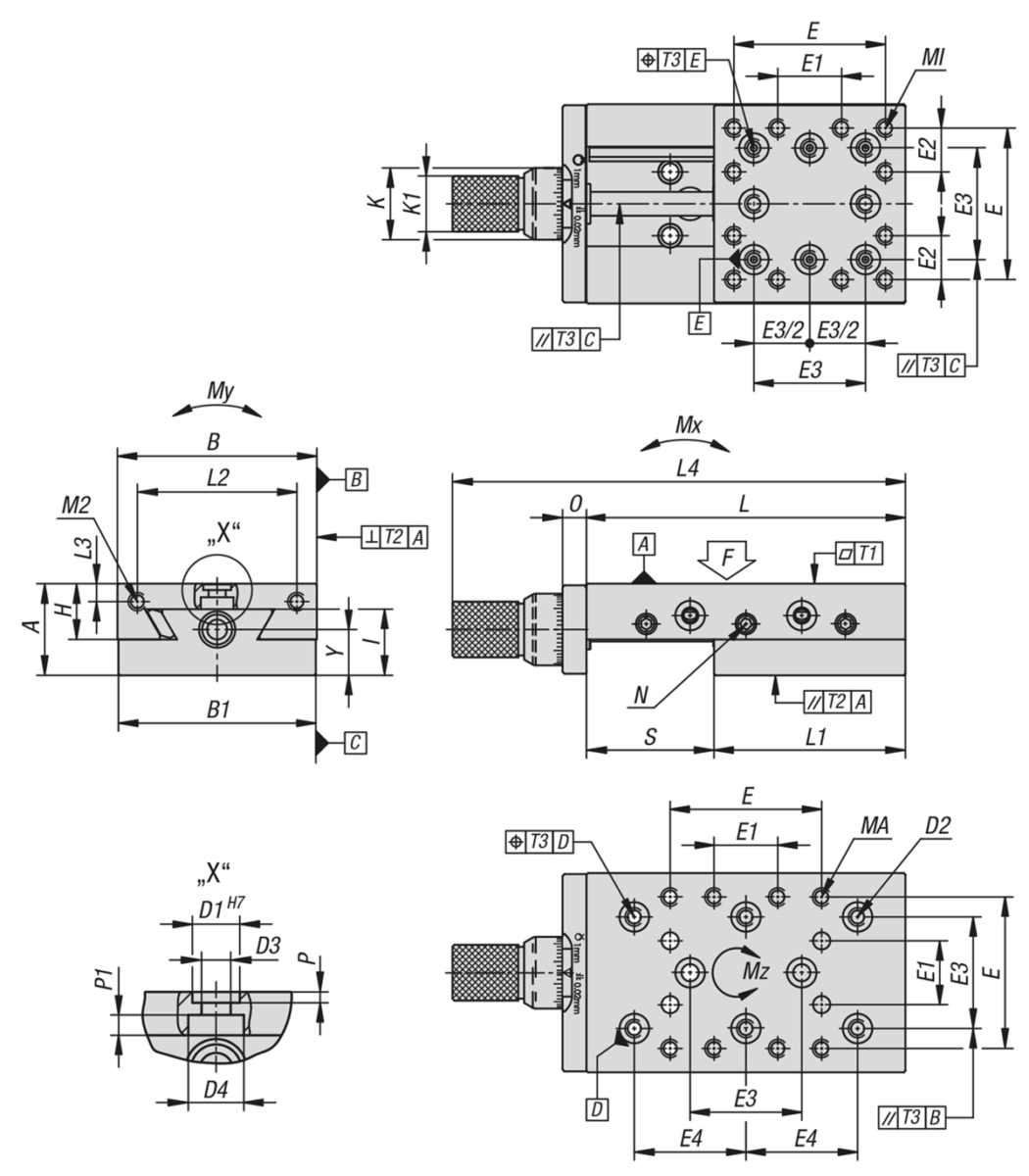

Dessins

Sélection/filtre d'articles

Référence	A	B	B1	D1	D2	D3	D4	E	E1	E2	E3	E4	Course S	Tl	TA	TM	TN	H	I	K	K1	Prix
21010-020030	13	20	19,5	4	M2	2,3	4,2	12	6	-	8	10	10	8	8	2	8	8	8,4	9,5	7	295,59 €
21010-020035	13	20	19,5	4	M2	2,3	4,2	12	6	-	8	12	15	8	8	2	8	8	8,4	9,5	7	299,74 €
21010-020045	13	20	19,5	4	M2	2,3	4,2	12	6	-	8	16	25	8	8	2	10	8	8,4	9,5	7	303,85 €
21010-030040	15	30	29,5	5	M2,5	2,8	5,7	23	8	7,5	15	15	10	12	8	4	8	9,8	10,7	9,5	7	318,37 €
21010-030045	15	30	29,5	5	M2,5	2,8	5,7	23	8	7,5	15	15	15	12	8	4	8	9,8	10,7	9,5	7	322,47 €
21010-030055	15	30	29,5	5	M2,5	2,8	5,7	23	8	7,5	15	15	25	12	8	4	10	9,8	10,7	9,5	7	326,62 €
21010-050067	23	50	49,5	7	M4	4,3	8,2	38	16	11	28	28	15	12	8	8	8	14	16,2	18	14	336,96 €
21010-050080	23	50	49,5	7	M4	4,3	8,2	38	16	11	28	28	30	12	8	8	8	14	16,2	18	14	341,08 €
21010-050105	23	50	49,5	7	M4	4,3	8,2	38	16	11	28	28	55	12	8	8	10	14	16,2	18	14	345,24 €
21010-080110	34	80	79,5	10	M5	5,5	9	60	34	13	40	40	30	12	8	8	8	23	22,5	26	18	425,83 €
21010-080135	34	80	79,5	10	M5	5,5	9	60	34	13	40	40	55	12	8	8	8	23	22,5	26	18	429,95 €
21010-080160	34	80	79,5	10	M5	5,5	9	60	34	13	40	40	80	12	8	8	10	23	22,5	26	18	434,12 €
21010-080185	34	80	79,5	10	M5	5,5	9	60	34	13	40	40	105	12	8	8	12	23	22,5	26	18	436,18 €
21010-120150	45	120	119	10	M5	5,3	9,5	90	40	25	70	35	30	12	8	8	8	30	27,5	26	18	525,07 €
21010-120175	45	120	119	10	M5	5,3	9,5	90	40	25	70	35	55	12	8	8	12	30	27,5	26	18	535,43 €
21010-120200	45	120	119	10	M5	5,3	9,5	90	40	25	70	35	80	12	8	8	12	30	27,5	26	18	556,06 €
21010-120225	45	120	119	10	M5	5,3	9,5	90	40	25	70	35	105	12	8	8	12	30	27,5	26	18	574,67 €

Référence	L	L1	L2	L3	L4	MI	MA	M2	N	O	Y	Broche	P	P1	T1	T2	T3	F N	Mx Nm	My Nm	Mz Nm	Prix
21010-020030	30	19	14,8	2,7	49,1	M2x3	M2x3	M2	M2,5	4	5,6	M5x0,5	1,1	2,1	0,03	0,03	0,04	180	0,45	2	0,3	295,59 €
21010-020035	35	19	14,8	2,7	54,1	M2x3	M2x3	M2	M2,5	4	5,6	M5x0,5	1,1	2,1	0,03	0,03	0,04	180	0,45	2	0,3	299,74 €
21010-020045	45	19	14,8	2,7	64,1	M2x3	M2x3	M2	M2,5	4	5,6	M5x0,5	1,1	2,1	0,03	0,03	0,04	180	0,45	2	0,3	303,85 €
21010-030040	40	28	23,5	3,2	59,1	M3x4,5	M3x4,5	M2,5	M2,5	4	7,5	M5x0,5	1,1	2,1	0,03	0,03	0,04	350	1,1	4	1	318,37 €
21010-030045	45	28	23,5	3,2	64,1	M3x4,5	M3x4,5	M2,5	M2,5	4	7,5	M5x0,5	1,1	2,1	0,03	0,03	0,04	350	1,1	4	1	322,47 €
21010-030055	55	28	23,5	3,2	74,1	M3x4,5	M3x4,5	M2,5	M2,5	4	7,5	M5x0,5	1,1	2,1	0,03	0,03	0,04	350	1,1	4	1	326,62 €
21010-050067	67	48	40	4,5	100,6	M4x6	M4x8	M4	M4	6	11,5	M6x1	1,6	3	0,03	0,03	0,04	540	2,5	8	2,3	336,96 €
21010-050080	80	48	40	4,5	113,6	M4x6	M4x8	M4	M4	6	11,5	M6x1	1,6	3	0,03	0,03	0,04	540	2,5	8	2,3	341,08 €
21010-050105	105	48	40	4,5	138,6	M4x6	M4x8	M4	M4	6	11,5	M6x1	1,6	3	0,03	0,03	0,04	540	2,5	8	2,3	345,24 €
21010-080110	110	78	68	6	152,1	M5x7,5	M5x10	M5	M5	8	17	M08x1	2,1	3,7	0,03	0,03	0,04	750	8	22	7	425,83 €
21010-080135	135	78	68	6	177,1	M5x7,5	M5x10	M5	M5	8	17	M08x1	2,1	3,7	0,03	0,03	0,04	750	8	22	7	429,95 €
21010-080160	160	78	68	6	202,1	M5x7,5	M5x10	M5	M5	8	17	M08x1	2,1	3,7	0,03	0,03	0,04	750	8	22	7	434,12 €
21010-080185	185	78	68	6	227,1	M5x7,5	M5x10	M5	M5	8	17	M08x1	2,1	3,7	0,03	0,03	0,04	750	8	22	7	436,18 €
21010-120150	150	119	106	7	196,1	M5x10	M5x10	M6	M5	12	20	M10x1	2,1	5,5	0,03	0,03	0,04	1500	30	45	18	525,07 €
21010-120175	175	119	106	7	221,1	M5x10	M5x10	M6	M5	12	20	M10x1	2,1	5,5	0,03	0,03	0,04	1500	30	45	18	535,43 €
21010-120200	200	119	106	7	246,1	M5x10	M5x10	M6	M5	12	20	M10x1	2,1	5,5	0,04	0,04	0,06	1500	30	45	18	556,06 €
21010-120225	225	119	106	7	271,1	M5x10	M5x10	M6	M5	12	20	M10x1	2,1	5,5	0,04	0,04	0,06	1500	30	45	18	574,67 €
