        Maillons de liaison DIN ISO 606

Description de l'article/illustrations du produit

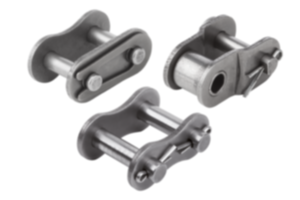

DescriptionMatière :Acier.Nota :Maillons de liaison pour chaînes à rouleaux simples selon DIN ISO 606.

Pour la forme E, les maillons rapides doivent être montés avec l'extrémité fermée tournée dans le sens du déplacement.

Dans le cas d'un nombre de maillons impair, des maillons coudés sont nécessaires pour fermer la chaîne. En cas d'utilisation de maillons coudés, la puissance et la force de rupture diminuent de 20 %.Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique 22200 Maillons de liaison DIN ISO 606

204 kB

Remarque technique concernant les chaînes à rouleaux

191 kB

Dessins (aperçu complet)

Maillons de liaison DIN ISO 606, forme E

plus d'infos

Dessins

Maillons de liaison DIN ISO 606, forme E

Sélection/filtre d'articles

Référence	N° ISO	P	Convient pour les chaînes	Prix
22200-30800030	05 B-1	8	8,0 x 3,0mm	0,97 €
22200-30380732	06 B-1	9,525	3/8 x 7/32	0,77 €
22200-30120516	08 B-1	12,7	1/2 x 5/16	0,77 €
22200-30580308	10 B-1	15,875	5/8 x 3/8	0,77 €
22200-30340716	12 B-1	19,05	3/4 x 7/16	0,87 €
22200-31001702	16 B-1	25,4	1 x 17,02 mm	2,80 €

Maillons de liaison DIN ISO 606, forme L

plus d'infos

Dessins

Maillons de liaison DIN ISO 606, forme L

Sélection/filtre d'articles

Référence	N° ISO	P	Convient pour les chaînes	Prix
22200-40800030	05 B-1	8	8,0 x 3,0mm	1,46 €
22200-40380732	06 B-1	9,525	3/8 x 7/32	0,87 €
22200-40120516	08 B-1	12,7	1/2 x 5/16	1,18 €
22200-40580308	10 B-1	15,875	5/8 x 3/8	1,49 €
22200-40340716	12 B-1	19,05	3/4 x 7/16	1,76 €
22200-41001702	16 B-1	25,4	1 x 17,02 mm	5,26 €
22200-41140340	20 B-1	31,75	1 1/4 x 3/4	7,34 €
22200-41121000	24 B-1	38,1	1 1/2 x 1	12,64 €
