        Chaînes à rouleaux doubles DIN ISO 606, plaques arrondies

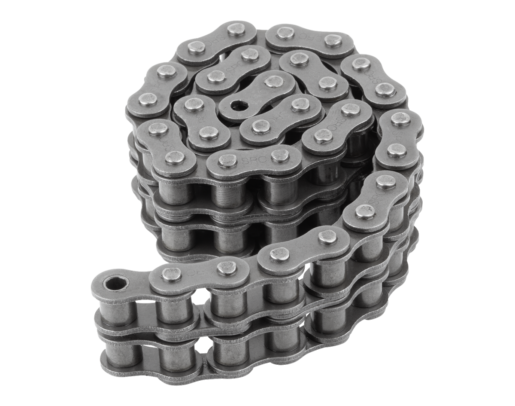

Description de l'article/illustrations du produit

DescriptionMatière :Acier.Finition :pré-étirées.Remarques concernant la commande :Unité de conditionnement : 5 mètres avec un nombre de maillons impair. Terminaison avec un maillon intérieur des deux côtés. Des maillons de liaison peuvent être commandés séparément.Nota :Chaînes à rouleaux de type européen conformément à la norme DIN ISO 606 avec plaques arrondies (ISO N° 06 à plaques droites). Toutes les chaînes sont pré-étirées.
Premier graissage : huile anti-corrosion à base d'huiles minérales.
B7 = valeur maximale pour les maillons de fermeture.
Division = PxB1Plage de température :-20 °C jusqu’à +120 °C.Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique 22201 Chaînes à rouleaux doubles DIN ISO 606, plaques arrondies

377 kB

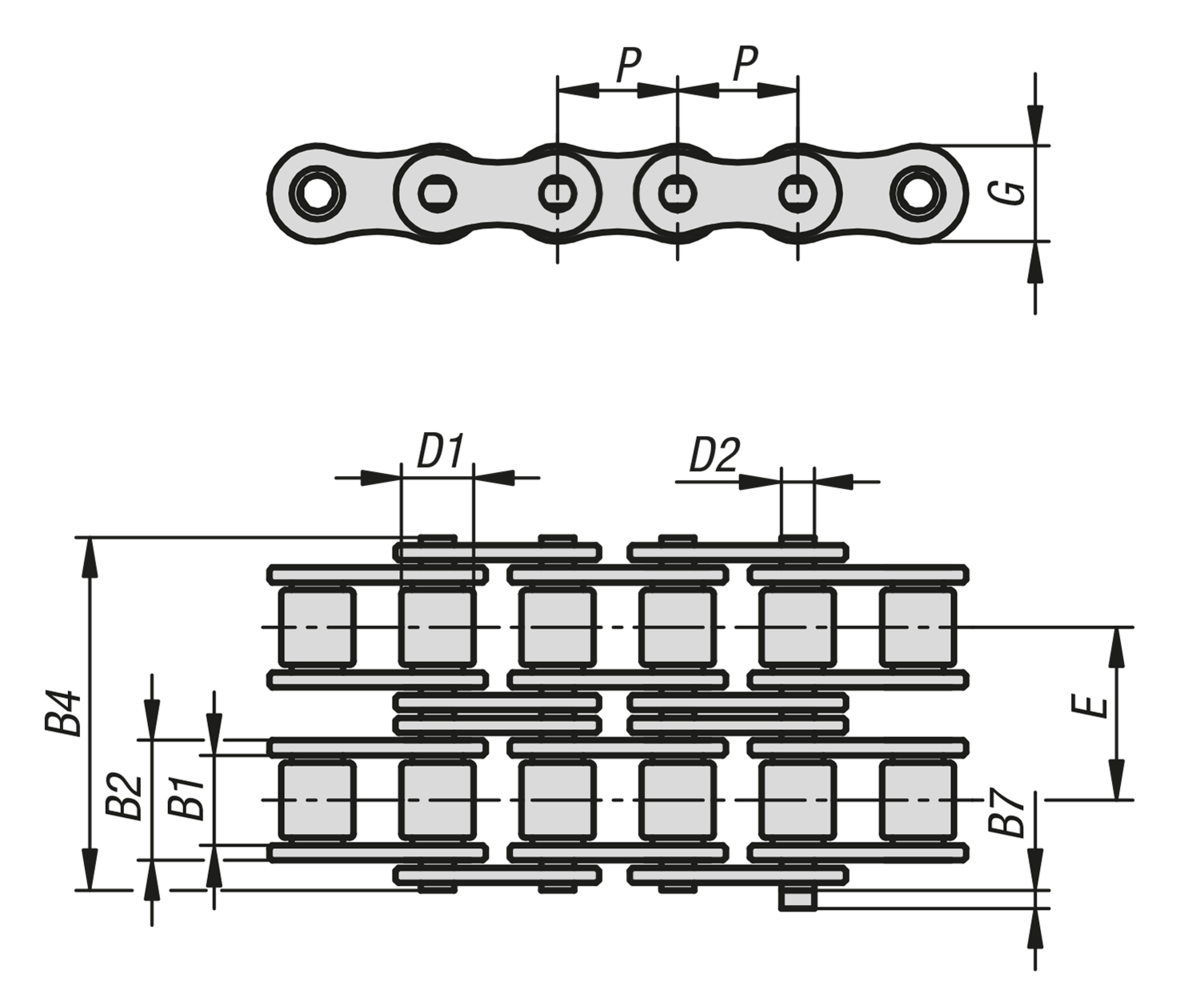

Dessins

Sélection/filtre d'articles

Référence	N° ISO	Division pouces	Division mm	B2	B4	B7	D1	D2	E	G	~L	Nombre d'éléments	Force de rupture F min. kN	Prix
22201-0800030625	05 B-2	-	8,0 x 3,0	4,77	14,3	3,1	5	2,31	5,64	7,11	~5000	625	7,8	132,75 €
22201-0380732525	06 B-2	3/8 x 7/32	9,525 x 5,72	8,53	23,8	3,3	6,35	3,28	10,24	8,26	~5000	525	16,9	96,95 €
22201-0120516393	08 B-2	1/2 x 5/16	12,7 x 7,75	11,3	31	3,9	8,51	4,45	13,92	11,81	~5000	393	31,1	84,34 €
22201-0580308315	10 B-2	5/8 x 3/8	15,875 x 9,65	13,28	36,2	4,1	10,16	5,08	16,59	14,73	~5000	315	44,5	96,76 €
22201-0340716263	12 B-2	3/4 x 7/16	19,05 x 11,68	15,62	42,2	4,6	12,07	5,72	19,46	16,13	~5000	263	57,8	148,55 €
22201-1001702197	16 B-2	1 x 17,02mm	25,4 x 17,02	25,45	68	5,4	15,88	8,28	31,88	21,08	~5000	197	106	196,74 €
22201-1140340157	20 B-2	1 1/4X3/4	31,75 x 19,56	29,01	79,7	6,1	19,05	10,19	36,45	26,42	~5000	157	170	267,96 €
22201-1121000131	24 B-2	1 1/2X1	38,1 x 25,4	37,92	101,8	6,6	25,4	14,63	48,36	33,4	~5000	131	280	517,91 €
