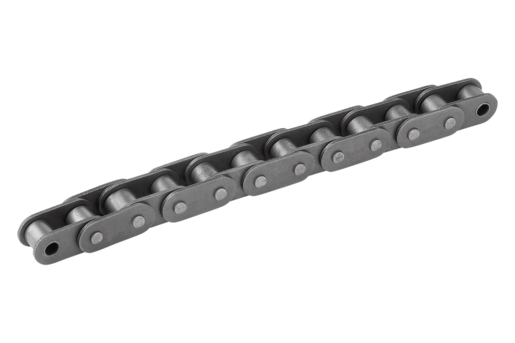

        Chaînes à rouleaux simples DIN ISO 606, plaques droite

Description de l'article/illustrations du produit

DescriptionMatière :Acier.Finition :pré-étirées.Remarques concernant la commande :Unité de conditionnement : 5 mètres avec un nombre de maillons impair. Terminaison avec un maillon intérieur des deux côtés. Des maillons de liaison peuvent être commandés séparément.Nota :Chaînes à rouleaux de type européen conformément à la norme DIN ISO 606 avec plaques droites. Toutes les chaînes sont pré-étirées.
Premier graissage : huile anti-corrosion à base d'huiles minérales.
B7 = valeur maximale pour les maillons de fermeture.
Division = PxB1Plage de température :-20 °C jusqu’à +120 °C.Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique 22208 Chaînes à rouleaux simples DIN ISO 606, plaques droite

425 kB

Remarque technique concernant les chaînes à rouleaux

191 kB

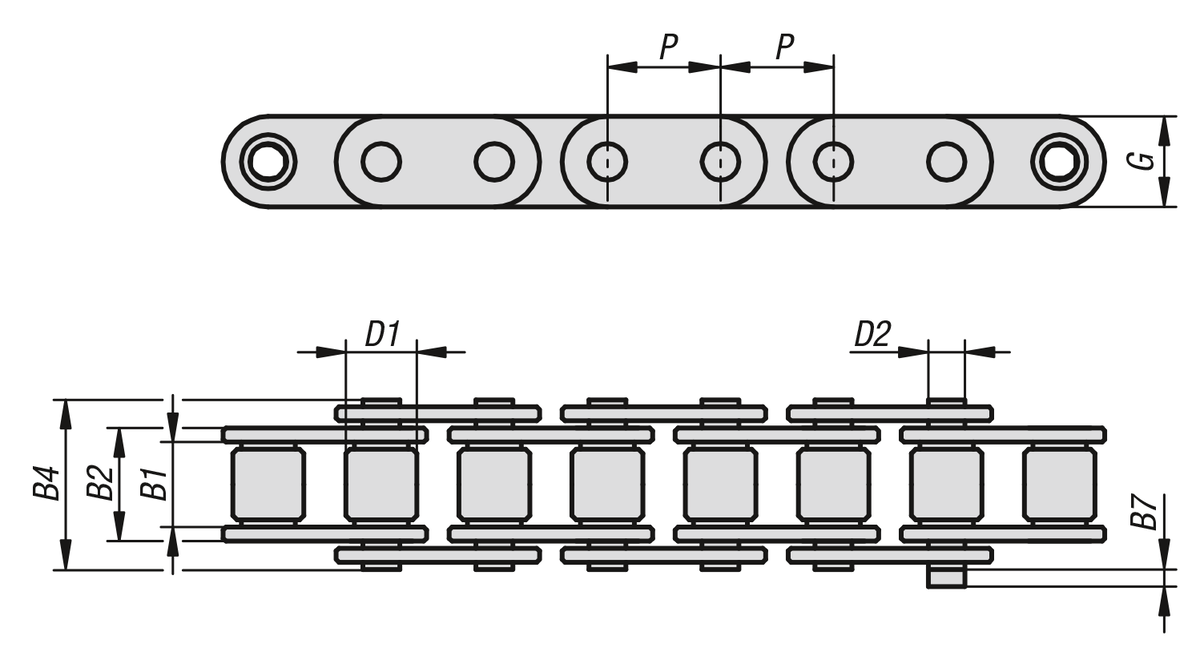

Dessins

Sélection/filtre d'articles

Référence	N° ISO	Division pouces	Division mm	B2	B4	B7	D1	D2	G	~L	Nombre d'éléments	Force de rupture F min. kN	Prix
22208-0120516393	08 B-1	1/2 x 5/16	12,7 x 7,75	11,3	17	1,5	8,51	4,45	11,8	~5000	393	18	33,96 €
22208-0580308315	10 B-1	5/8 x 3/8	15,875 x 9,65	13,28	19,6	2,4	10,16	5,08	14,7	~5000	315	22,4	43,32 €
22208-0340716263	12 B-1	3/4 x 7/16	19,05 x 11,68	15,62	22,7	2,7	12,07	5,72	16	~5000	263	29	59,95 €
22208-1001702197	16 B-1	1 x 17,02mm	25,4 x 17,02	25,45	36,1	3	15,88	8,28	21	~5000	197	60	126,01 €
