        Pignons simples 1“ x 17,02 mm DIN ISO 606

Description de l'article/illustrations du produit

DescriptionMatière :Acier C45.
À partir de 38 dents en fonte grise GG22.Finition :Naturel, non trempé.Nota :Pignons avec moyeu d'un côté pour chaînes à rouleaux selon DIN ISO 606.
Les pignons possèdent un point de centrage ou sont pré-percés (ceci peut varier en fonction du processus de fabrication). C'est la raison pour laquelle la dimension D3 max. indiquée dans le tableau correspond à la dimension maximale du perçage avec lequel les pignons sont fournis. Ce préperçage / trou de centrage peut être pourvu d'un alésage, d'un alésage avec rainures ou d'un taraudage par le client. Le client peut également utiliser des douilles pour réduire son diamètre.Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique 22252 Pignons simples 1“ x 17,02 mm DIN ISO 606

240 kB

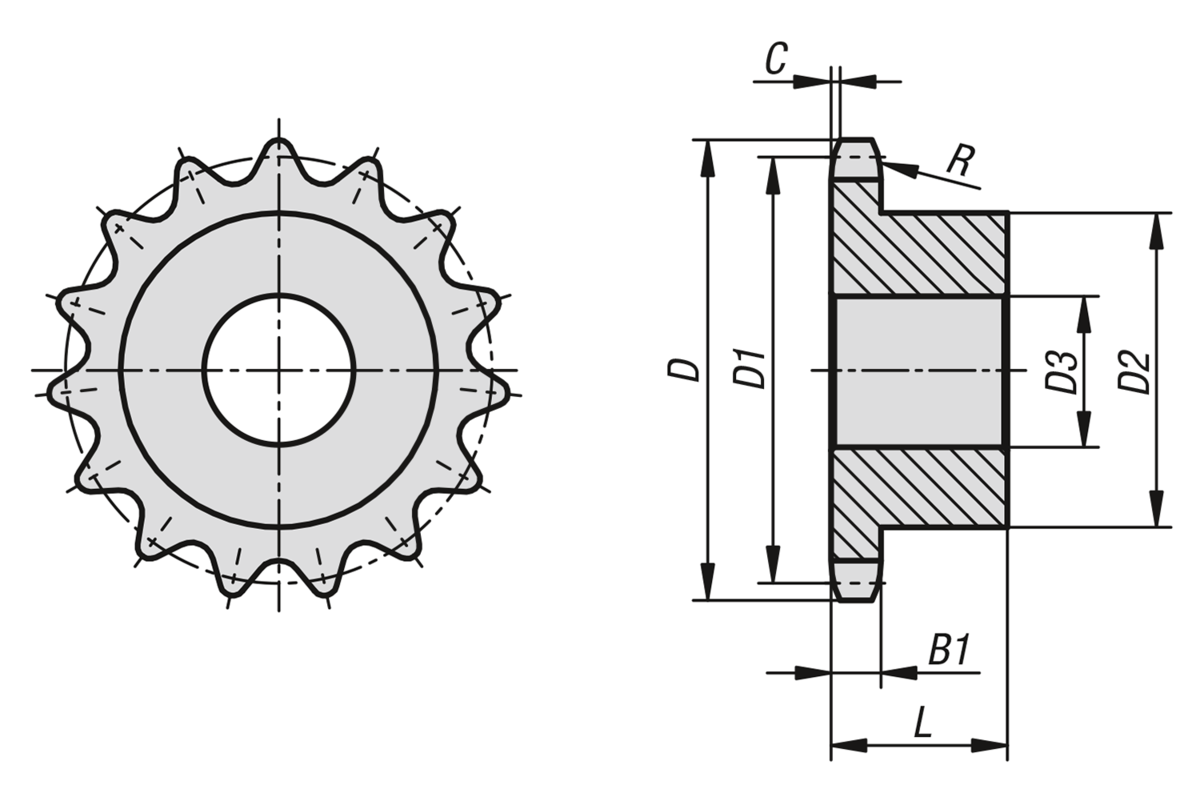

Dessins

Sélection/filtre d'articles

Référence	N° ISO	Division pouces	Division mm	Nombre de dents	D	D1	D2	D3 max.	B1	L	C	R	Prix
22252-11001702008	16 B-1	1X17,02mm	25,4 x 17,02	8	77,9	66,37	42	16	16,2	35	2,5	26	7,33 €
22252-11001702009	16 B-1	1X17,02mm	25,4 x 17,02	9	85,8	74,27	50	16	16,2	35	2,5	26	8,66 €
22252-11001702010	16 B-1	1X17,02mm	25,4 x 17,02	10	93,8	82,19	55	16	16,2	35	2,5	26	9,71 €
22252-11001702011	16 B-1	1X17,02mm	25,4 x 17,02	11	101,7	90,14	61	16	16,2	40	2,5	26	11,53 €
22252-11001702012	16 B-1	1X17,02mm	25,4 x 17,02	12	109,7	98,14	69	16	16,2	40	2,5	26	13,72 €
22252-11001702013	16 B-1	1X17,02mm	25,4 x 17,02	13	117,7	106,12	78	16	16,2	40	2,5	26	16,07 €
22252-11001702014	16 B-1	1X17,02mm	25,4 x 17,02	14	125,7	114,15	84	16	16,2	40	2,5	26	17,17 €
22252-11001702015	16 B-1	1X17,02mm	25,4 x 17,02	15	133,7	122,17	92	16	16,2	40	2,5	26	20,32 €
22252-11001702016	16 B-1	1X17,02mm	25,4 x 17,02	16	141,8	130,2	100	20	16,2	45	2,5	26	23,03 €
22252-11001702017	16 B-1	1X17,02mm	25,4 x 17,02	17	149,8	138,22	100	20	16,2	45	2,5	26	24,84 €
22252-11001702018	16 B-1	1X17,02mm	25,4 x 17,02	18	157,8	146,28	100	20	16,2	45	2,5	26	28,19 €
22252-11001702019	16 B-1	1X17,02mm	25,4 x 17,02	19	165,9	154,33	100	20	16,2	45	2,5	26	29,93 €
22252-11001702020	16 B-1	1X17,02mm	25,4 x 17,02	20	173,9	162,38	100	20	16,2	45	2,5	26	31,77 €
22252-11001702021	16 B-1	1X17,02mm	25,4 x 17,02	21	182	170,43	110	20	16,2	50	2,5	26	38,05 €
22252-11001702022	16 B-1	1X17,02mm	25,4 x 17,02	22	190,1	178,48	110	20	16,2	50	2,5	26	40,61 €
22252-11001702023	16 B-1	1X17,02mm	25,4 x 17,02	23	198,1	186,53	110	20	16,2	50	2,5	26	42,14 €
22252-11001702024	16 B-1	1X17,02mm	25,4 x 17,02	24	206,2	194,59	110	20	16,2	50	2,5	26	43,76 €
22252-11001702025	16 B-1	1X17,02mm	25,4 x 17,02	25	214,2	202,66	110	20	16,2	50	2,5	26	47,33 €
22252-11001702026	16 B-1	1X17,02mm	25,4 x 17,02	26	222,3	210,72	120	20	16,2	50	2,5	26	52,00 €
22252-11001702027	16 B-1	1X17,02mm	25,4 x 17,02	27	230,4	218,79	120	20	16,2	50	2,5	26	53,68 €
22252-11001702028	16 B-1	1X17,02mm	25,4 x 17,02	28	238,4	226,85	120	20	16,2	50	2,5	26	56,60 €
22252-11001702029	16 B-1	1X17,02mm	25,4 x 17,02	29	246,5	234,92	120	20	16,2	50	2,5	26	58,93 €
22252-11001702030	16 B-1	1X17,02mm	25,4 x 17,02	30	254,6	243	120	20	16,2	50	2,5	26	62,04 €
22252-11001702031	16 B-1	1X17,02mm	25,4 x 17,02	31	262,6	251,08	120	25	16,2	50	2,5	26	64,95 €
22252-11001702032	16 B-1	1X17,02mm	25,4 x 17,02	32	270,7	259,13	120	25	16,2	50	2,5	26	67,51 €
22252-11001702033	16 B-1	1X17,02mm	25,4 x 17,02	33	278,8	267,21	120	25	16,2	50	2,5	26	70,92 €
22252-11001702034	16 B-1	1X17,02mm	25,4 x 17,02	34	286,9	275,28	120	25	16,2	50	2,5	26	76,24 €
22252-11001702035	16 B-1	1X17,02mm	25,4 x 17,02	35	294,9	283,36	120	25	16,2	50	2,5	26	79,63 €
22252-11001702036	16 B-1	1X17,02mm	25,4 x 17,02	36	303	291,44	120	25	16,2	50	2,5	26	82,76 €
22252-11001702037	16 B-1	1X17,02mm	25,4 x 17,02	37	311,1	299,51	120	25	16,2	50	2,5	26	86,94 €
22252-11001702038	16 B-1	1X17,02mm	25,4 x 17,02	38	319,2	307,59	110	30	16,2	65	2,5	26	94,82 €
22252-11001702045	16 B-1	1X17,02mm	25,4 x 17,02	45	377,9	364,12	125	30	16,2	70	2,5	26	121,53 €
22252-11001702057	16 B-1	1X17,02mm	25,4 x 17,02	57	474,9	461,07	125	35	16,2	70	2,5	26	156,21 €
22252-11001702076	16 B-1	1X17,02mm	25,4 x 17,02	76	628,4	614,65	140	35	16,2	80	2,5	26	Sur demande
22252-11001702095	16 B-1	1X17,02mm	25,4 x 17,02	95	782	768,22	140	40	16,2	80	2,5	26	Sur demande
22252-11001702114	16 B-1	1X17,02mm	25,4 x 17,02	114	935,6	921,81	150	40	16,2	80	2,5	26	Sur demande
