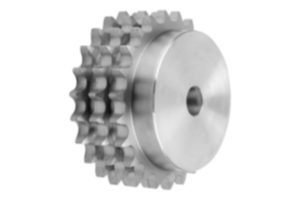

        Pignons triples 3/4" x 7/16" DIN ISO 606

Description de l'article/illustrations du produit

DescriptionMatière :Acier C45.Finition :Naturel, non trempé.Nota :Pignons avec moyeu d'un côté pour chaînes à rouleaux selon DIN ISO 606.
Les pignons possèdent un point de centrage ou sont pré-percés (ceci peut varier en fonction du processus de fabrication). C'est la raison pour laquelle la dimension D3 max. indiquée dans le tableau correspond à la dimension maximale du perçage avec lequel les pignons sont fournis. Ce préperçage / trou de centrage peut être pourvu d'un alésage, d'un alésage avec rainures ou d'un taraudage par le client. Le client peut également utiliser des douilles pour réduire son diamètre.Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique 22254 Pignons triples 3/4" x 7/16" DIN ISO 606

299 kB

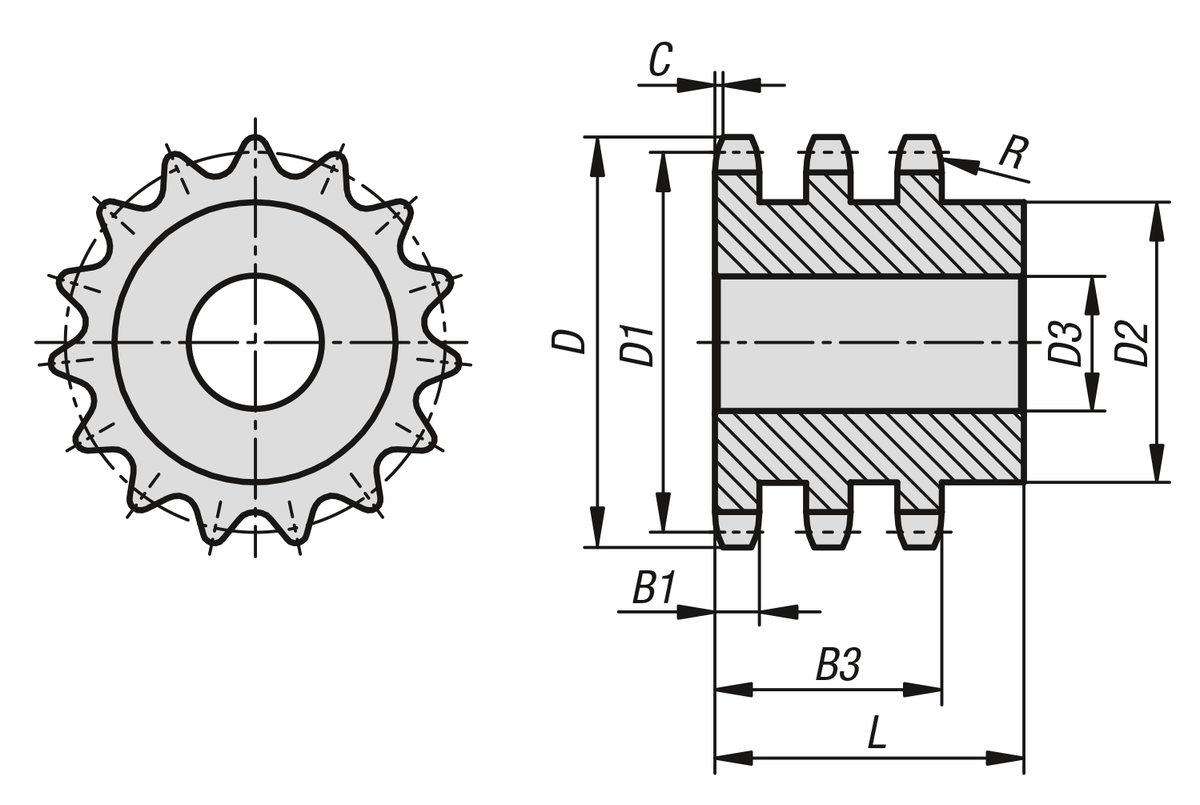

Dessins

Sélection/filtre d'articles

Référence	N° ISO	Division pouces	Division mm	Nombre de dents	D	D1	D2	D3 max.	B1	B3	L	C	R	Prix
22254-30340716008	12 B-3	3/4 x 7/16	19,05 x 11,68	8	58	49,78	31	16	10,8	49,8	65	2	19	11,39 €
22254-30340716009	12 B-3	3/4 x 7/16	19,05 x 11,68	9	63,9	55,7	37	16	10,8	49,8	65	2	19	14,86 €
22254-30340716010	12 B-3	3/4 x 7/16	19,05 x 11,68	10	69,8	61,64	42	16	10,8	49,8	65	2	19	18,15 €
22254-30340716011	12 B-3	3/4 x 7/16	19,05 x 11,68	11	75,8	67,61	47	20	10,8	49,8	70	2	19	19,76 €
22254-30340716012	12 B-3	3/4 x 7/16	19,05 x 11,68	12	81,8	73,6	53	20	10,8	49,8	70	2	19	22,06 €
22254-30340716013	12 B-3	3/4 x 7/16	19,05 x 11,68	13	87,8	79,59	59	20	10,8	49,8	70	2	19	25,29 €
22254-30340716014	12 B-3	3/4 x 7/16	19,05 x 11,68	14	93,8	85,61	65	20	10,8	49,8	70	2	19	29,14 €
22254-30340716015	12 B-3	3/4 x 7/16	19,05 x 11,68	15	99,8	91,63	71	20	10,8	49,8	70	2	19	30,67 €
22254-30340716016	12 B-3	3/4 x 7/16	19,05 x 11,68	16	105,8	97,65	77	20	10,8	49,8	70	2	19	33,90 €
22254-30340716017	12 B-3	3/4 x 7/16	19,05 x 11,68	17	111,9	103,67	83	20	10,8	49,8	70	2	19	38,71 €
22254-30340716018	12 B-3	3/4 x 7/16	19,05 x 11,68	18	117,9	109,71	89	20	10,8	49,8	70	2	19	45,01 €
22254-30340716019	12 B-3	3/4 x 7/16	19,05 x 11,68	19	123,9	115,75	95	20	10,8	49,8	70	2	19	48,50 €
22254-30340716020	12 B-3	3/4 x 7/16	19,05 x 11,68	20	130	121,78	100	20	10,8	49,8	70	2	19	52,08 €
22254-30340716021	12 B-3	3/4 x 7/16	19,05 x 11,68	21	136	127,82	100	20	10,8	49,8	70	2	19	57,23 €
22254-30340716022	12 B-3	3/4 x 7/16	19,05 x 11,68	22	142	133,86	100	20	10,8	49,8	70	2	19	62,67 €
22254-30340716023	12 B-3	3/4 x 7/16	19,05 x 11,68	23	148,1	139,9	110	20	10,8	49,8	70	2	19	68,05 €
22254-30340716024	12 B-3	3/4 x 7/16	19,05 x 11,68	24	154,1	145,94	110	20	10,8	49,8	70	2	19	74,15 €
22254-30340716025	12 B-3	3/4 x 7/16	19,05 x 11,68	25	160,2	152	120	20	10,8	49,8	70	2	19	80,36 €
22254-30340716026	12 B-3	3/4 x 7/16	19,05 x 11,68	26	166,2	158,04	120	20	10,8	49,8	70	2	19	85,01 €
22254-30340716027	12 B-3	3/4 x 7/16	19,05 x 11,68	27	172,3	164,09	120	20	10,8	49,8	70	2	19	90,46 €
22254-30340716028	12 B-3	3/4 x 7/16	19,05 x 11,68	28	178,3	170,13	120	20	10,8	49,8	70	2	19	95,37 €
22254-30340716029	12 B-3	3/4 x 7/16	19,05 x 11,68	29	184,4	176,19	120	20	10,8	49,8	70	2	19	101,04 €
22254-30340716030	12 B-3	3/4 x 7/16	19,05 x 11,68	30	190,4	182,25	120	20	10,8	49,8	70	2	19	106,98 €
22254-30340716031	12 B-3	3/4 x 7/16	19,05 x 11,68	31	196,5	188,31	130	25	10,8	49,8	70	2	19	114,89 €
22254-30340716032	12 B-3	3/4 x 7/16	19,05 x 11,68	32	202,5	194,35	130	25	10,8	49,8	70	2	19	122,48 €
22254-30340716033	12 B-3	3/4 x 7/16	19,05 x 11,68	33	208,6	200,4	130	25	10,8	49,8	70	2	19	128,55 €
22254-30340716034	12 B-3	3/4 x 7/16	19,05 x 11,68	34	214,6	206,46	130	25	10,8	49,8	70	2	19	134,22 €
22254-30340716035	12 B-3	3/4 x 7/16	19,05 x 11,68	35	220,7	212,52	130	25	10,8	49,8	70	2	19	141,24 €
22254-30340716036	12 B-3	3/4 x 7/16	19,05 x 11,68	36	226,8	218,58	130	25	10,8	49,8	70	2	19	147,49 €
22254-30340716037	12 B-3	3/4 x 7/16	19,05 x 11,68	37	232,8	224,64	130	25	10,8	49,8	70	2	19	154,48 €
22254-30340716038	12 B-3	3/4 x 7/16	19,05 x 11,68	38	238,9	230,69	130	25	10,8	49,8	70	2	19	161,76 €
22254-30340716039	12 B-3	3/4 x 7/16	19,05 x 11,68	39	244,9	236,75	130	25	10,8	49,8	70	2	19	169,57 €
22254-30340716040	12 B-3	3/4 x 7/16	19,05 x 11,68	40	251	242,81	130	25	10,8	49,8	70	2	19	177,37 €
22254-30340716045	12 B-3	3/4 x 7/16	19,05 x 11,68	45	283,2	273,1	140	25	10,8	49,8	72	2	19	240,38 €
22254-30340716050	12 B-3	3/4 x 7/16	19,05 x 11,68	50	313,5	303,39	140	25	10,8	49,8	72	2	19	289,09 €
22254-30340716057	12 B-3	3/4 x 7/16	19,05 x 11,68	57	355,9	345,81	140	30	10,8	49,8	75	2	19	378,86 €
22254-30340716060	12 B-3	3/4 x 7/16	19,05 x 11,68	60	374,1	363,99	140	30	10,8	49,8	75	2	19	408,99 €
22254-30340716076	12 B-3	3/4 x 7/16	19,05 x 11,68	76	471,1	460,99	150	30	10,8	49,8	75	2	19	715,78 €
22254-30340716095	12 B-3	3/4 x 7/16	19,05 x 11,68	95	586,2	576,17	150	30	10,8	49,8	75	2	19	1 106,09 €
