22255Pignons simples 5/8“ x 3/8“ inox DIN ISO 606 |
retour |
|
Description de l'article/illustrations du produit |
|
|

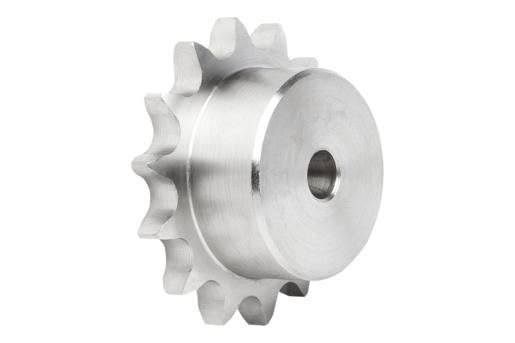

DescriptionMatière :Inox 1.4305.Finition :Naturel.Nota :Pignons avec moyeu d'un côté pour chaînes à rouleaux selon DIN ISO 606.
Les pignons possèdent un point de centrage ou sont pré-percés (ceci peut varier en fonction du processus de fabrication). C'est la raison pour laquelle la dimension D3 max. indiquée dans le tableau correspond à la dimension maximale du perçage avec lequel les pignons sont fournis. Ce préperçage / trou de centrage peut être pourvu d'un alésage, d'un alésage avec rainures ou d'un taraudage par le client. Le client peut également utiliser des douilles pour réduire son diamètre.Caractéristiques : TéléchargementLes informations sont ici réunies sous forme de fichier PDF :
Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
|
Sélection/filtre d'articles |
|
Référence
| N° ISO | Division
pouces | Division
mm | Nombre de
dents
| D | D1 | D2 | D3
max. | B1 | L | C | R | CAO | Acc. | Prix | Commander |
|---|
| 22255-10580308013 | 10 B-1 | 5/8 x 3/8 | 15,875 x 9,65 | 13 | 73,2 | 66,32 | 47 | 12 | 9,1 | 30 | 1,6 | 16 |  | | 28,15 € | | | 22255-10580308014 | 10 B-1 | 5/8 x 3/8 | 15,875 x 9,65 | 14 | 78,2 | 71,34 | 52 | 12 | 9,1 | 30 | 1,6 | 16 | | | 29,97 € | | | 22255-10580308015 | 10 B-1 | 5/8 x 3/8 | 15,875 x 9,65 | 15 | 83,2 | 76,36 | 57 | 12 | 9,1 | 30 | 1,6 | 16 | | | 33,90 € | | | 22255-10580308016 | 10 B-1 | 5/8 x 3/8 | 15,875 x 9,65 | 16 | 88,3 | 81,37 | 60 | 12 | 9,1 | 30 | 1,6 | 16 | | | 38,16 € | | | 22255-10580308017 | 10 B-1 | 5/8 x 3/8 | 15,875 x 9,65 | 17 | 93,3 | 86,39 | 60 | 12 | 9,1 | 30 | 1,6 | 16 | | | 41,10 € | | | 22255-10580308018 | 10 B-1 | 5/8 x 3/8 | 15,875 x 9,65 | 18 | 98,3 | 91,42 | 70 | 14 | 9,1 | 30 | 1,6 | 16 | | | 46,15 € | | | 22255-10580308019 | 10 B-1 | 5/8 x 3/8 | 15,875 x 9,65 | 19 | 103,3 | 96,45 | 70 | 14 | 9,1 | 30 | 1,6 | 16 | | | 49,44 € | | | 22255-10580308020 | 10 B-1 | 5/8 x 3/8 | 15,875 x 9,65 | 20 | 108,4 | 101,49 | 75 | 14 | 9,1 | 30 | 1,6 | 16 | | | 54,13 € | | | 22255-10580308021 | 10 B-1 | 5/8 x 3/8 | 15,875 x 9,65 | 21 | 113,4 | 106,52 | 75 | 16 | 9,1 | 30 | 1,6 | 16 | | | 57,34 € | | | 22255-10580308023 | 10 B-1 | 5/8 x 3/8 | 15,875 x 9,65 | 23 | 123,5 | 116,58 | 80 | 16 | 9,1 | 30 | 1,6 | 16 | | | 70,05 € | | | 22255-10580308025 | 10 B-1 | 5/8 x 3/8 | 15,875 x 9,65 | 25 | 133,6 | 126,66 | 80 | 16 | 9,1 | 30 | 1,6 | 16 | | | 76,48 € | | | 22255-10580308030 | 10 B-1 | 5/8 x 3/8 | 15,875 x 9,65 | 30 | 158,8 | 151,87 | 90 | 20 | 9,1 | 35 | 1,6 | 16 | | | 112,62 € | |
