        Disques simples 1/2“ x 5/16“ DIN ISO 606

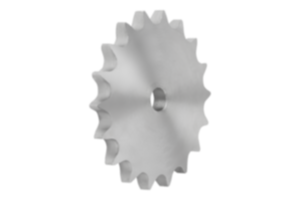

Description de l'article/illustrations du produit

DescriptionMatière :Acier doux.Finition :Naturel, non trempé (non durcissable).Nota :Roues dentées pour chaînes à rouleaux selon DIN ISO 606.
Les roulements à billes possèdent un point de centrage ou sont pré-percés (ceci peut varier en fonction du processus de fabrication). C'est la raison pour laquelle la dimension D3 max. indiquée dans le tableau correspond à la dimension maximale du perçage avec lequel les roulements à billes sont fournis. Ce préperçage / trou de centrage peut être pourvu d'un alésage, d'un alésage avec rainures ou d'un taraudage par le client. Le client peut également utiliser des douilles pour réduire son diamètre.Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique 22264 Disques de pignons simples 1/2“ x 5/16“ DIN ISO 606

374 kB

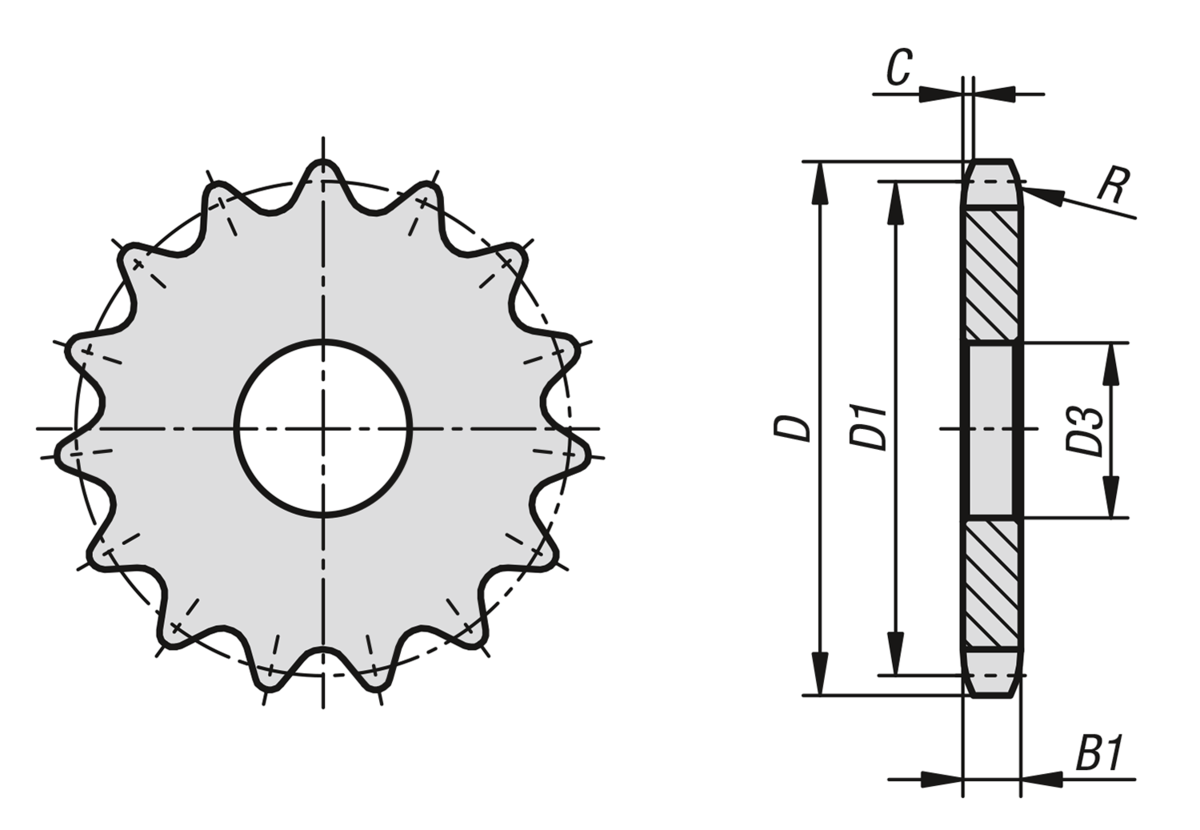

Dessins

Sélection/filtre d'articles

Référence	N° ISO	Division pouces	Division mm	Nombre de dents	D	D1	D3	B1	D3 max.	C	R	Prix
22264-10120516008	08 B-1	1/2X5/16	12,7 x 7,75	8	38	33,18	8	7,2	8	1,3	13	1,52 €
22264-10120516009	08 B-1	1/2X5/16	12,7 x 7,75	9	42	37,13	8	7,2	8	1,3	13	1,67 €
22264-10120516010	08 B-1	1/2X5/16	12,7 x 7,75	10	45,9	41,1	8	7,2	8	1,3	13	1,67 €
22264-10120516011	08 B-1	1/2X5/16	12,7 x 7,75	11	49,9	45,07	10	7,2	10	1,3	13	1,67 €
22264-10120516012	08 B-1	1/2X5/16	12,7 x 7,75	12	53,9	49,07	10	7,2	10	1,3	13	1,67 €
22264-10120516013	08 B-1	1/2X5/16	12,7 x 7,75	13	57,9	53,06	10	7,2	10	1,3	13	2,09 €
22264-10120516014	08 B-1	1/2X5/16	12,7 x 7,75	14	61,9	57,07	10	7,2	10	1,3	13	2,18 €
22264-10120516015	08 B-1	1/2X5/16	12,7 x 7,75	15	65,9	61,09	10	7,2	10	1,3	13	2,04 €
22264-10120516016	08 B-1	1/2X5/16	12,7 x 7,75	16	69,9	65,1	10	7,2	10	1,3	13	2,63 €
22264-10120516017	08 B-1	1/2X5/16	12,7 x 7,75	17	74	69,11	10	7,2	10	1,3	13	2,81 €
22264-10120516018	08 B-1	1/2X5/16	12,7 x 7,75	18	78	73,14	10	7,2	10	1,3	13	3,13 €
22264-10120516019	08 B-1	1/2X5/16	12,7 x 7,75	19	82	77,16	10	7,2	10	1,3	13	3,40 €
22264-10120516020	08 B-1	1/2X5/16	12,7 x 7,75	20	86	81,19	10	7,2	10	1,3	13	3,96 €
22264-10120516021	08 B-1	1/2X5/16	12,7 x 7,75	21	90,1	85,22	12	7,2	12	1,3	13	4,44 €
22264-10120516022	08 B-1	1/2X5/16	12,7 x 7,75	22	94,1	89,24	12	7,2	12	1,3	13	4,72 €
22264-10120516023	08 B-1	1/2X5/16	12,7 x 7,75	23	98,1	93,27	12	7,2	12	1,3	13	4,92 €
22264-10120516024	08 B-1	1/2X5/16	12,7 x 7,75	24	102,1	97,29	12	7,2	12	1,3	13	5,34 €
22264-10120516025	08 B-1	1/2X5/16	12,7 x 7,75	25	106,2	101,33	12	7,2	16	1,3	13	5,81 €
22264-10120516026	08 B-1	1/2X5/16	12,7 x 7,75	26	110,2	105,36	16	7,2	16	1,3	13	5,97 €
22264-10120516027	08 B-1	1/2X5/16	12,7 x 7,75	27	114,2	109,4	16	7,2	16	1,3	13	6,56 €
22264-10120516028	08 B-1	1/2X5/16	12,7 x 7,75	28	118,3	113,42	16	7,2	16	1,3	13	6,84 €
22264-10120516029	08 B-1	1/2X5/16	12,7 x 7,75	29	122,3	117,46	16	7,2	16	1,3	13	7,74 €
22264-10120516030	08 B-1	1/2X5/16	12,7 x 7,75	30	126,3	121,5	16	7,2	16	1,3	13	8,47 €
22264-10120516031	08 B-1	1/2X5/16	12,7 x 7,75	31	130,4	125,54	16	7,2	16	1,3	13	9,26 €
22264-10120516032	08 B-1	1/2X5/16	12,7 x 7,75	32	134,4	129,56	16	7,2	16	1,3	13	9,91 €
22264-10120516033	08 B-1	1/2X5/16	12,7 x 7,75	33	138,4	133,6	16	7,2	16	1,3	13	10,39 €
22264-10120516034	08 B-1	1/2X5/16	12,7 x 7,75	34	142,5	137,64	16	7,2	16	1,3	13	10,84 €
22264-10120516035	08 B-1	1/2X5/16	12,7 x 7,75	35	146,5	141,68	16	7,2	16	1,3	13	11,28 €
22264-10120516036	08 B-1	1/2X5/16	12,7 x 7,75	36	150,6	145,72	16	7,2	16	1,3	13	11,71 €
22264-10120516037	08 B-1	1/2X5/16	12,7 x 7,75	37	154,6	149,76	16	7,2	16	1,3	13	12,01 €
22264-10120516038	08 B-1	1/2X5/16	12,7 x 7,75	38	158,6	153,8	16	7,2	16	1,3	13	12,66 €
22264-10120516039	08 B-1	1/2X5/16	12,7 x 7,75	39	162,7	157,83	16	7,2	16	1,3	13	13,39 €
22264-10120516040	08 B-1	1/2X5/16	12,7 x 7,75	40	166,7	161,87	16	7,2	16	1,3	13	14,07 €
22264-10120516041	08 B-1	1/2X5/16	12,7 x 7,75	41	172,4	165,91	20	7,2	20	1,3	13	14,51 €
22264-10120516042	08 B-1	1/2X5/16	12,7 x 7,75	42	176,5	169,95	20	7,2	20	1,3	13	15,31 €
22264-10120516043	08 B-1	1/2X5/16	12,7 x 7,75	43	180,5	173,99	20	7,2	20	1,3	13	16,25 €
22264-10120516044	08 B-1	1/2X5/16	12,7 x 7,75	44	184,6	178,03	20	7,2	20	1,3	13	17,13 €
22264-10120516045	08 B-1	1/2X5/16	12,7 x 7,75	45	188,6	182,07	20	7,2	20	1,3	13	18,39 €
22264-10120516046	08 B-1	1/2X5/16	12,7 x 7,75	46	192,6	186,1	20	7,2	20	1,3	13	19,34 €
22264-10120516047	08 B-1	1/2X5/16	12,7 x 7,75	47	196,7	190,14	20	7,2	20	1,3	13	20,10 €
22264-10120516048	08 B-1	1/2X5/16	12,7 x 7,75	48	200,7	194,18	20	7,2	20	1,3	13	21,03 €
22264-10120516049	08 B-1	1/2X5/16	12,7 x 7,75	49	204,8	198,22	20	7,2	20	1,3	13	21,57 €
22264-10120516050	08 B-1	1/2X5/16	12,7 x 7,75	50	208,8	202,26	20	7,2	20	1,3	13	22,85 €
22264-10120516051	08 B-1	1/2X5/16	12,7 x 7,75	51	212,8	206,3	20	7,2	20	1,3	13	23,58 €
22264-10120516052	08 B-1	1/2X5/16	12,7 x 7,75	52	216,9	210,34	20	7,2	20	1,3	13	25,35 €
22264-10120516053	08 B-1	1/2X5/16	12,7 x 7,75	53	220,9	214,37	20	7,2	20	1,3	13	25,72 €
22264-10120516054	08 B-1	1/2X5/16	12,7 x 7,75	54	225	218,43	20	7,2	20	1,3	13	26,46 €
22264-10120516055	08 B-1	1/2X5/16	12,7 x 7,75	55	229	222,46	20	7,2	20	1,3	13	26,60 €
22264-10120516056	08 B-1	1/2X5/16	12,7 x 7,75	56	233	226,5	20	7,2	20	1,3	13	27,60 €
22264-10120516057	08 B-1	1/2X5/16	12,7 x 7,75	57	237,1	230,54	20	7,2	20	1,3	13	28,91 €
22264-10120516058	08 B-1	1/2X5/16	12,7 x 7,75	58	241,1	234,58	20	7,2	20	1,3	13	29,40 €
22264-10120516060	08 B-1	1/2X5/16	12,7 x 7,75	60	249,2	242,66	20	7,2	20	1,3	13	32,66 €
22264-10120516062	08 B-1	1/2X5/16	12,7 x 7,75	62	257,3	250,75	25	7,2	25	1,3	13	38,42 €
22264-10120516064	08 B-1	1/2X5/16	12,7 x 7,75	64	265,4	258,82	25	7,2	25	1,3	13	41,75 €
22264-10120516065	08 B-1	1/2X5/16	12,7 x 7,75	65	269,4	262,86	25	7,2	25	1,3	13	43,07 €
22264-10120516066	08 B-1	1/2X5/16	12,7 x 7,75	66	273,4	266,9	25	7,2	25	1,3	13	44,55 €
22264-10120516068	08 B-1	1/2X5/16	12,7 x 7,75	68	281,5	274,99	25	7,2	25	1,3	13	47,51 €
22264-10120516070	08 B-1	1/2X5/16	12,7 x 7,75	70	289,6	283,07	25	7,2	25	1,3	13	51,20 €
22264-10120516072	08 B-1	1/2X5/16	12,7 x 7,75	72	297,7	291,16	25	7,2	25	1,3	13	54,01 €
22264-10120516075	08 B-1	1/2X5/16	12,7 x 7,75	75	309,8	303,27	25	7,2	25	1,3	13	58,10 €
22264-10120516076	08 B-1	1/2X5/16	12,7 x 7,75	76	313,9	307,33	25	7,2	25	1,3	13	60,61 €
22264-10120516078	08 B-1	1/2X5/16	12,7 x 7,75	78	321,9	315,4	25	7,2	25	1,3	13	66,57 €
22264-10120516080	08 B-1	1/2X5/16	12,7 x 7,75	80	330	323,48	25	7,2	25	1,3	13	73,51 €
22264-10120516085	08 B-1	1/2X5/16	12,7 x 7,75	85	350,2	343,69	25	7,2	25	1,3	13	83,87 €
22264-10120516090	08 B-1	1/2X5/16	12,7 x 7,75	90	370,4	363,9	25	7,2	25	1,3	13	92,18 €
22264-10120516095	08 B-1	1/2X5/16	12,7 x 7,75	95	390,7	384,11	25	7,2	25	1,3	13	103,24 €
22264-10120516100	08 B-1	1/2X5/16	12,7 x 7,75	100	410,9	404,31	25	7,2	25	1,3	13	132,60 €
22264-10120516110	08 B-1	1/2X5/16	12,7 x 7,75	110	451,3	444,74	25	7,2	25	1,3	13	133,21 €
22264-10120516114	08 B-1	1/2X5/16	12,7 x 7,75	114	467,4	460,9	25	7,2	25	1,3	13	135,01 €
22264-10120516120	08 B-1	1/2X5/16	12,7 x 7,75	120	491,7	485,16	25	7,2	25	1,3	13	159,33 €
22264-10120516125	08 B-1	1/2X5/16	12,7 x 7,75	125	511	505,37	25	7,2	25	1,3	13	172,01 €
