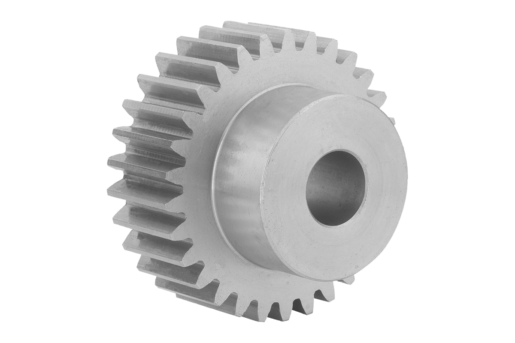

        Engrenages en inox, module 1,5, denture droite fraisée, angle de pression 20°

Description de l'article/illustrations du produit

Afficher/filtrer tous les articles

DescriptionMatière :Inox 1.4305.Finition :Denture fraisée, engrènement droit.
Angle de pression 20°, naturel.Nota :Jusqu’à 70 dents avec moyeu d’un côté, à partir de 80 dents comme rondelle. Les engrenages comportent un trou de centrage ou sont pré-percés (cela peut varier en fonction de la technique de fabrication). C’est pourquoi la cote D2 stipulée dans le tableau est au maximum égale à la valeur maximale du perçage avec laquelle les engrenages sont livrés. Ce pré-perçage/trou de centrage peut être pourvu d’un trou lisse, trou lisse avec rainure ou un taraudage fourni par le client. Des inserts peuvent également être utilisés côté client pour réduire le diamètre.Indication de dessin :

Forme A : avec moyeu
Forme B : sans moyeu

Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique 22400-20 Engrenages en inox, module 1,5, denture droite fraisée, angle de pression 20°

278 kB

Dessins (aperçu complet)

Engrenages en inox, module 1,5,
denture droite fraisée, angle de pression 20°, forme A, avec moyeu

plus d'infos

Dessins

Engrenages en inox, module 1,5,
denture droite fraisée, angle de pression 20°, forme A, avec moyeu

Sélection/filtre d'articles

Référence	Forme	Type de forme	Module	Nombre de dents	B	D	D1	D2 max.	D3	L	Prix
22400-20-1115170012	A	avec moyeu	1,5	12	17	21	18	8	14	30	27,30 €
22400-20-1115170013	A	avec moyeu	1,5	13	17	22,5	19,5	8	15	30	27,32 €
22400-20-1115170014	A	avec moyeu	1,5	14	17	24	21	8	17	30	28,02 €
22400-20-1115170015	A	avec moyeu	1,5	15	17	25,5	22,5	8	18	30	28,71 €
22400-20-1115170018	A	avec moyeu	1,5	18	17	30	27	8	20	30	31,19 €
22400-20-1115170020	A	avec moyeu	1,5	20	17	33	30	8	25	30	34,36 €
22400-20-1115170024	A	avec moyeu	1,5	24	17	39	36	10	25	30	39,16 €
22400-20-1115170025	A	avec moyeu	1,5	25	17	40,5	37,5	10	25	30	40,27 €
22400-20-1115170030	A	avec moyeu	1,5	30	17	48	45	12	30	30	45,82 €
22400-20-1115170040	A	avec moyeu	1,5	40	17	63	60	12	40	30	55,17 €
22400-20-1115170050	A	avec moyeu	1,5	50	17	78	75	14	50	30	69,99 €
22400-20-1115170060	A	avec moyeu	1,5	60	17	93	90	16	60	30	82,91 €
22400-20-1115170070	A	avec moyeu	1,5	70	17	108	105	16	70	30	105,91 €
