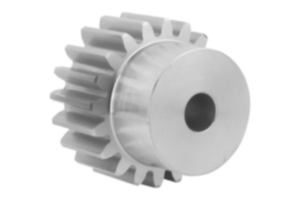

Engrenages en inox, module 2,5, denture droite fraisée, angle de pression 20°
22400-20

Engrenages en inox, module 2,5, denture droite fraisée, angle...

retour

Description de l'article/illustrations du produit

DescriptionMatière :Inox 1.4305.Finition :Denture fraisée, engrènement droit.
Angle de pression 20°, naturel.
Nota :Les engrenages comportent un trou de centrage ou sont pré-percés (cela peut varier en fonction de la technique de fabrication). C’est pourquoi la cote D2 stipulée dans le tableau est au maximum égale à la valeur maximale du perçage avec laquelle les engrenages sont livrés. Ce pré-perçage/trou de centrage peut être pourvu d’un trou lisse, trou lisse avec rainure ou un taraudage fourni par le client. Des inserts peuvent également être utilisés côté client pour réduire le diamètre.Indication de dessin :
Forme A : avec moyeu
Forme B : sans moyeu
Caractéristiques  :
Inox
TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
 Fiche technique 22400-20 Engrenages en inox, module 2,5, denture droite fraisée, angle de pression 20° 254 kB

Dessins

Engrenages en inox, module 2,5, denture droite fraisée, angle de pression 20°

Sélection/filtre d'articles

RéférenceFormeType de formeModuleNombre de
dents
B

DD1D2
max.
D3LCAOAcc.PrixCommander
22400-20-1125250012Aavec moyeu2,512253530102245 62,76 €
22400-20-1125250013Aavec moyeu2,5132537,532,5102545 64,47 €
22400-20-1125250014Aavec moyeu2,514254035102845 64,67 €
22400-20-1125250015Aavec moyeu2,5152542,537,5103045 66,53 €
22400-20-1125250020Aavec moyeu2,520255550124045 77,42 €
22400-20-1125250024Aavec moyeu2,524256560144545 87,87 €
22400-20-1125250025Aavec moyeu2,5252567,562,5145045 100,23 €
22400-20-1125250030Aavec moyeu2,530258075145545 117,16 €
22400-20-1125250040Aavec moyeu2,54025105100167045 144,37 €
22400-20-1125250050Aavec moyeu2,55025130125208045 172,62 €
22400-20-1125250060Aavec moyeu2,560251551502010045 209,67 €
