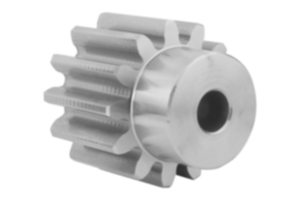

        Engrenages en inox, module 4, denture droite fraisée, angle de pression 20°

Description de l'article/illustrations du produit

DescriptionMatière :Inox 1.4305.Finition :Denture fraisée, engrènement droit.
Angle de pression 20°, naturel.Nota :Les engrenages comportent un trou de centrage ou sont pré-percés (cela peut varier en fonction de la technique de fabrication). C’est pourquoi la cote D2 stipulée dans le tableau est au maximum égale à la valeur maximale du perçage avec laquelle les engrenages sont livrés. Ce pré-perçage/trou de centrage peut être pourvu d’un trou lisse, trou lisse avec rainure ou un taraudage fourni par le client. Des inserts peuvent également être utilisés côté client pour réduire le diamètre.Indication de dessin :

Forme A : avec moyeu
Forme B : sans moyeu

Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique 22400-20 Engrenages en inox, module 4, denture droite fraisée, angle de pression 20°

240 kB

Dessins

Sélection/filtre d'articles

Référence	Forme	Type de forme	Module	Nombre de dents	B	D	D1	D2 max.	D3	L	Prix
22400-20-1140400012	A	avec moyeu	4	12	40	56	48	14	35	60	89,44 €
22400-20-1140400013	A	avec moyeu	4	13	40	60	52	14	40	60	94,35 €
22400-20-1140400014	A	avec moyeu	4	14	40	64	56	14	45	60	97,87 €
22400-20-1140400015	A	avec moyeu	4	15	40	68	60	14	45	60	103,02 €
22400-20-1140400020	A	avec moyeu	4	20	40	88	80	16	60	60	123,13 €
22400-20-1140400024	A	avec moyeu	4	24	40	104	96	20	75	60	143,63 €
22400-20-1140400025	A	avec moyeu	4	25	40	108	100	20	75	60	148,56 €
22400-20-1140400030	A	avec moyeu	4	30	40	128	120	20	75	60	180,80 €
