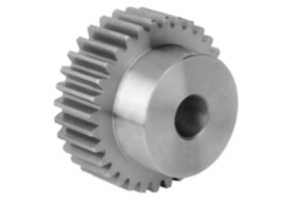

22400Engrenage en acier, module 1,5 Denture droite fraisée, angle de... |
retour |
|
|
DescriptionMatière :Acier 1.0503 (C45).Finition :Denture fraisée, engrènement droit.
Angle de pression 20°, naturel.Nota :Jusqu’à 70 dents avec moyeu d’un côté, à partir de 72 dents comme rondelle.
Les engrenages comportent un trou de centrage ou sont pré-percés (cela peut varier en fonction de la technique de fabrication). C’est pourquoi la cote D2 stipulée dans le tableau est au maximum égale à la valeur maximale du perçage avec laquelle les engrenages sont livrés. Ce pré-perçage/trou de centrage peut être pourvu d’un trou lisse, trou lisse avec rainure ou un taraudage fourni par le client. Des inserts peuvent également être utilisés côté client pour réduire le diamètre.Indication de dessin :Forme A : avec moyeu
Forme B : sans moyeu TéléchargementLes informations sont ici réunies sous forme de fichier PDF :
Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
|
Engrenage en acier, module 1,5, denture droite fraisée, angle de pression 20°, forme A, avec épaulement |
plus d'infos |
Sélection/filtre d'articles |
|
| Référence | Forme
| Nombre de
dents
| D | D1 | D2
max. | D3 | B | L | CAO | Acc. | Prix | Commander |
|---|
| 22400-0115170012 | A | 12 | 21 | 18 | 8 | 14 | 17 | 30 |  | | 5,10 € | | | 22400-0115170013 | A | 13 | 22,5 | 19,5 | 8 | 15 | 17 | 30 | | | 5,23 € | | | 22400-0115170014 | A | 14 | 24 | 21 | 8 | 17 | 17 | 30 | | | 5,54 € | | | 22400-0115170015 | A | 15 | 25,5 | 22,5 | 8 | 18 | 17 | 30 | | | 5,98 € | | | 22400-0115170016 | A | 16 | 27 | 24 | 8 | 19 | 17 | 30 | | | 5,98 € | | | 22400-0115170017 | A | 17 | 28,5 | 25,5 | 8 | 20 | 17 | 30 | | | 6,99 € | | | 22400-0115170018 | A | 18 | 30 | 27 | 8 | 20 | 17 | 30 | | | 7,43 € | | | 22400-0115170019 | A | 19 | 31,5 | 28,5 | 8 | 20 | 17 | 30 | | | 8,15 € | | | 22400-0115170020 | A | 20 | 33 | 30 | 8 | 25 | 17 | 30 | | | 8,45 € | | | 22400-0115170021 | A | 21 | 34,5 | 31,5 | 10 | 25 | 17 | 30 | | | 9,90 € | | | 22400-0115170022 | A | 22 | 36 | 33 | 10 | 25 | 17 | 30 | | | 9,90 € | | | 22400-0115170023 | A | 23 | 37,5 | 34,5 | 10 | 25 | 17 | 30 | | | 10,62 € | | | 22400-0115170024 | A | 24 | 39 | 36 | 10 | 25 | 17 | 30 | | | 11,34 € | | | 22400-0115170025 | A | 25 | 40,5 | 37,5 | 10 | 25 | 17 | 30 | | | 12,53 € | | | 22400-0115170026 | A | 26 | 42 | 39 | 12 | 30 | 17 | 30 | | | 13,26 € | | | 22400-0115170027 | A | 27 | 43,5 | 40,5 | 12 | 30 | 17 | 30 | | | 13,97 € | | | 22400-0115170028 | A | 28 | 45 | 42 | 12 | 30 | 17 | 30 | | | 14,86 € | | | 22400-0115170029 | A | 29 | 46,5 | 43,5 | 12 | 30 | 17 | 30 | | | 13,87 € | | | 22400-0115170030 | A | 30 | 48 | 45 | 12 | 30 | 17 | 30 | | | 14,55 € | | | 22400-0115170031 | A | 31 | 49,5 | 46,5 | 12 | 35 | 17 | 30 | | | 16,16 € | | | 22400-0115170032 | A | 32 | 51 | 48 | 12 | 35 | 17 | 30 | | | 16,30 € | | | 22400-0115170033 | A | 33 | 52,5 | 49,5 | 12 | 35 | 17 | 30 | | | 15,73 € | | | 22400-0115170034 | A | 34 | 54 | 51 | 12 | 35 | 17 | 30 | | | 16,36 € | | | 22400-0115170035 | A | 35 | 55,5 | 52,5 | 12 | 35 | 17 | 30 | | | 18,99 € | | | 22400-0115170036 | A | 36 | 57 | 54 | 12 | 35 | 17 | 30 | | | 18,19 € | | | 22400-0115170037 | A | 37 | 58,5 | 55,5 | 12 | 40 | 17 | 30 | | | 19,51 € | | | 22400-0115170038 | A | 38 | 60 | 57 | 12 | 40 | 17 | 30 | | | 20,24 € | | | 22400-0115170039 | A | 39 | 61,5 | 58,5 | 12 | 40 | 17 | 30 | | | 20,36 € | | | 22400-0115170040 | A | 40 | 63 | 60 | 12 | 40 | 17 | 30 | | | 20,36 € | | | 22400-0115170041 | A | 41 | 64,5 | 61,5 | 12 | 40 | 17 | 30 | | | 20,67 € | | | 22400-0115170042 | A | 42 | 66 | 63 | 12 | 50 | 17 | 30 | | | 21,39 € | | | 22400-0115170043 | A | 43 | 67,5 | 64,5 | 12 | 50 | 17 | 30 | | | 22,13 € | | | 22400-0115170044 | A | 44 | 69 | 66 | 12 | 50 | 17 | 30 | | | 23,30 € | | | 22400-0115170045 | A | 45 | 70,5 | 67,5 | 12 | 50 | 17 | 30 | | | 24,01 € | | | 22400-0115170046 | A | 46 | 72 | 69 | 14 | 50 | 17 | 30 | | | 25,89 € | | | 22400-0115170047 | A | 47 | 73,5 | 70,5 | 14 | 50 | 17 | 30 | | | 26,49 € | | | 22400-0115170048 | A | 48 | 75 | 72 | 14 | 50 | 17 | 30 | | | 27,81 € | | | 22400-0115170049 | A | 49 | 76,5 | 73,5 | 14 | 50 | 17 | 30 | | | 28,07 € | | | 22400-0115170050 | A | 50 | 78 | 75 | 14 | 50 | 17 | 30 | | | 29,11 € | | | 22400-0115170051 | A | 51 | 79,5 | 76,5 | 14 | 60 | 17 | 30 | | | 29,11 € | | | 22400-0115170052 | A | 52 | 81 | 78 | 14 | 60 | 17 | 30 | | | 30,72 € | | | 22400-0115170053 | A | 53 | 82,5 | 79,5 | 14 | 60 | 17 | 30 | | | 31,75 € | | | 22400-0115170054 | A | 54 | 84 | 81 | 14 | 60 | 17 | 30 | | | 31,88 € | | | 22400-0115170055 | A | 55 | 85,5 | 82,5 | 14 | 60 | 17 | 30 | | | 33,18 € | | | 22400-0115170056 | A | 56 | 87 | 84 | 20 | 60 | 17 | 30 | | | 33,63 € | | | 22400-0115170057 | A | 57 | 88,5 | 85,5 | 20 | 60 | 17 | 30 | | | 34,36 € | | | 22400-0115170058 | A | 58 | 90 | 87 | 20 | 60 | 17 | 30 | | | 36,10 € | | | 22400-0115170059 | A | 59 | 91,5 | 88,5 | 20 | 60 | 17 | 30 | | | 32,48 € | | | 22400-0115170060 | A | 60 | 93 | 90 | 20 | 60 | 17 | 30 | | | 33,27 € | | | 22400-0115170061 | A | 61 | 94,5 | 91,5 | 20 | 70 | 17 | 30 | | | 38,00 € | | | 22400-0115170062 | A | 62 | 96 | 93 | 20 | 70 | 17 | 30 | | | 40,61 € | | | 22400-0115170063 | A | 63 | 97,5 | 94,5 | 20 | 70 | 17 | 30 | | | 38,53 € | | | 22400-0115170064 | A | 64 | 99 | 96 | 20 | 70 | 17 | 30 | | | 40,21 € | | | 22400-0115170065 | A | 65 | 100,5 | 97,5 | 20 | 70 | 17 | 30 | | | 42,17 € | | | 22400-0115170066 | A | 66 | 102 | 99 | 20 | 70 | 17 | 30 | | | 42,33 € | | | 22400-0115170067 | A | 67 | 103,5 | 100,5 | 20 | 70 | 17 | 30 | | | 42,58 € | | | 22400-0115170068 | A | 68 | 105 | 102 | 20 | 70 | 17 | 30 | | | 44,55 € | | | 22400-0115170069 | A | 69 | 106,5 | 103,5 | 20 | 70 | 17 | 30 | | | 44,81 € | | | 22400-0115170070 | A | 70 | 108 | 105 | 20 | 70 | 17 | 30 | | | 44,81 € | |
|
Engrenage en acier, module 1,5, denture droite fraisée, angle de pression 20°, forme B, sans épaulement |
plus d'infos |
Sélection/filtre d'articles |
|
| Référence | Forme
| Nombre de
dents
| D | D1 | D2
max. | B | CAO | Acc. | Prix | Commander |
|---|
| 22400-0215170072 | B | 72 | 111 | 108 | 20 | 17 | | | 44,81 € | | | 22400-0215170075 | B | 75 | 115,5 | 112,5 | 20 | 17 | | | 47,27 € | | | 22400-0215170076 | B | 76 | 117 | 114 | 20 | 17 | | | 43,68 € | | | 22400-0215170080 | B | 80 | 123 | 120 | 20 | 17 | | | 48,58 € | | | 22400-0215170085 | B | 85 | 130,5 | 127,5 | 20 | 17 | | | 54,16 € | | | 22400-0215170090 | B | 90 | 138 | 135 | 20 | 17 | | | 59,39 € | | | 22400-0215170095 | B | 95 | 145,5 | 142,5 | 20 | 17 | | | 56,95 € | | | 22400-0215170100 | B | 100 | 153 | 150 | 20 | 17 | | | 63,37 € | | | 22400-0215170110 | B | 110 | 168 | 165 | 20 | 17 | | | 66,46 € | | | 22400-0215170114 | B | 114 | 174 | 171 | 20 | 17 | | | 70,92 € | | | 22400-0215170120 | B | 120 | 183 | 180 | 20 | 17 | | | 78,26 € | | | 22400-0215170127 | B | 127 | 193,5 | 190,5 | 20 | 17 | | | 84,62 € | |
|
