Engrenage en acier, module 2 Denture droite fraisée, angle de pression 20°
22400

Engrenage en acier, module 2 Denture droite fraisée, angle de...

retour

Description de l'article/illustrations du produit

Afficher/filtrer tous les articles
DescriptionMatière :Acier 1.0503 (C45).Finition :Denture fraisée, engrènement droit.
Angle de pression 20°, naturel.
Nota :Jusqu'à 70 dents avec un moyeu, à partir de 72 dents sans moyeu. Les engrenages possèdent un point de centrage ou sont pré-percés.Indication de dessin :

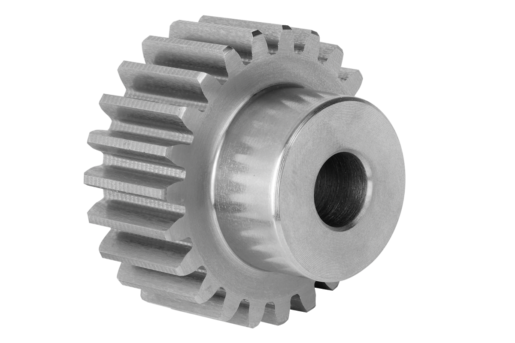

Forme A : avec moyeu
Forme B : sans moyeu
Caractéristiques  :
RoHS
TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
 Fiche technique 22400 Engrenage en acier, module 2 Denture droite fraisée, angle de pression 20° 233 kB

Dessins (aperçu complet)

Engrenage en acier, module 2 Denture droite fraisée, angle de pression 20°

Engrenage en acier, module 2, denture droite fraisée, angle de pression 20°, forme A, avec épaulement

plus d'infos

Dessins

Engrenage en acier, module 2, denture droite fraisée, angle de pression 20°, forme A, avec épaulement

Sélection/filtre d'articles

RéférenceForme

Nombre de
dents
DD1D2
max.
D3BLCAOAcc.PrixCommander
22400-0120200012A12282410182035 7,44 €
22400-0120200013A13302610202035 8,65 €
22400-0120200014A14322810222035 10,48 €
22400-0120200015A15343010242035 9,80 €
22400-0120200016A16363210252035 10,83 €
22400-0120200017A17383410252035 12,76 €
22400-0120200018A18403610252035 12,12 €
22400-0120200019A19423810252035 12,89 €
22400-0120200020A20444010302035 13,00 €
22400-0120200021A21464212302035 15,64 €
22400-0120200022A22484412302035 15,75 €
22400-0120200023A23504612302035 15,32 €
22400-0120200024A24524812352035 16,24 €
22400-0120200025A25545012352035 16,48 €
22400-0120200026A26565212402035 17,71 €
22400-0120200027A27585412402035 17,94 €
22400-0120200028A28605612402035 17,85 €
22400-0120200029A29625814402035 17,85 €
22400-0120200030A30646014402035 18,35 €
22400-0120200031A31666214452035 19,95 €
22400-0120200032A32686414452035 21,88 €
22400-0120200033A33706614452035 22,20 €
22400-0120200034A34726814452035 22,43 €
22400-0120200035A35747014452035 24,38 €
22400-0120200036A36767214452035 22,92 €
22400-0120200037A37787414502035 29,26 €
22400-0120200038A38807614502035 29,26 €
22400-0120200039A39827814502035 29,81 €
22400-0120200040A40848014502035 28,06 €
22400-0120200041A41868220552035 31,63 €
22400-0120200042A42888420552035 32,51 €
22400-0120200043A43908620552035 33,08 €
22400-0120200044A44928820602035 34,43 €
22400-0120200045A45949020602035 33,21 €
22400-0120200046A46969220602035 35,37 €
22400-0120200047A47989420702035 33,38 €
22400-0120200048A481009620702035 39,14 €
22400-0120200049A491029820702035 37,81 €
22400-0120200050A5010410020702035 42,88 €
22400-0120200051A5110610220702035 43,75 €
22400-0120200052A5210810420702035 45,50 €
22400-0120200053A5311010620702035 47,29 €
22400-0120200054A5411210820702035 48,75 €
22400-0120200055A5511411020702035 45,06 €
22400-0120200056A5611611220702035 48,85 €
22400-0120200057A5711811420702035 50,36 €
22400-0120200058A5812011620702035 52,05 €
22400-0120200059A5912211820702035 53,30 €
22400-0120200060A6012412020702035 49,67 €
22400-0120200061A6112612220802035 50,91 €
22400-0120200062A6212812420802035 58,01 €
22400-0120200063A6313012620802035 54,38 €
22400-0120200064A6413212820802035 60,89 €
22400-0120200065A6513413020802035 63,65 €
22400-0120200066A6613613220802035 64,66 €
22400-0120200067A6713813420802035 65,25 €
22400-0120200068A6814013620802035 65,51 €
22400-0120200069A6914213820802035 65,51 €
22400-0120200070A7014414020802035 65,59 €

Engrenage en acier, module 2, denture droite fraisée, angle de pression 20°, forme B, sans épaulement

plus d'infos

Dessins

Engrenage en acier, module 2, denture droite fraisée, angle de pression 20°, forme B, sans épaulement

Sélection/filtre d'articles

RéférenceForme

Nombre de
dents
DD1D2
max.
BCAOAcc.PrixCommander
22400-0220200072B721481442020 48,76 €
22400-0220200075B751541502020 54,87 €
22400-0220200076B761561522020 55,18 €
22400-0220200080B801641602020 67,40 €
22400-0220200085B851741702020 70,53 €
22400-0220200090B901841802020 68,86 €
22400-0220200095B951941902020 69,26 €
22400-0220200100B1002042002020 78,81 €
22400-0220200110B1102242202020 97,20 €
22400-0220200114B1142322282020 101,35 €
22400-0220200120B1202442402020 108,59 €
22400-0220200127B1272582542020 108,59 €
