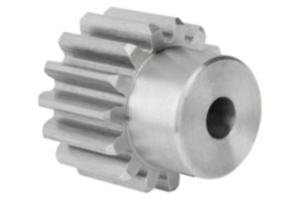

Description de l'article/illustrations du produit

DescriptionMatière :Acier 1.0503 (C45).Finition :Denture fraisée, engrènement droit.
Angle de pression 20°, naturel.
Nota :Les engrenages comportent un trou de centrage ou sont pré-percés (cela peut varier en fonction de la technique de fabrication). C’est pourquoi la cote D2 stipulée dans le tableau est au maximum égale à la valeur maximale du perçage avec laquelle les engrenages sont livrés. Ce pré-perçage/trou de centrage peut être pourvu d’un trou lisse, trou lisse avec rainure ou un taraudage fourni par le client. Des inserts peuvent également être utilisés côté client pour réduire le diamètre.Indication de dessin :
Forme A : avec moyeu
Forme B : sans moyeu
Caractéristiques  :
RoHS
TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
 Fiche technique 22400_A Engrenages en acier, module 6, denture droite fraisée, angle de pression 20°, forme A, avec épaulement 205 kB

Dessins

Engrenages en acier, module 6, denture droite fraisée, angle de pression 20°,
forme A, avec épaulement

Sélection/filtre d'articles

RéférenceFormeB

DD1D2
max.
D3LNombre de
dents
CAOAcc.PrixCommander
22400-0160600012A60847220548012 53,37 €
22400-0160600013A60907820608013 70,12 €
22400-0160600015A601029020708015 79,14 €
22400-0160600016A601089520758016 86,00 €
22400-0160600018A6012010820808018 92,80 €
22400-0160600020A6013212020908020 86,26 €
22400-0160600024A60156144251108024 109,49 €
22400-0160600025A60162150251108025 128,73 €
