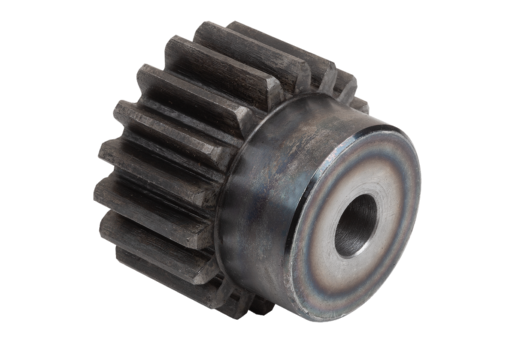

        Engrenages en acier, module 3 Denture droite trempée, angle de pression 20°

Description de l'article/illustrations du produit

DescriptionMatière :Acier 1.0503 (C45).Finition :Denture droite fraisée.
Denture trempée par induction à 50 +4 HRC.
Angle de pression 20°, poli.Nota :Le durcissement modifie la qualité de la denture à 10-11 env.
Les engrenages possèdent un point de centrage ou sont pré-percés.

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique 22401 Engrenages en acier, module 3 Denture droite trempée, angle de pression 20°

308 kB

Dessins

Sélection/filtre d'articles

Référence	Forme	Type de forme	Module	Nombre de dents	B	D	D1	D2 max.	D3	L	Prix
22401-0130300012	A	avec moyeu	3	12	30	42	36	12	27	50	21,05 €
22401-0130300015	A	avec moyeu	3	15	30	51	45	12	35	50	27,71 €
22401-0130300018	A	avec moyeu	3	18	30	60	54	14	45	50	35,87 €
22401-0130300020	A	avec moyeu	3	20	30	66	60	14	45	50	38,27 €
22401-0130300024	A	avec moyeu	3	24	30	78	72	16	50	50	47,09 €
22401-0130300025	A	avec moyeu	3	25	30	81	75	16	60	50	48,48 €
22401-0130300030	A	avec moyeu	3	30	30	96	90	16	60	50	60,47 €
22401-0130300036	A	avec moyeu	3	36	30	114	108	20	70	50	69,60 €
22401-0130300040	A	avec moyeu	3	40	30	126	120	20	80	50	77,07 €
