        Engrenages en acier, module 4 Denture droite trempée, angle de pression 20°

Description de l'article/illustrations du produit

DescriptionMatière :Acier 1.0503 (C45).Finition :Denture droite fraisée.
Denture trempée par induction à 50 +4 HRC.
Angle de pression 20°, poli.Nota :Le durcissement modifie la qualité de la denture à 10-11 env.
Les engrenages possèdent un point de centrage ou sont pré-percés.

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique 22401 Engrenages en acier, module 4 Denture droite trempée, angle de pression 20°

286 kB

Dessins

Sélection/filtre d'articles

Référence	Forme	Type de forme	Module	Nombre de dents	B	D	D1	D2 max.	D3	L	Prix
22401-0140400012	A	avec moyeu	4	12	40	56	48	14	35	60	38,18 €
22401-0140400015	A	avec moyeu	4	15	40	68	60	14	45	60	48,56 €

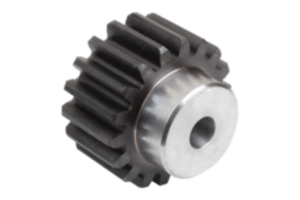

22401-0140400018	A	avec moyeu	4	18	40	80	72	16	50	60	54,82 €
22401-0140400020	A	avec moyeu	4	20	40	88	80	16	60	60	59,54 €
22401-0140400024	A	avec moyeu	4	24	40	104	96	20	75	60	67,96 €
22401-0140400025	A	avec moyeu	4	25	40	108	100	20	75	60	67,23 €
22401-0140400030	A	avec moyeu	4	30	40	128	120	20	75	60	91,66 €
22401-0140400036	A	avec moyeu	4	36	40	152	144	25	80	60	119,86 €
