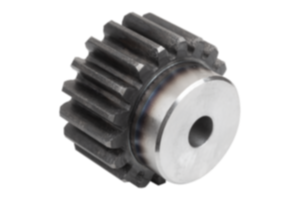

        Engrenages en acier, module 5 Denture droite trempée, angle de pression 20°

Description de l'article/illustrations du produit

DescriptionMatière :Acier 1.0503 (C45).Finition :Denture droite fraisée.
Denture trempée par induction à 50 +4 HRC.
Angle de pression 20°, poli.Nota :Le durcissement modifie la qualité de la denture à 10-11 env.
Les engrenages possèdent un point de centrage ou sont pré-percés.

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique 22401 Engrenages en acier, module 5 Denture droite trempée, angle de pression 20°

309 kB

Dessins

Sélection/filtre d'articles

Référence	Forme	Type de forme	Module	Nombre de dents	B	D	D1	D2 max.	D3	L	Prix
22401-0150500012	A	avec moyeu	5	12	50	70	60	20	45	75	55,77 €
22401-0150500015	A	avec moyeu	5	15	50	85	75	20	60	75	68,14 €
22401-0150500018	A	avec moyeu	5	18	50	100	90	20	70	75	81,95 €
22401-0150500020	A	avec moyeu	5	20	50	110	100	20	80	75	84,28 €
22401-0150500024	A	avec moyeu	5	24	50	130	120	20	90	75	110,93 €
22401-0150500025	A	avec moyeu	5	25	50	135	125	20	90	75	117,70 €
22401-0150500030	A	avec moyeu	5	30	50	160	150	25	110	75	163,36 €
