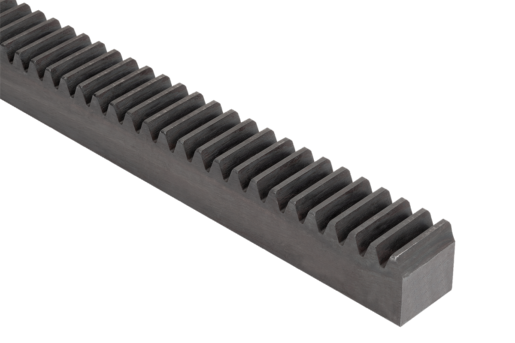

        Crémaillères en acier Denture droite trempée, angle de pression 20°

Description de l'article/illustrations du produit

DescriptionMatière :Acier 1.0503 (C45).Finition :Denture droite fraisée.
Denture trempée par induction à 50 +4 HRC.
Angle de pression 20°, poli.Nota :Les crémaillères sont prévues pour être aboutées.

Le durcissement modifie la qualité de la denture à 10-11 env.Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique 22421 Crémaillères en acier Denture droite trempée, angle de pression 20°

162 kB

Dessins

Sélection/filtre d'articles

Référence	Module	B	H	H1	L Longueur nominale	L Longueur réelle	Prix
22421-020200X1000	2	20	20	18	1000	1005,31	71,83 €
22421-020200X2000	2	20	20	18	2000	2004,34	109,58 €
22421-025250X1000	2,5	25	25	22,5	1000	1005,31	101,77 €
22421-025250X2000	2,5	25	25	22,5	2000	2002,77	173,40 €
22421-030300X1000	3	30	30	27	1000	1008,45	110,63 €
22421-030300X2000	3	30	30	27	2000	2007,48	199,06 €
22421-040400X1000	4	40	40	36	1000	1005,31	150,69 €
22421-040400X2000	4	40	40	36	2000	2010,62	269,05 €
22421-050500X1000	5	50	50	45	1000	1005,31	206,91 €
22421-050500X2000	5	50	50	45	2000	2010,62	401,21 €
22421-060600X1000	6	60	60	54	1000	1017,88	280,44 €
22421-060600X2000	6	60	60	54	2000	2016,9	502,15 €
