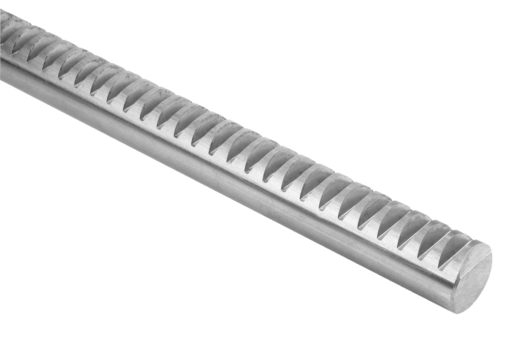

Crémaillères rondes en inox,
denture droite fraisée, angle de pression 20°
22425-20

Crémaillères rondes en inox, denture droite fraisée, angle de...

retour

Description de l'article/illustrations du produit

DescriptionMatière :Inox 1.4305.Finition :Denture fraisée, engrènement droit.
Angle de pression 20°, poli.
Diamètre extérieur étiré tolérance h9.
Nota :Les crémaillères sont fraisées en surface coté denture.
Il en résulte les tolérances minimales pour les cotes H et H1 :
jusqu'au module 2 : -0,2 mm.
Module 2,5 jusqu'à 3 : -0,3 mm.
Caractéristiques  :
RoHSInox
TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
 Fiche technique 22425-20 Crémaillères rondes en inox, denture droite fraisée, angle de pression 20° 147 kB

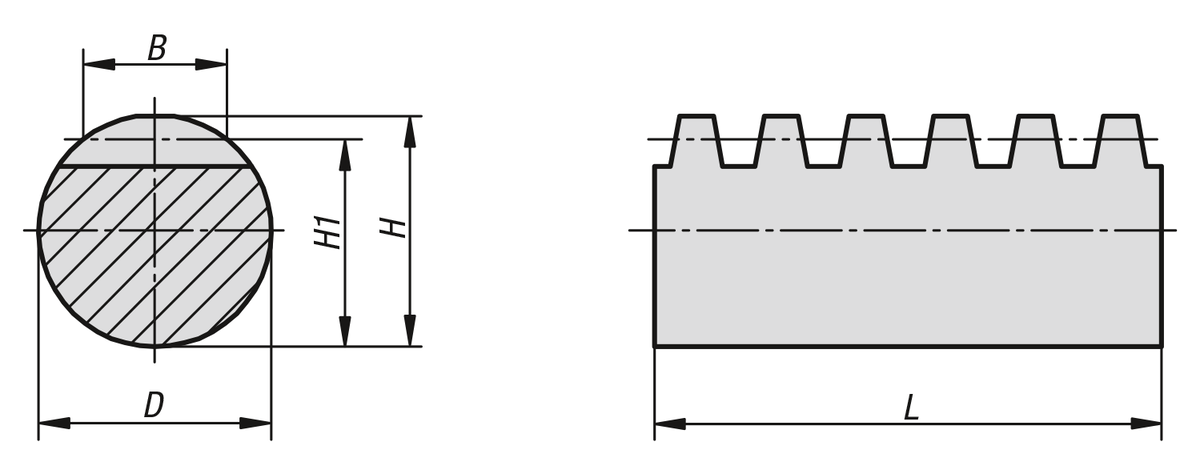

Dessins

Crémaillères rondes en inox,
denture droite fraisée, angle de pression 20°

Sélection/filtre d'articles

RéférenceModuleB

DHH1LCAOAcc.PrixCommander
22425-20-110060X100016101091000 125,24 €
22425-20-110060X200016101092000 204,93 €
22425-20-115090X10001,59151513,51000 126,19 €
22425-20-115090X20001,59151513,52000 239,09 €
22425-20-120120X10002122020181000 129,03 €
22425-20-120120X20002122020182000 258,06 €
22425-20-125150X10002,515252522,51000 153,70 €
22425-20-125150X20002,515252522,52000 341,55 €
22425-20-130180X10003183030271000 198,10 €
22425-20-130180X20003183030272000 418,21 €
22425-20-140240X10004244040361000 290,32 €
22425-20-140240X20004244040362000 614,79 €
