Description de l'article/illustrations du produit

DescriptionMatière :Corps en thermoplastique polyamide renforcé de fibre de verre.
Regard en thermoplastique polyamide.
Joint torique et joint plat en caoutchouc (NBR).
Réflecteur en plastique PVC.
Vis et écrou hexagonal en acier.
Finition :Corps noir.
Regard transparent, haute résistance mécanique, inaltérable.
Réflecteur blanc.
Vis et écrou hexagonal zingués.
Nota :En plus du contrôle visuel, les indicateurs de niveau d'huile peuvent émettre un signal électrique lorsque la température du liquide à l'intérieur du réservoir atteint le seuil de 70 °C.

Le contrôle de la température s'effectue à l'aide d'un commutateur de température (bimétallique). Lorsque la température définie est atteinte, le circuit est soit fermé (NO) soit ouvert (NC) par le capteur, en fonction du modèle.

Le regard est constitué de deux composants transparents, qui sont soudés par ultrasons après assemblage. Ceci assure une étanchéité de tout le corps.

La pression maximale est de 1 bar. Le couple de serrage maximal des vis de fixation est de 5 Nm.

Le regard présente une bonne résistance mécanique et est compatible avec les huiles minérales, l'essence, les lubrifiants, le pétrole, les solvants et la plupart des agents chimiques. Il convient d'éviter tout contact avec des solutions alcooliques et de l'eau chaude.

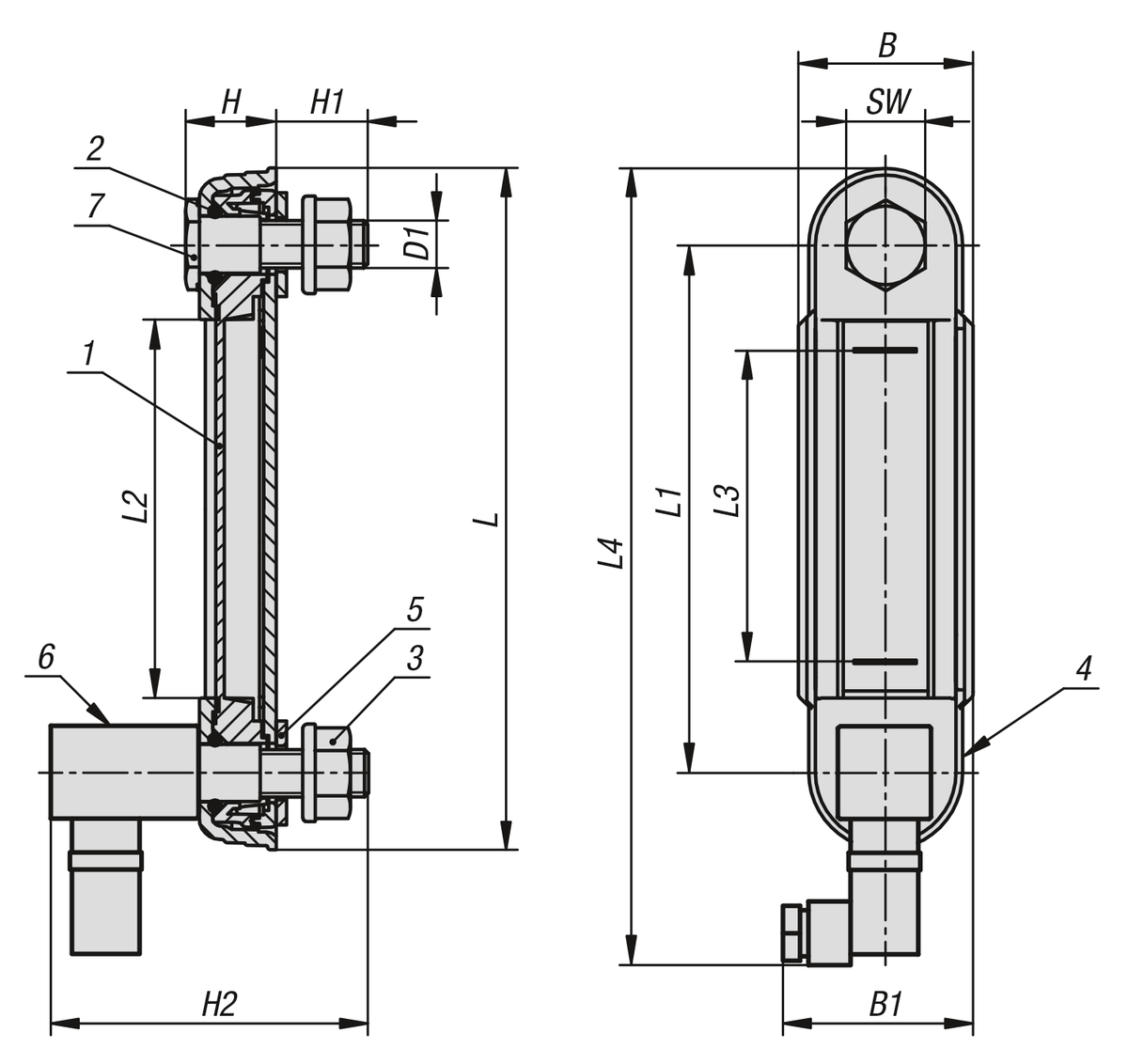

Plage de température :Température de service maximale : 75 °C.Montage :La fixation de l'indicateur de niveau d'huile s'effectue à l'aide de deux taraudages M12 ou bien de deux perçages Ø 12,2 mm (± 0,2 mm) avec des écrous à collerette. Entraxe pour les alésages de fixation = L1 ± 0,3.Indication de dessin :
1) Regard
2) Joint torique
3) Écrou à collerette M12
4) Corps
5) Joint plat
6) Capteur de température
7) Vis creuse M12
Caractéristiques  :
RoHS
TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
 Fiche technique 28000-11 Indicateur de niveau d'huile avec contrôle électrique de la température 163 kB
 Informations techniques indicateur de niveau d'huile 117 kB

Dessins

Indicateur de niveau d'huile avec contrôle électrique de la température

Sélection/filtre d'articles

RéférenceMarquageBB1D1

HH1H2LL1L2L3L4SWNombre de
vis de fixation
CAOAcc.PrixCommander
28000-11-112712NO4245M122121801641279175191192 106,61 €
28000-11-212712NC4245M122121801641279175191192 106,61 €
