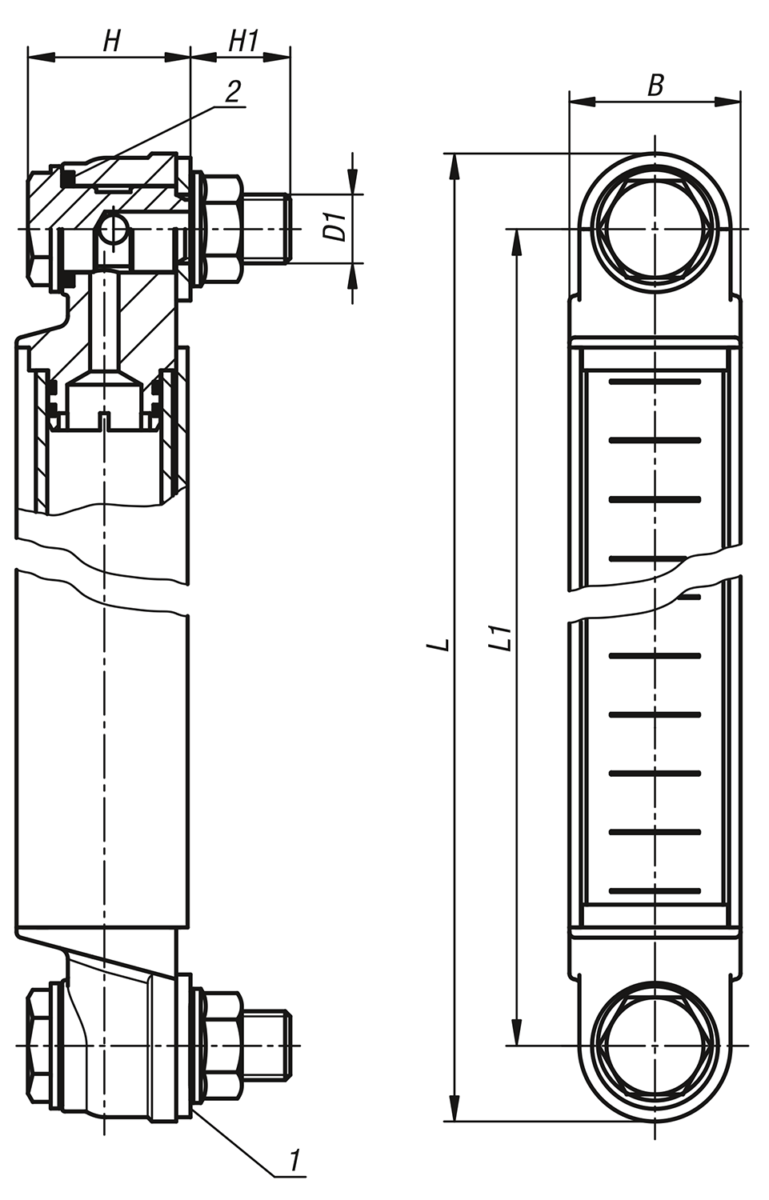

DescriptionMatière :Carter aluminium. Tube polycarbonate. Bouchons polyamide. Joint torique et joint plat en caoutchouc (NBR) 70 Shore. Vis et Ecrous six pans en acier. Finition :Regard transparent. Vis et écrous zingués.Nota :Nos indicateurs de niveau d’huile se montent soit comme indiqué sur la figure ci-contre, soit directement dans des trous taraudés. Entraxe des trous de fixation = L1 ± 0,3. La température maximale de fonctionnement est de 90°C. La pression maximale est de 1 bar. Le couple de serrage maximal des vis de fixation est de 5 Nm.Indication de dessin :
1) Joint plat 2) Joint torique
Caractéristiques :
TéléchargementLes informations sont ici réunies sous forme de fichier PDF :
Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
