Matière
Corps et couvercle en laiton.
Ressort de compression en inox.
Garniture de fermeture en laiton.
Joint torique en caoutchouc (NBR).
Ressort de compression en inox.
Garniture de fermeture en laiton.
Joint torique en caoutchouc (NBR).
Finition
Joint plat sans amiante.
Afficher plus
Afficher moins
Description
Matière
Corps et couvercle en laiton.
Ressort de compression en inox.
Garniture de fermeture en laiton.
Joint torique en caoutchouc (NBR).
Ressort de compression en inox.
Garniture de fermeture en laiton.
Joint torique en caoutchouc (NBR).
Finition
Joint plat sans amiante.
Nota
Pression d’ouverture : 0,35 bar (±0,05).
Principe fonctionnel
Voir bouchon à évent à clapet anti-retour 28038.

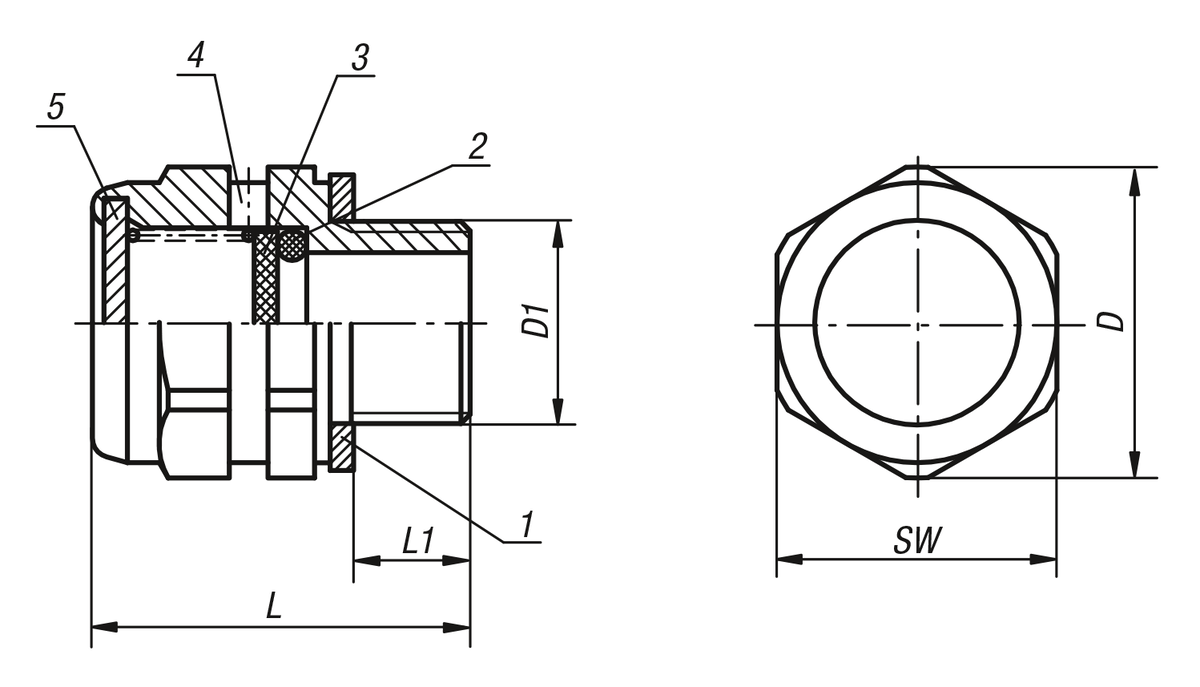

Indication de dessin
1) Joint plat
2) Joint torique
3) Garniture de clapet
4) Event 2x
5) Capsule
2) Joint torique
3) Garniture de clapet
4) Event 2x
5) Capsule
