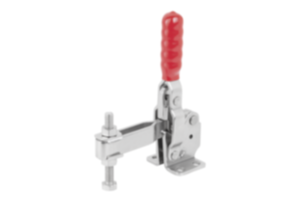

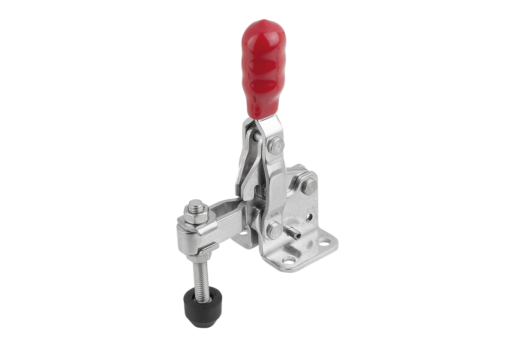

        Sauterelle à levier vertical avec embase horizontale et broche de pression réglable

Description de l'article/illustrations du produit

DescriptionMatière :Acier ou Inox.Finition :Acier zingué.
Inox naturel.
Poignée plastique résistante à l'huile.Nota :Pour les modèles 05715-10-001000, 05715-10-101000, 05715-10-001800, 05715-10-.010001, 05715-10-001600, 05715-10-101600, 05715-10-002400 et 05715-10-004000, un patin en néoprène est compris dans la livraison.Accessoires :05240
05241
05260
05885-01
05887-01
05888
05280
05891-01
05880-01Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique 05715-10 Sauterelle à levier vertical avec embase horizontale et broche de pression réglable

356 kB

Informations techniques

1,7 MB

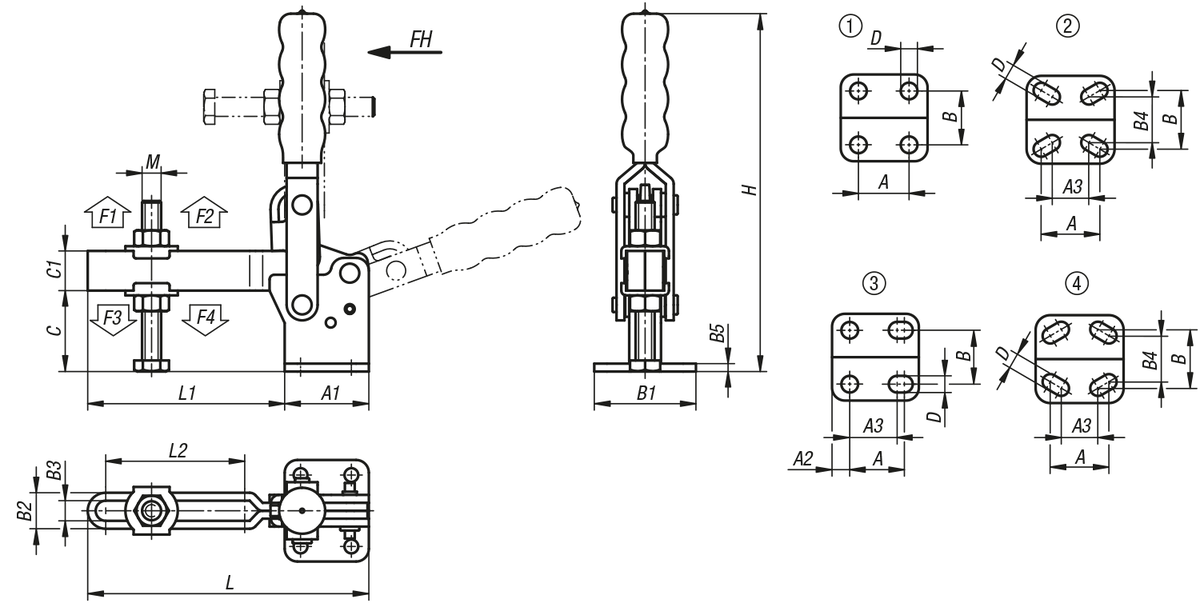

Dessins

Sélection/filtre d'articles

Référence	Matière du corps de base	Gabarit des perçages	Angle d'ouverture du bras de fixation	Angle d'ouverture de la poignée	Force manuelle FH (N)	Force de retenue F1 N	Force de retenue F2 N	Force de serrage F3 N	Force de serrage F4 N	Prix
05715-10-001000	acier	1	120°	85°	50	700	1000	500	700	14,04 €
05715-10-001800	acier	1	95°	60°	100	800	1800	600	1200	15,46 €
05715-10-010001	acier	2	96°	69°	50	700	1000	500	800	17,31 €
05715-10-001600	acier	1	95°	75°	100	1200	1600	800	1000	17,51 €
05715-10-002000	acier	4	108°	70°	100	1000	2000	900	1200	16,77 €
05715-10-002400	acier	1	100°	56°	150	1200	2400	800	1600	18,99 €
05715-10-002600	acier	1	90°	70°	150	1000	2600	800	1600	22,20 €
05715-10-004000	acier	1	112°	61°	250	2000	4000	1400	3000	27,61 €
05715-10-040001	acier	1	90°	70°	250	2000	4000	1400	3000	30,96 €
05715-10-007000	acier	1	90°	70°	250	3200	7000	1400	3000	42,22 €
05715-10-003600	acier	3	106°	67°	100	1800	3600	900	1800	25,25 €
05715-10-008000	acier	1	100°	50°	280	3000	8000	1800	3900	55,18 €
05715-10-101000	acier inoxydable	1	120°	85°	50	700	1000	500	700	37,34 €
05715-10-101800	acier inoxydable	1	95°	60°	100	800	1800	600	1200	31,72 €
05715-10-101600	acier inoxydable	1	95°	75°	100	1200	1600	800	1000	43,26 €
05715-10-102600	acier inoxydable	1	90°	70°	150	1000	2600	800	1600	54,08 €
05715-10-102400	acier inoxydable	1	100°	56°	150	1200	2400	800	1600	39,57 €
05715-10-104000	acier inoxydable	1	112°	61°	250	2000	4000	1400	3000	50,29 €

Référence	Matière du corps de base	A	A1	A2	A3	B	B1	B2	B3	B4	B5	C	C1	D	H	L	L1	L2	M	Prix
05715-10-001000	acier	16	26	-	-	24	34	9,5	5,5	-	2	16	9	4,4	88	57	31	16,6	M5x35	14,04 €
05715-10-001800	acier	12,7	25,4	-	-	27	39,7	13	7	-	3	22,7	9,5	5,2	104	64,7	33,7	19,9	M6x44	15,46 €
05715-10-010001	acier	16	29	-	14	24	34	10	5	17,5	2,5	22	10	4,8	97	67	38	27,9	M5x35	17,31 €
05715-10-001600	acier	12,7	27	-	-	26,8	37,8	12,2	6,2	-	3	23	11	5,2	125	70	43	24,9	M6x50	17,51 €
05715-10-002000	acier	19	35	-	12,7	27	42	11	6	25	3	29	13	5,5	135	79	44	32,9	M6x50	16,77 €
05715-10-002400	acier	19	34,9	-	-	31,8	46	14,3	8,3	-	3	31,8	16	7,2	141	117,2	73,2	49,4	M8x63	18,99 €
05715-10-002600	acier	19	35	-	-	32	47	14,9	8,9	-	3	32	17,5	7,1	178	110,2	75,2	50,1	M8x60	22,20 €
05715-10-004000	acier	31,8	49,2	-	-	45,3	64,3	19	11	-	3	44	19	8,7	206	139,5	90,3	63,5	M10x85	27,61 €
05715-10-040001	acier	32	50	-	-	45	64	18,6	10,6	-	4	42	22	8,3	220,4	142,8	92,8	62,2	M10x80	30,96 €
05715-10-007000	acier	32	53	-	-	45	64	22,7	12,7	-	5	51	25	8,7	226	177	124	90	M12x100	42,22 €
05715-10-003600	acier	25	43	9	19	33,7	51,2	14,8	8,8	-	3	35	19	8	197	143	100	70	M8x60	25,25 €
05715-10-008000	acier	50,8	76,2	-	-	69,8	95,2	26,5	16,5	-	8	82,1	31,8	12,3	303	229,2	153	105	M16x150	55,18 €
05715-10-101000	acier inoxydable	16	26	-	-	24	34	9,5	5,5	-	2	16	9	4,4	88	57	31	16,6	M5x35	37,34 €
05715-10-101800	acier inoxydable	12,7	25,4	-	-	27	39,7	13	7	-	3	22,7	9,5	5,2	104	64,7	33,7	19,9	M6x40	31,72 €
05715-10-101600	acier inoxydable	12,7	27	-	-	26,8	37,8	12,2	6,2	-	3	23	11	5,2	125	70	43	24,9	M6x50	43,26 €
05715-10-102600	acier inoxydable	19	35	-	-	32	47	14,9	8,9	-	3	32	17,5	7,1	178	110,2	75,2	50,1	M8x60	54,08 €
05715-10-102400	acier inoxydable	19	34,9	-	-	31,8	46	14,3	8,3	-	3	31,8	16	7,2	141	117,2	73,2	49,4	M8x60	39,57 €
05715-10-104000	acier inoxydable	31,8	49,2	-	-	45,3	64,3	19	11	-	3	44	19	8,7	206	139,5	90,3	63,5	M10x80	50,29 €
