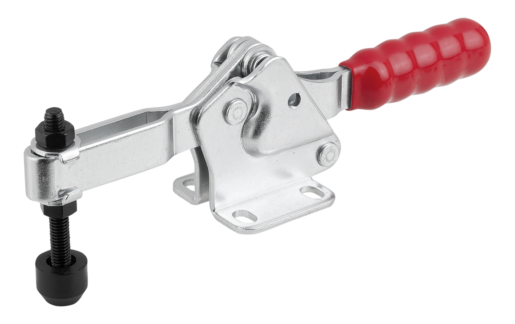

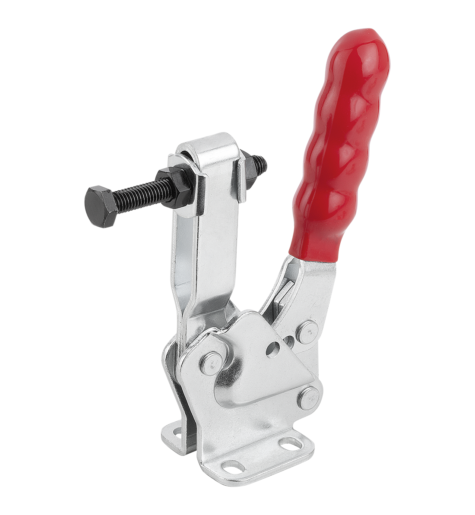

        Sauterelle à levier horizontal avec embase horizontale et broche de pression réglable

Description de l'article/illustrations du produit

DescriptionMatière :Acier ou Inox.Finition :Acier zingué.
Inox naturel.
Poignée plastique résistante à l'huile.Nota :Pour les modèles 05775-03-02500 et 05775-03-12500, un patin en néoprène est compris dans la livraison.Accessoires :05240
05241
05260
05885
05885-01
05886
05587
05887-01
05888
05280
05891-01
05880-01Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique 05775-03 Sauterelle à levier horizontal avec embase horizontale et broche de pression réglable

428 kB

Informations techniques

1,7 MB

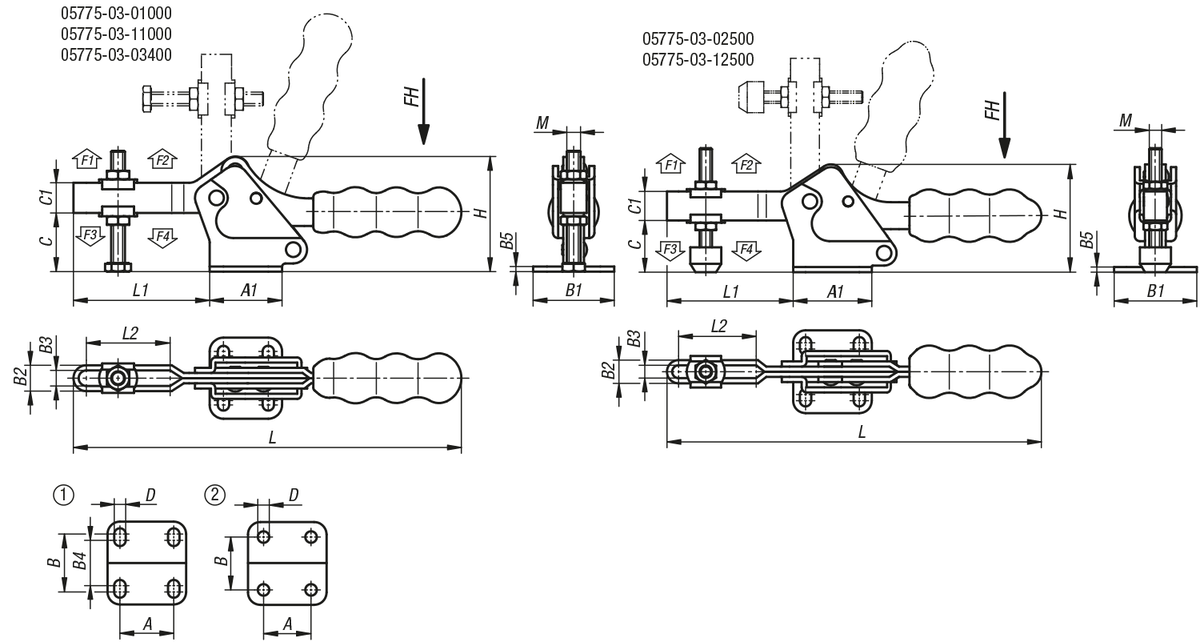

Dessins

Sélection/filtre d'articles

Référence	Matière du corps de base	Gabarit des perçages	Angle d'ouverture du bras de fixation	Angle d'ouverture de la poignée	Force manuelle FH (N)	Force de retenue F1 N	Force de retenue F2 N	Force de serrage F3 N	Force de serrage F4 N	Prix
05775-03-01000	acier	2	96°	78°	80	500	1000	250	500	13,98 €
05775-03-02500	acier	1	93°	76°	150	1200	2500	400	1000	20,61 €
05775-03-03400	acier	1	90°	72°	200	1400	3400	800	1900	27,32 €
05775-03-05000	acier	1	90°	72°	250	2200	5000	1100	3000	36,33 €
05775-03-06000	acier	2	94°	80°	250	3000	6000	1200	3200	55,36 €
05775-03-11000	acier inoxydable	2	96°	78°	80	500	1000	250	500	25,97 €
05775-03-12500	acier inoxydable	1	93°	76°	150	1200	2500	400	1000	38,88 €

Référence	Matière du corps de base	A	A1	B	B1	B2	B3	B4	B5	C	C1	D	H	L	L1	L2	M	Prix
05775-03-01000	acier	13,5	25	16,8	27	9,3	5,3	-	2	19	9,5	5,2	38,5	112	37	22,8	M5x40	13,98 €
05775-03-02500	acier	26	38	28	40	11,2	6,2	22	2,5	25	14	5,5	52,1	173	61	37,5	M6x50	20,61 €
05775-03-03400	acier	26	42	31	47	15	9	26	3	34	17,5	6,6	66,5	225	79	48,6	M8x60	27,32 €
05775-03-05000	acier	41,2	59	43	59	19,4	11,4	39	4	45	23	8,7	90,1	277	108	72,9	M10x80	36,33 €
05775-03-06000	acier	41,2	66	41,3	67	23,2	13,2	-	5	59	26	8,7	110,4	308	128	87,2	M12x100	55,36 €
05775-03-11000	acier inoxydable	13,5	25	16,8	27	9,3	5,3	-	2	19	9,5	5,2	38,5	112	37	22,8	M5x40	25,97 €
05775-03-12500	acier inoxydable	26	38	28	40	11,2	6,2	22	2,5	25	14	5,5	52,1	173	61	37,5	M6x50	38,88 €
