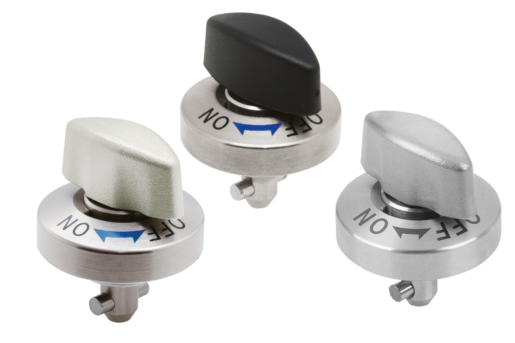

05591Verrou quart de tour en Inox avec bouton plastique ou inox |
retour |
|
|
DescriptionMatière :Corps en inox.
Boulons en acier ou en inox.
Broche en inox.
Bouton en inox ou en thermoplastique PA (polyamide).Finition :Corps poli.
Boulon nickelé ou poli.
Broche polie.
Bouton en PA renforcé de fibre de verre, noir.
Bouton en inox, poli.Nota :Des vis de fixation M2 ou M3 sont fournies.
Possibilité de montage de la forme A
pour des plaques d'une épaisseur de 6 ou 12 mm.
Possibilité de montage de la forme B
pour des plaques d'une épaisseur de 12 à 20 mm.Accessoires :Plaques de bridage 05592Indication de dessin : TéléchargementLes informations sont ici réunies sous forme de fichier PDF :
Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
|
Verrou quart de tour inox, avec bouton plastique |
plus d'infos |
Sélection/filtre d'articles |
|
| Référence | Matière
de composant | Finition 2 | D | L | D1 | D2 | D3 | D4 | H | H1 | M | D5 | D6 | D7 | D8 | T | T1 | Force
de serrage
N | Force de
cisaillement
kN | Force
d'extraction F
en kN | Résistance
à température
| CAO | Acc. | Prix | Commander |
|---|
| 05591-516 | plastique | tige filetée en acier | 5 | 15,5 | 14 | 25 | 20 | 21 | 19 | 6,5 | M2x3 | 14 | 26 | 4,4 | 2,4 | 6 | 6-10 | 60 | 1,8 | 1,2 | ≤130 °C |  | | 32,26 € | | | 05591-817 | plastique | tige filetée en acier | 8 | 17 | 18 | 34 | 32 | 28 | 26 | 10 | M3x4 | 18 | 35 | 6,5 | 3,4 | 6 | 6-14 | 90 | 3,2 | 2,6 | ≤130 °C | | | 33,18 € | | | 05591-823 | plastique | tige filetée en acier | 8 | 23 | 18 | 34 | 32 | 28 | 26 | 10 | M3x4 | 18 | 35 | 6,5 | 3,4 | 12 | 12-20 | 90 | 3,2 | 2,6 | ≤130 °C | | | 33,18 € | |
|
Verrou quart de tour en Inox, avec bouton en Inox |
plus d'infos |
Sélection/filtre d'articles |
|
| Référence | Matière
de composant | Finition 2 | D | L | D1 | D2 | D3 | D4 | H | H1 | M | D5 | D6 | D7 | D8 | T | T1 | Force
de serrage
N | Force de
cisaillement
kN | Force
d'extraction F
en kN | Résistance
à température
| CAO | Acc. | Prix | Commander |
|---|
| 05591-5161 | acier inoxydable | tige filetée en acier | 5 | 15,5 | 14 | 25 | 20 | 21 | 19 | 6,5 | M2x3 | 14 | 26 | 4,4 | 2,4 | 6 | 6-10 | 60 | 1,8 | 1,2 | ≤200 °C | | | 40,56 € | | | 05591-8171 | acier inoxydable | tige filetée en acier | 8 | 17 | 18 | 34 | 32 | 28 | 25,5 | 10 | M3x4 | 18 | 35 | 6,5 | 3,4 | 6 | 6-14 | 90 | 3,2 | 2,6 | ≤200 °C | | | 42,39 € | | | 05591-8231 | acier inoxydable | tige filetée en acier | 8 | 23 | 18 | 34 | 32 | 28 | 25,5 | 10 | M3x4 | 18 | 35 | 6,5 | 3,4 | 12 | 12-20 | 90 | 3,2 | 2,6 | ≤200 °C | | | 42,39 € | | | 05591-15161 | acier inoxydable | goupille en inox | 5 | 15,5 | 14 | 25 | 20 | 21 | 19 | 6,5 | M2x3 | 14 | 26 | 4,4 | 2,4 | 6 | 6-10 | 60 | 1,8 | 1,2 | ≤200 °C | | | 50,36 € | | | 05591-18171 | acier inoxydable | goupille en inox | 8 | 17 | 18 | 34 | 32 | 28 | 25,5 | 10 | M3x4 | 18 | 35 | 6,5 | 3,4 | 6 | 6-14 | 90 | 3,2 | 2,6 | ≤200 °C | | | 53,08 € | | | 05591-18231 | acier inoxydable | goupille en inox | 8 | 23 | 18 | 34 | 32 | 28 | 25,5 | 10 | M3x4 | 18 | 35 | 6,5 | 3,4 | 12 | 12-20 | 90 | 3,2 | 2,6 | ≤200 °C | | | 53,08 € | |
|
