Description de l'article/illustrations du produit

DescriptionMatière :Corps en inox.
Boulon en acier.
Doigt en inox.
Bouton en thermoplastique PA (polyamide).
Finition :Corps poli.
Boulon nickelé.
Doigt poli.
Bouton en PA renforcé de fibre de verre, noir.
Nota :Des vis de fixation M2 ou M3 sont fournies.
Possibilité de montage de la forme A
pour des plaques d'une épaisseur de 6 ou 12 mm.
Possibilité de montage de la forme B
pour des plaques d'une épaisseur de 12 à 20 mm.
Accessoires :Plaques de bridage 05592
TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
 Fiche technique 05591_KN Verrou quart de tour inox, avec bouton plastique 242 kB

Dessins

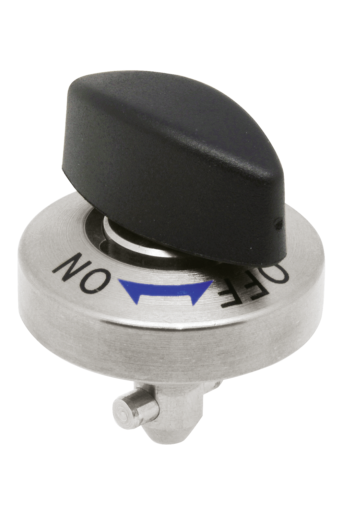

Verrou quart de tour inox, avec bouton plastique

Sélection/filtre d'articles

RéférenceMatière
de composant
Finition 2DLD1D2D3D4HH1MD5D6D7D8TT1Force
de serrage
N
Force de
cisaillement
kN
Force
d'extraction F
en kN
Résistance
à température
CAOAcc.PrixCommander
05591-516plastiquetige filetée en acier515,514252021196,5M2x314264,42,466-10601,81,2≤130 °C 32,26 €
05591-817plastiquetige filetée en acier817183432282610M3x418356,53,466-14903,22,6≤130 °C 33,18 €
05591-823plastiquetige filetée en acier823183432282610M3x418356,53,41212-20903,22,6≤130 °C 33,18 €
