06401_15Poignée indexable basse en Inox avec vis, 15 degré |
retour |
|
Description de l'article/illustrations du produit |
|
|
DescriptionMatière :Insert en Inox 1.4305 (correspond à AISI 303).
Boule en plastique noir.Finition :Acier inox naturel.Sur demande :Autres filetages, longueurs de vis et finitions spéciales.

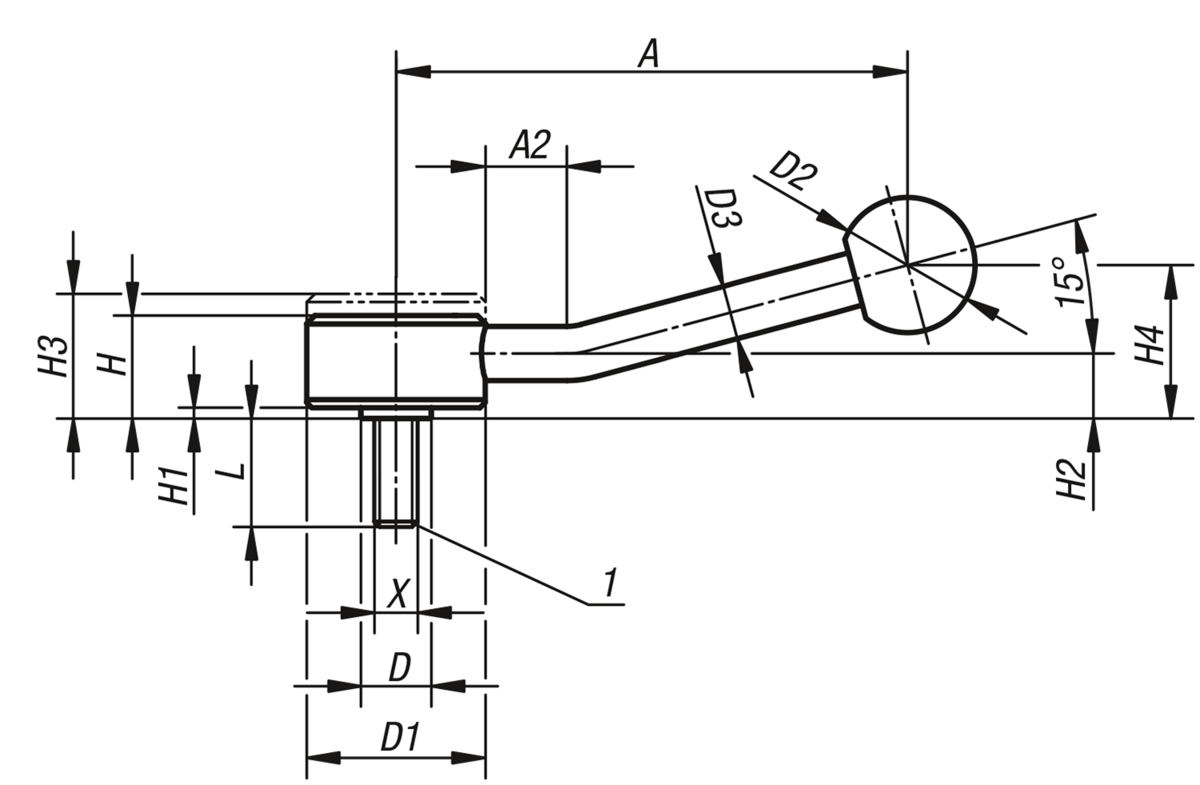

Les cotes «H1» et «A» sont disponibles dans d’autres longueurs (prix spécifique).Indication de dessin :1) Bout plat chanfreiné DIN EN ISO 4753 TéléchargementLes informations sont ici réunies sous forme de fichier PDF :
Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
|
Sélection/filtre d'articles |
|
| Référence | Forme | X | A=Longueur de poignée | A2 | D | D1 | D2 | D3 | H | H1 | H2 | H3 | H4 | Nombre de
dents
| L | CAO | Acc. | Prix | Commander |
|---|
| 06401-1082X30 | 15° | M8 | 100 | 15 | 13,5 | 33 | 25 | 10 | 19 | 2 | 12 | 23 | 29 | 26 | 30 |  | | 38,34 € | | | 06401-1082X40 | 15° | M8 | 100 | 15 | 13,5 | 33 | 25 | 10 | 19 | 2 | 12 | 23 | 29 | 26 | 40 | | | 40,16 € | | | 06401-1082X50 | 15° | M8 | 100 | 15 | 13,5 | 33 | 25 | 10 | 19 | 2 | 12 | 23 | 29 | 26 | 50 | | | 40,16 € | | | 06401-2102X30 | 15° | M10 | 127 | 15 | 19 | 41 | 30 | 12 | 22 | 2 | 13,5 | 26 | 38 | 30 | 30 | | | 46,81 € | | | 06401-2102X40 | 15° | M10 | 127 | 15 | 19 | 41 | 30 | 12 | 22 | 2 | 13,5 | 26 | 38 | 30 | 40 | | | 49,35 € | | | 06401-2102X50 | 15° | M10 | 127 | 15 | 19 | 41 | 30 | 12 | 22 | 2 | 13,5 | 26 | 38 | 30 | 50 | | | 49,35 € | | | 06401-2102X60 | 15° | M10 | 127 | 15 | 19 | 41 | 30 | 12 | 22 | 2 | 13,5 | 26 | 38 | 30 | 60 | | | 49,35 € | | | 06401-2122X30 | 15° | M12 | 127 | 15 | 19 | 41 | 30 | 12 | 22 | 2 | 13,5 | 26 | 38 | 30 | 30 | | | 46,81 € | | | 06401-2122X40 | 15° | M12 | 127 | 15 | 19 | 41 | 30 | 12 | 22 | 2 | 13,5 | 26 | 38 | 30 | 40 | | | 49,35 € | | | 06401-2122X50 | 15° | M12 | 127 | 15 | 19 | 41 | 30 | 12 | 22 | 2 | 13,5 | 26 | 38 | 30 | 50 | | | 49,35 € | | | 06401-2122X60 | 15° | M12 | 127 | 15 | 19 | 41 | 30 | 12 | 22 | 2 | 13,5 | 26 | 38 | 30 | 60 | | | 49,35 € | | | 06401-3162X40 | 15° | M16 | 145 | 15 | 23 | 45 | 37 | 14 | 28 | 2 | 17 | 33 | 48 | 36 | 40 | | | 58,32 € | | | 06401-3162X50 | 15° | M16 | 145 | 15 | 23 | 45 | 37 | 14 | 28 | 2 | 17 | 33 | 48 | 36 | 50 | | | 58,32 € | | | 06401-3162X60 | 15° | M16 | 145 | 15 | 23 | 45 | 37 | 14 | 28 | 2 | 17 | 33 | 48 | 36 | 60 | | | 58,32 € | |
