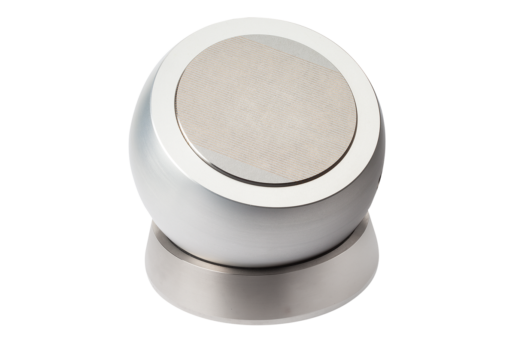

Description de l'article/illustrations du produit

DescriptionMatière :Bille aluminium.
Bloc de serrage à aimant néodyme, corps de base en acier.
Bague d'appui en acier garnie de cuir.Finition :anodisé.
Corps d'appui nickelée chimiquement.Nota :Les billes de serrage aimantées sont utilisées pour maintenir les composants dans une position de travail optimale lors du polissage, du montage et du soudage laser. Les billes peuvent être inclinées jusqu'à 90° selon la géométrie ou le poids de la pièce à maintenir. L'aimant peut être actionné ou libéré en utilisant la clé en T six pans fournie.Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique 09230 Billes de serrage aimantées

397 kB

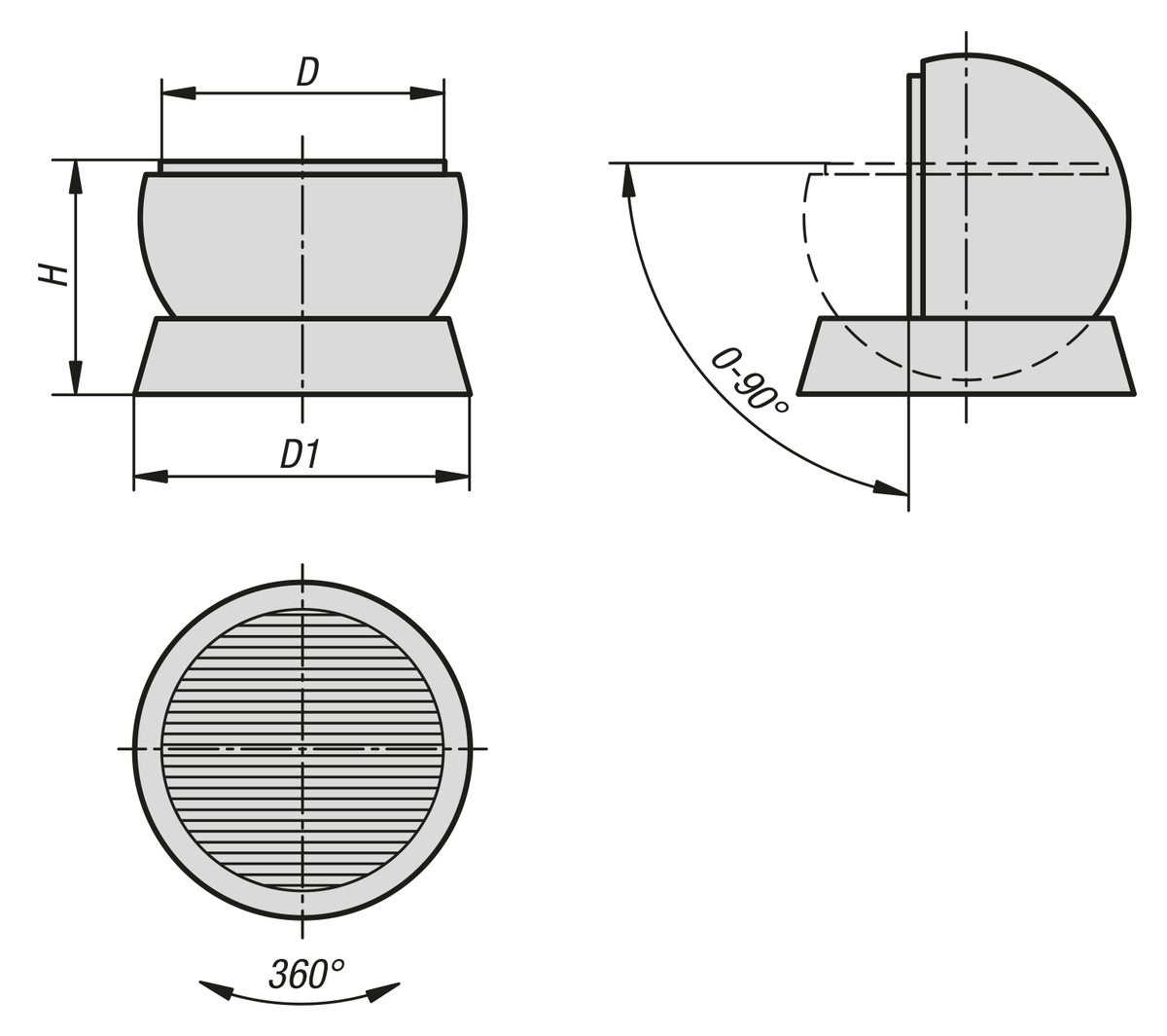

Dessins

Sélection/filtre d'articles

Référence	D	D1	H	Force d'attraction en N	Pas polaire	Prix
09230-0801	80	128	104	80	1,5+0,5	1 154,91 €
09230-1001	100	158	129	100	1,5+0,5	1 379,66 €
09230-1301	130	188	145	100	1,5+0,5	1 708,16 €
09230-1601	160	218	164	100	1,5+0,5	2 071,22 €
