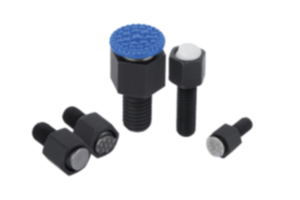

Support réglable à bille oscillante avec joint torique intégré
02006

Support réglable à bille oscillante avec joint torique intégré

retour

Description de l'article/illustrations du produit

Afficher/filtrer tous les articles
Description Matière : Corps : acier de traitement.
Bille : acier à outils. Forme K : POM.
Finition : Corps : acier traité.
Bille en acier : trempé et bruni.
Bille en POM: blanc.

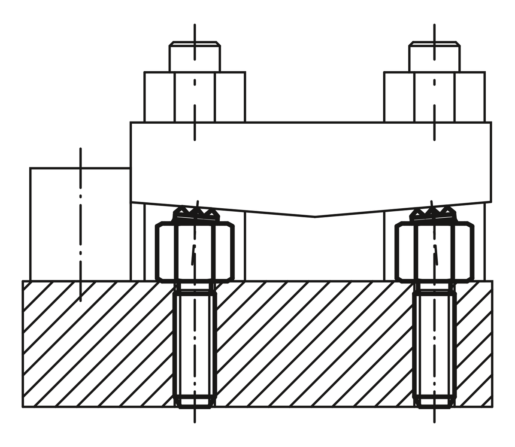

Nota : Les supports à bille oscillante servent de butées et d’appuis. Ils peuvent également s’intégrer dans des éléments de serrage ou d’appui standard.

Bille : protection anti-retournement intégrée.
Avantages : Le joint torique intégré maintient la bille et protège le support contre les impuretés et les corps étrangers.
Cela permet de garantir un fonctionnement optimal.
Téléchargement Les informations sont ici réunies sous forme de fichier PDF :
 Fiche technique 02006 Support réglable à bille oscillante avec joint torique intégré 221 kB

Dessins (aperçu complet)

Support réglable à bille oscillante avec joint torique intégré

Supports à bille oscillante réglables avec joint torique intégré, forme C, bille en acier avec plat, lisse

plus d'infos

Dessins

Supports à bille oscillante réglables avec joint torique intégré, forme C, bille en acier avec plat, lisse

Sélection/filtre d'articles

RéférenceFormeD1D2L1L2ESWBille-ØCharge admissible
kN max. (contraintes
statiques uniquement)
CAO Acc. Prix Commander
02006-106X012CM66129,511,51079 44,44 €
02006-106X025CM66259,511,51079 41,25 €
02006-106X040CM66409,511,51079 41,75 €
02006-108X012CM88,5121315131015 49,28 €
02006-108X025CM88,5251315131015 49,76 €
02006-108X040CM88,5401315131015 50,44 €

Supports à bille oscillante réglables avec joint torique, forme F, bille en acier avec plat, strié

plus d'infos

Dessins

Supports à bille oscillante réglables avec joint torique, forme F, bille en acier avec plat, strié

Sélection/filtre d'articles

RéférenceFormeD1D2L1L2ESWBille-ØCharge admissible
kN max. (contraintes
statiques uniquement)
CAO Acc. Prix Commander
02006-306X012FM66129,511,51079 47,10 €
02006-306X025FM66259,511,51079 47,76 €
02006-306X040FM66409,511,51079 48,26 €
02006-308X012FM88,5121315131015 52,26 €
02006-308X025FM88,5251315131015 51,01 €
02006-308X040FM88,5401315131015 53,78 €

Supports à bille oscillante réglables avec joint torique, forme K, bille en POM avec plat, lisse

plus d'infos

Dessins

Supports à bille oscillante réglables avec joint torique, forme K, bille en POM avec plat, lisse

Sélection/filtre d'articles

RéférenceFormeD1D2L1L2ESWBille-ØCharge admissible
kN max. (contraintes
statiques uniquement)
CAO Acc. Prix Commander
02006-706X012KM66129,511,51072 43,08 €
02006-706X025KM66259,511,51072 43,59 €
02006-706X040KM66409,511,51072 44,44 €
02006-708X012KM88,512131513104 47,96 €
02006-708X025KM88,525131513104 48,60 €
02006-708X040KM88,540131513104 49,28 €

Supports à bille oscillante réglables avec joint torique, forme O, bille en inox avec revêtement diamanté

plus d'infos

Dessins

Supports à bille oscillante réglables avec joint torique, forme O, bille en inox avec revêtement diamanté

Aperçu des articles (comprimé)

Sélection/filtre d'articles
RéférenceFormeD1D2L1L2L3ESWSW1WBille-ØCharge admissible
kN max. (contraintes
statiques uniquement)
Filtre
02006-510XOM101415/30/5016319,6173281318,8
02006-512XOM121920/40/6019421,9195241529,8
02006-516XOM162125/50/8023427,7246242050,3
02006-506XOM6812/25/4010211,510-2879,2
02006-508XOM81112/25/4014,531513-281015,5

Supports à bille oscillante réglables avec joint torique intégré et inserts interchangeables, forme P, bille en inox avec revêtement en polyuréthane

plus d'infos

Dessins

Supports à bille oscillante réglables avec joint torique intégré et inserts interchangeables, forme P, bille en inox avec revêtement en polyuréthane

Aperçu des articles (comprimé)

Sélection/filtre d'articles
RéférenceFormeD1D2

L1L2L3ESWSW1WBille-ØFiltre
02006-612XPM122120/40/6021621,91952415
02006-608XPM81312/25/4016,551513-2810
02006-606XPM61012/25/4012411,510-287
02006-610XPM101615/30/5018519,61732813
02006-616XPM162325/50/8025627,72462420
