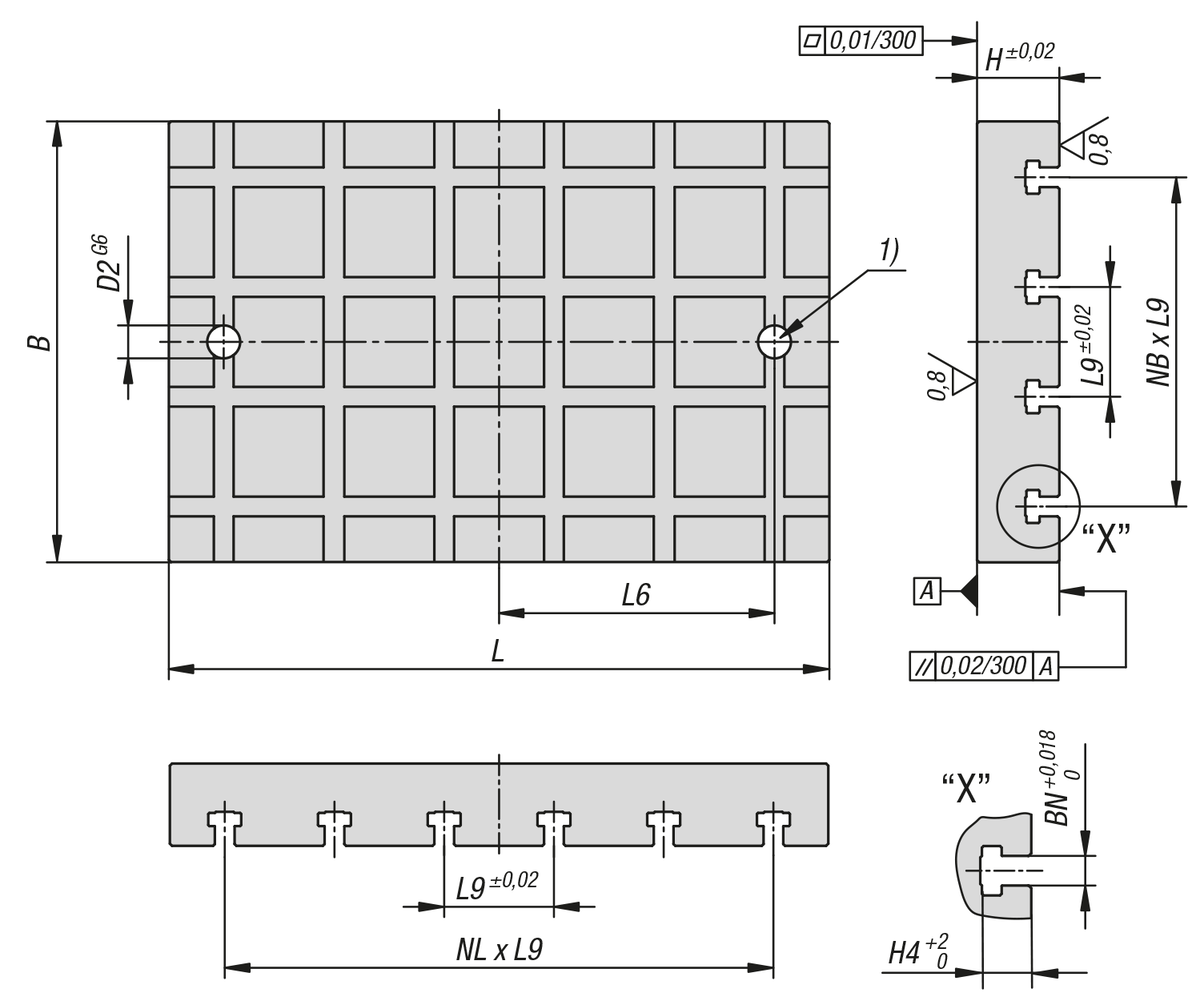

DescriptionMatière :GJL 300.Finition :Faces d´appui et de fixation rectifiées.Nota :Les plaques de base avec rainures en T sont utilisées pour la configuration de dispositifs modulaires. Ces plaques de base sont positionnées et fixées directement sur les tables de machine-outils. Les pas de rainures précis, à la fois dans le sens longitudinal et transversal, garantissent une répétabilité très élevée des opérations de serrage. Les deux alésages servent à aligner la plaque de base sur la table de machine-outils. Les trous de fixation sont à réaliser par le client en fonction de la table de machine-outils. Veuillez commander séparément les tasseaux pour la fixation des plaques de base. Anneaux de levage mâles avec tasseaux pour rainures en T pour le transport inclus. Autres dimensions sur demande.Indication de dessin :
1) Alésage de positionnement
Caractéristiques :
TéléchargementLes informations sont ici réunies sous forme de fichier PDF :
Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
