Équerres simples larges en fonte grise avec rainures en T

retour

Produits
- Catalogue Outillage
  - Système de bridage modulaire
    - Pièces de base
      - Équerres simples larges en fonte grise avec rainures en T

Description de l'article/illustrations du produit

DescriptionMatière :GJL 300.Finition :Faces d´appui et de fixation rectifiées.Nota :Les équerres conviennent pour le positionnement et la fixation verticale de pièces et de dispositifs. Ces équerres avec rainures en T offrent un moyen rapide et économique de construire des systèmes de serrage de pièces avec des éléments de bridage standardisés. Les pas de rainures précis, à la fois dans le sens longitudinal et transversal, garantissent une répétabilité élevée des opérations de serrage.
Anneaux de levage mâles pour le transport inclus.Indication de dessin :

1) Trou lamé pour vis CHC, DIN 912

Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique 01251 Équerres simples larges en fonte grise avec rainures en T

245 kB

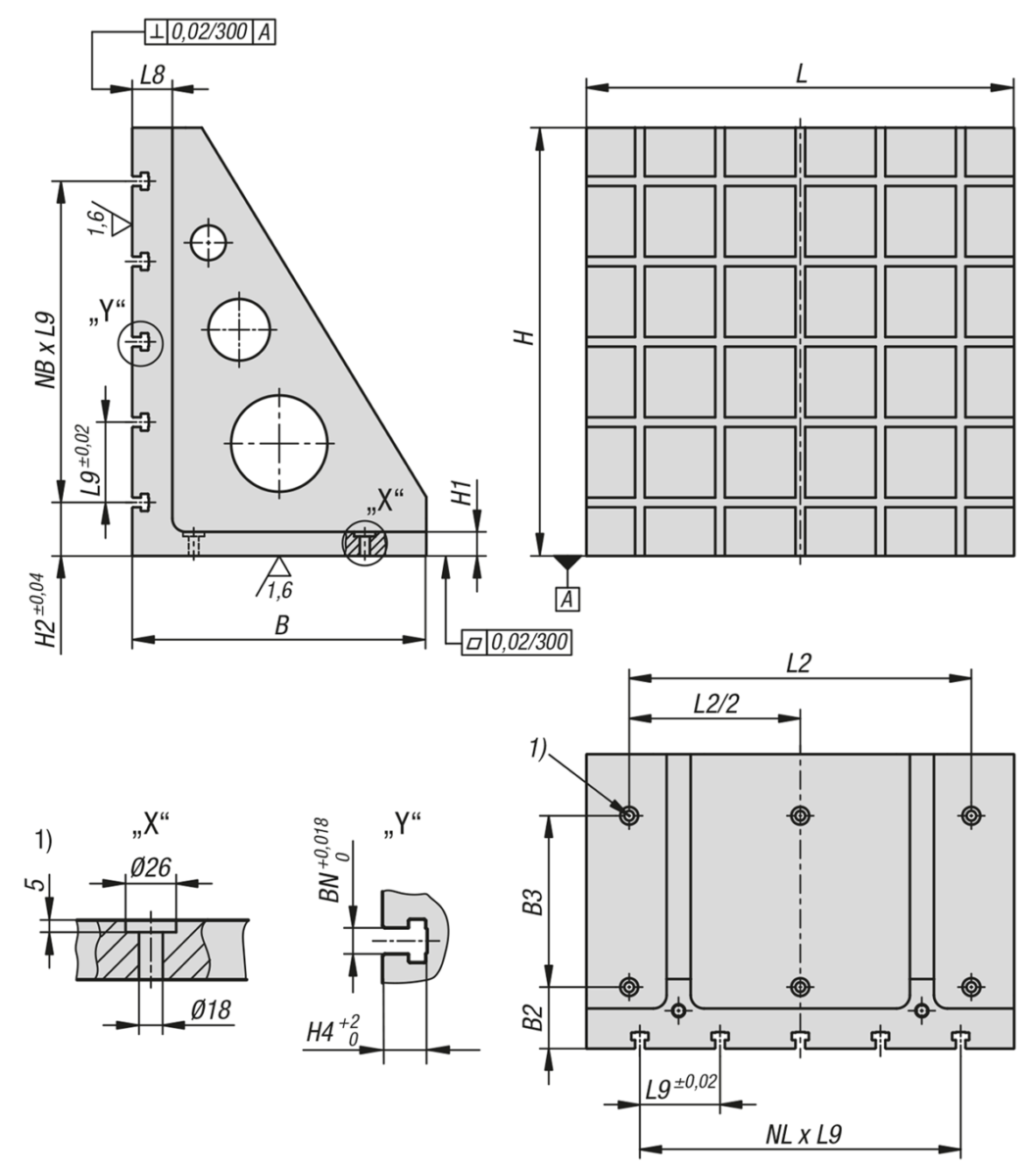

Dessins

Sélection/filtre d'articles

Référence	L	B	H	L2	B2	B3	H1	H2	L8	L9	BN=Largeur de la rainure	NL=Nombre dans le sens longitudinal	NB=Nombre dans le sens transversal	Prix
01251-314302230	300	220	300	250	90	100	30	50	60	100	14	2	2	Sur demande
01251-314402840	400	300	400	320	90	160	30	50	60	100	14	3	3	Sur demande
01251-314503450	500	350	500	400	90	200	35	50	60	100	14	4	4	Sur demande
01251-314634363	630	450	630	500	100	250	40	65	65	125	14	4	4	Sur demande
01251-314805280	800	550	800	640	115	320	45	100	75	150	14	4	4	Sur demande
01251-318302230	300	220	300	250	90	100	30	50	60	100	18	2	2	Sur demande
01251-318402840	400	300	400	320	90	160	30	50	60	100	18	3	3	Sur demande
01251-318503450	500	350	500	400	90	200	35	50	60	100	18	4	4	Sur demande
01251-318634363	630	450	630	500	100	250	40	65	65	125	18	4	4	Sur demande
01251-318805280	800	550	800	640	115	320	45	100	75	150	18	4	4	Sur demande
