Équerres doubles en fonte grise avec trame modulaire

retour

Produits
- Catalogue Outillage
  - Système de bridage modulaire
    - Pièces de base
      - Équerres doubles en fonte grise avec trame modulaire

Description de l'article/illustrations du produit

DescriptionMatière :GJL 300.Finition :Faces d´appui et de fixation rectifiées.Nota :Pas de trame 50 ±0,02 mm.
Les équerres avec trame modulaire sont utilisées sur des centres d'usinage horizontaux.
La trame modulaire alphanumérique garantit une répartition définie des éléments de serrage en cas de répétition.
Les équerres conviennent aux tables des machine-outils conformes aux normes DIN 55201 et JIS 6337-1980.
Veuillez commander séparément les lardons pour la fixation des palettes sur les tables de machine-outils conformes à la norme DIN 55201.
Veuillez commander séparément les bouchons de protection pour l'obturation de la trame modulaire.
Anneaux de levage mâles pour le transport inclus.
Autres dimensions sur demande.Indication de dessin :

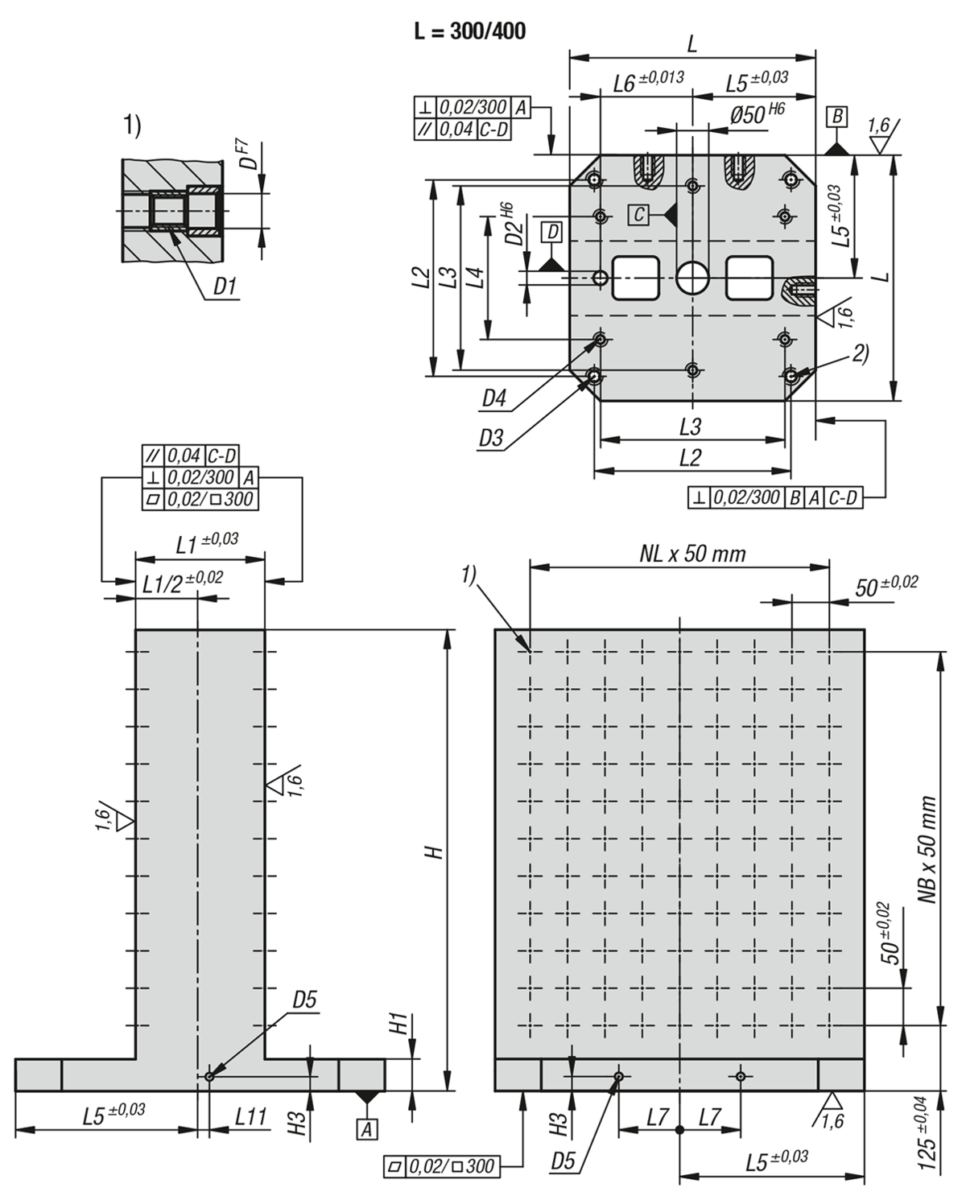

1) Trame
2) Trou lamé pour vis CHC, DIN 912 (D3/D4)

Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique 01265 Équerres doubles en fonte grise avec trame modulaire

422 kB

Dessins

Sélection/filtre d'articles
