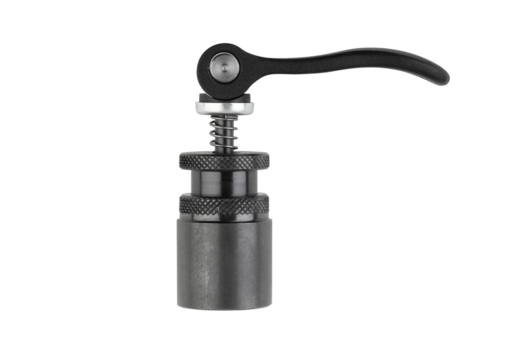

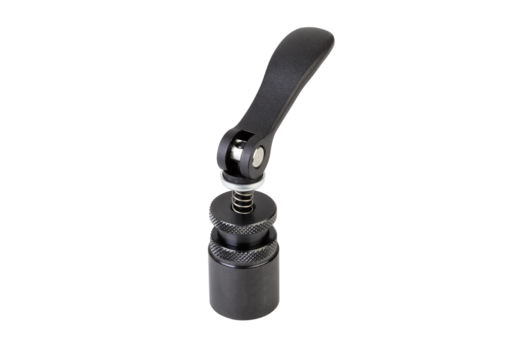

Module excentrique de serrage forme C
 10500_C

Module excentrique de serrage forme C

 retour

Description de l'article/illustrations du produit
DescriptionMatière :Corps de base en acier. Levier à serrage rapide en fonte d'aluminium.Finition :Corps de base bruni. Écrou type marteau, zingué. Levier à serrage rapide avec revêtement de poudre noire.
Nota :Le module de serrage est positionné par le dessus dans la rainure en T et serré en toute sécurité via le levier à serrage rapide, sans aucun outil supplémentaire.Avantages :Les modules excentriques de serrage peuvent être utilisés sur des systèmes standard de profilés en aluminium ou sur des tables avec rainures en T pour fixer, immobiliser ou serrer des composants ou des pièces.
Caractéristiques  :
RoHSInox
TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
Fiche technique 10500_C Module excentrique de serrage forme C 839 kB
10500 Mode d‘emploi pour le module de bridage et de butée 497 kB

Dessins

Module excentrique de serrage forme C

Sélection/filtre d'articles
RéférenceFormeDHH1H2H3LPour largeur
de rainure		Force de
serrage
F (kN)		Force
manuelle
FH (N)		CAOAcc.PrixCommander
10500-21150606C153410673561,590 29,73 €
10500-21201008C2044138105282,5100 33,23 €
10500-21301008C3084,635102570,484120 46,80 €
