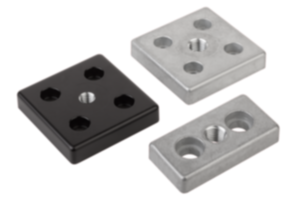

        Plaque support type B et type I

Description de l'article/illustrations du produit

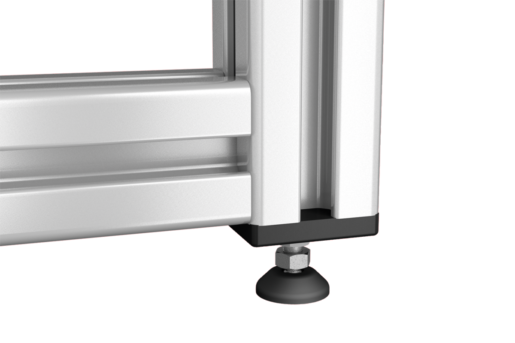

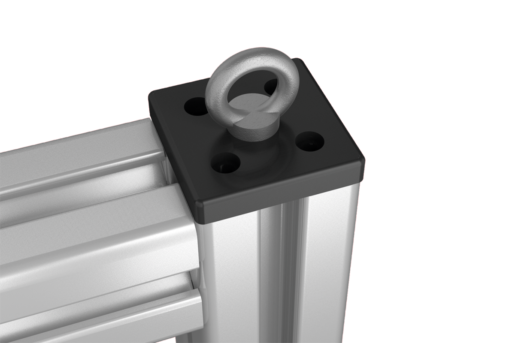

DescriptionMatière :Zinc injecté haute pression.Finition :naturel ou avec revêtement de poudre noire.Nota :Pour accueillir les pieds réglables, les galets, les anneaux de levage mâles et d'autres éléments. Avec les tasseaux, la plaque support peut également être vissée sur le côté du profilé.Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique 10347 Plaque support type B et type I

340 kB

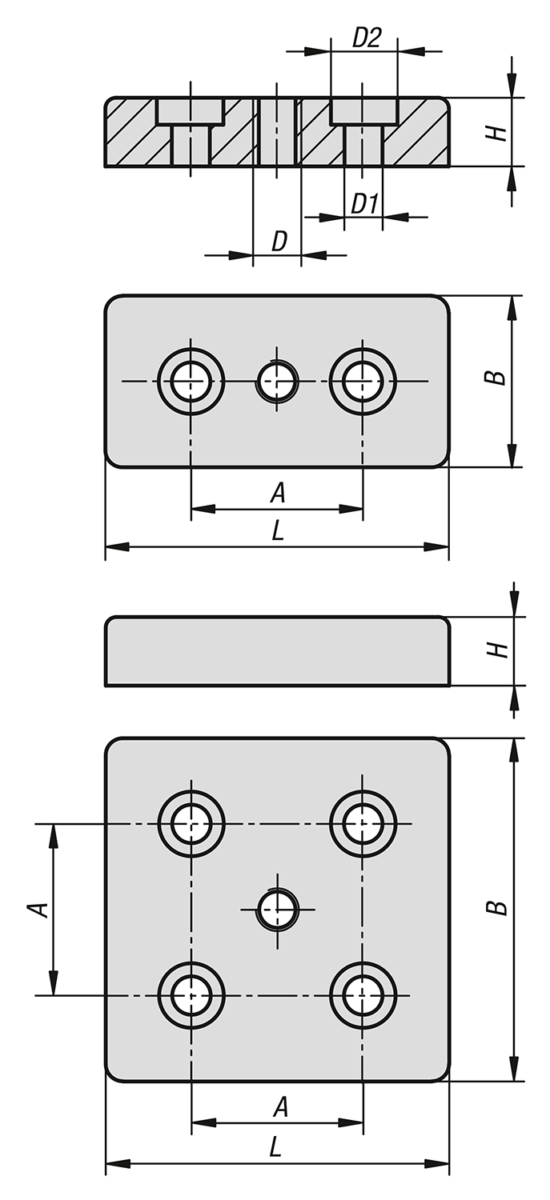

Dessins

Sélection/filtre d'articles

Référence	Surface	Type	Largeur de la rainure	Profil	B	L	H	A	D	D1	D2	Prix
10347-0840801080	naturel	I	8	40x80	40	80	16	40	M8	9	15	8,68 €
10347-0840801100	naturel	I	8	40x80	40	80	16	40	M10	9	15	9,75 €
10347-0840801120	naturel	I	8	40x80	40	80	16	40	M12	9	15	9,75 €
10347-0840801160	naturel	I	8	40x80	40	80	16	40	M16	9	15	9,75 €
10347-0880801080	naturel	I	8	80x80	80	80	16	40	M8	9	15	14,24 €
10347-0880801100	naturel	I	8	80x80	80	80	16	40	M10	9	15	14,24 €
10347-0880801120	naturel	I	8	80x80	80	80	16	40	M12	9	15	14,24 €
10347-0880801160	naturel	I	8	80x80	80	80	16	40	M16	9	15	14,24 €
10347-1040802080	naturel	B	10	40x80	40	80	16	40	M8	14,5	20	9,75 €
10347-1040802100	naturel	B	10	40x80	40	80	16	40	M10	14,5	20	9,75 €
10347-1040802120	naturel	B	10	40x80	40	80	16	40	M12	14,5	20	9,75 €
10347-1040802160	naturel	B	10	40x80	40	80	16	40	M16	14,5	20	9,75 €
10347-1045902100	naturel	B	10	45x90	45	90	16	45	M10	14,5	20	12,37 €
10347-1045902120	naturel	B	10	45x90	45	90	16	45	M12	14,5	20	12,37 €
10347-1045902140	naturel	B	10	45x90	45	90	16	45	M14	14,5	20	12,37 €
10347-1045902160	naturel	B	10	45x90	45	90	16	45	M16	14,5	20	12,37 €
10347-1045902200	naturel	B	10	45x90	45	90	16	45	M20	14,5	20	12,37 €
10347-1090902100	naturel	B	10	90x90	90	90	16	45	M10	14,5	20	17,62 €
10347-1090902120	naturel	B	10	90x90	90	90	16	45	M12	14,5	20	17,62 €
10347-1090902140	naturel	B	10	90x90	90	90	16	45	M14	14,5	20	17,62 €
10347-1090902160	naturel	B	10	90x90	90	90	16	45	M16	14,5	20	17,62 €
10347-1090902200	naturel	B	10	90x90	90	90	16	45	M20	14,5	20	17,62 €
10347-0630601081	revêtement poudre noir	I	6	30x60	30	60	12	30	M8	6,6	11	10,55 €
10347-0630601101	revêtement poudre noir	I	6	30x60	30	60	12	30	M10	6,6	11	10,55 €
10347-0630601121	revêtement poudre noir	I	6	30x60	30	60	12	30	M12	6,6	11	10,55 €
10347-0630601161	revêtement poudre noir	I	6	30x60	30	60	12	30	M16	6,6	11	10,55 €
10347-0660601081	revêtement poudre noir	I	6	60x60	60	60	12	30	M8	6,6	11	12,53 €
10347-0660601101	revêtement poudre noir	I	6	60x60	60	60	12	30	M10	6,6	11	12,53 €
10347-0660601121	revêtement poudre noir	I	6	60x60	60	60	12	30	M12	6,6	11	12,53 €
10347-0660601161	revêtement poudre noir	I	8	60x60	60	60	16	40	M16	9	15	12,53 €
10347-0840801081	revêtement poudre noir	I	8	40x80	40	80	16	40	M8	9	15	12,00 €
10347-0840801101	revêtement poudre noir	I	8	40x80	40	80	16	40	M10	9	15	12,00 €
10347-0840801121	revêtement poudre noir	I	8	40x80	40	80	16	40	M12	9	15	12,00 €
10347-0840801161	revêtement poudre noir	I	8	40x80	40	80	16	40	M16	9	15	12,00 €
10347-0880801081	revêtement poudre noir	I	8	80x80	80	80	16	40	M8	9	15	17,25 €
10347-0880801101	revêtement poudre noir	I	8	80x80	80	80	16	40	M10	9	15	17,25 €
10347-0880801121	revêtement poudre noir	I	8	80x80	80	80	16	40	M12	9	15	17,25 €
10347-0880801161	revêtement poudre noir	I	8	80x80	80	80	16	40	M16	9	15	17,25 €
10347-0830602081	revêtement poudre noir	B	8	30x60	30	60	12	30	M8	9	15	9,58 €
10347-0830602101	revêtement poudre noir	B	8	30x60	30	60	12	30	M10	9	15	9,58 €
10347-0830602121	revêtement poudre noir	B	8	30x60	30	60	12	30	M12	9	15	9,58 €
10347-1045902101	revêtement poudre noir	B	10	45x90	45	90	16	45	M10	14,5	20	14,61 €
10347-1045902121	revêtement poudre noir	B	10	45x90	45	90	16	45	M12	14,5	20	14,61 €
10347-1045902141	revêtement poudre noir	B	10	45x90	45	90	16	45	M14	14,5	20	14,61 €
10347-1045902161	revêtement poudre noir	B	10	45x90	45	90	16	45	M16	14,5	20	14,61 €
10347-1045902201	revêtement poudre noir	B	10	45x90	45	90	16	45	M20	14,5	20	14,61 €
10347-1090902101	revêtement poudre noir	B	10	90x90	90	90	16	45	M10	14,5	20	21,46 €
10347-1090902121	revêtement poudre noir	B	10	90x90	90	90	16	45	M12	14,5	20	21,46 €
10347-1090902141	revêtement poudre noir	B	10	90x90	90	90	16	45	M14	14,5	20	21,46 €
10347-1090902161	revêtement poudre noir	B	10	90x90	90	90	16	45	M16	14,5	20	21,46 €
10347-1090902201	revêtement poudre noir	B	10	90x90	90	90	16	45	M20	14,5	20	21,46 €
