Fixation standard type I

10200

Fixation standard type I

Produits
- THE BIG GREEN BOOK
  - norelem assemble - Technique de montage
    - Profilés aluminium Raccords Caches Éléments spéciaux
      - Raccords

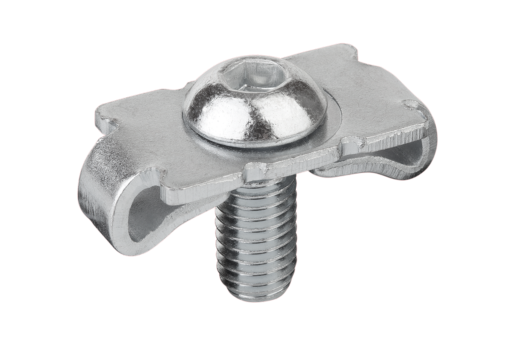

        Fixation standard type I

Description de l'article/illustrations du produit

DescriptionMatière :Acier.Finition :Zingué.Nota :Les éléments de fixation sont conçus pour assembler deux profilés aluminium en angle droit. Le raccord est protégé contre la rotation. Pour les profilés plus grands, plusieurs éléments de fixation peuvent être intégrés à la face frontale, pour une plus grande résistance.

Peu d'usinage nécessaire. Tarauder l'avant-trou de la face frontale. Percer un trou dans le profilé opposé, pour serrer la vis.Caractéristiques :

RoHS

Inox

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique 10200 Fixation standard type I

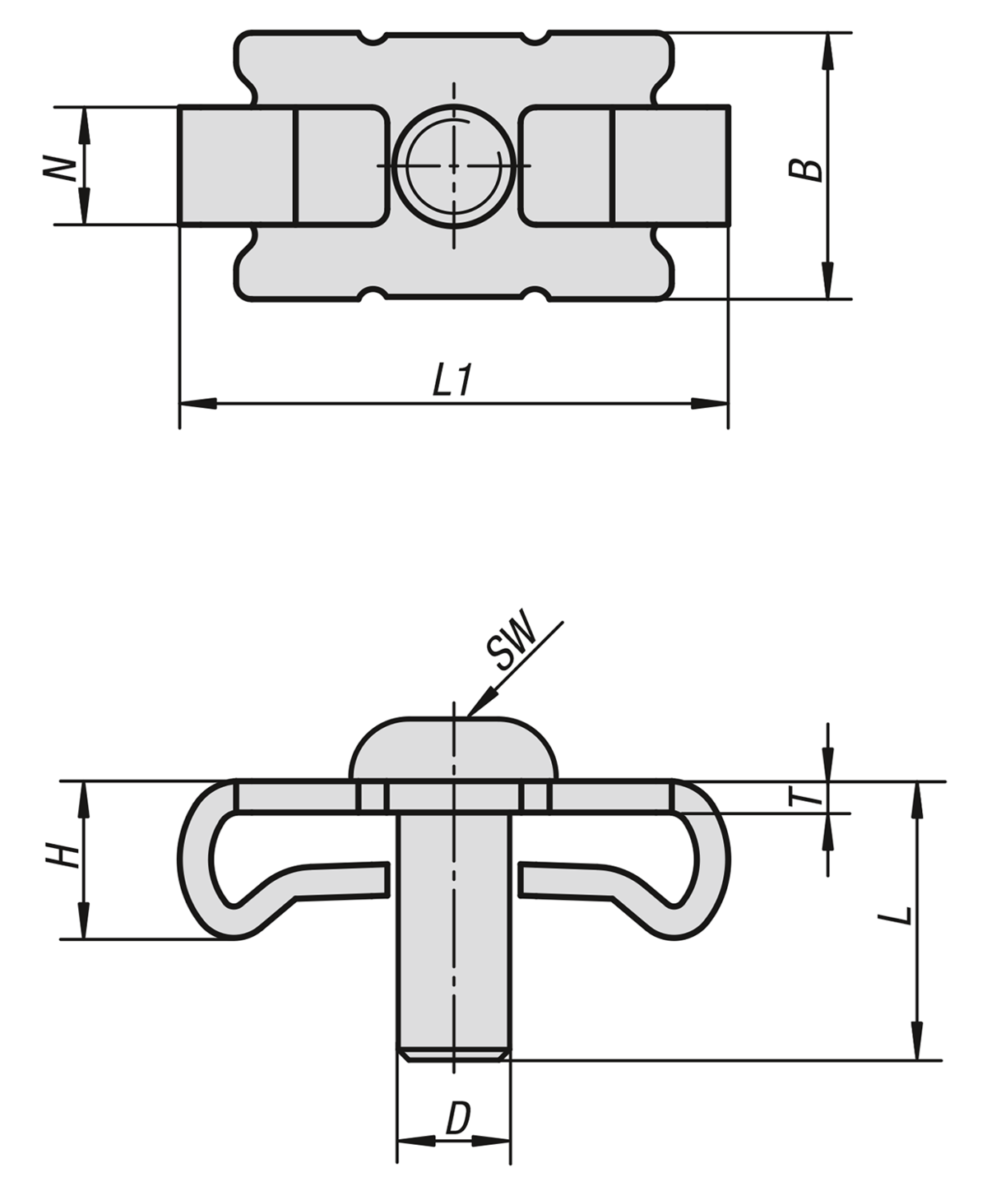

Dessins

Fixation standard type I

Sélection/filtre d'articles

Référence	Type	Largeur de la rainure	D	B	H	L	L1	N	T	SW	CAO	Acc.	Prix	Commander
10200-06	I	6	M6	13	7,3	14	27,5	6	2	4			1,23 €
10200-08	I	8	M8	17	9,5	20	35	8	2	5			1,14 €
