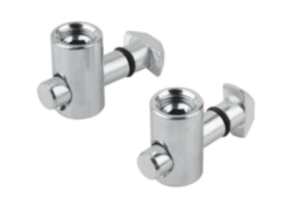

Description de l'article/illustrations du produit

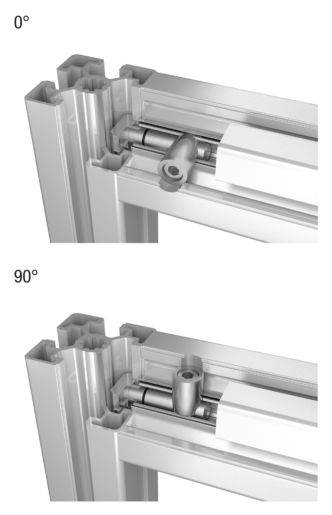

DescriptionMatière :Acier.Finition :Zingué.Nota :Les éléments de fixation sont conçus pour assembler deux profilés aluminium en angle droit. Ils permettent de positionner librement les profilés. Les rainures des profilés en angle droit restent dégagées. Ainsi, il est possible de placer des éléments à surface plane dans les rainures des profilés sans opération d'usinage supplémentaire.

En raison de la force de serrage réduite et de l'absence de protection anti-retournement, ces éléments de fixation doivent uniquement être utilisés avec des éléments à surface plane et des constructions à faibles sollicitations.

Peu d'usinage nécessaire. Pour le montage, un trou doit être percé dans l'un des profilés. Le perçage D2 peut également être un alésage.
Caractéristiques  :
TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
 Fiche technique 10205 Fixation centrale type B 279 kB

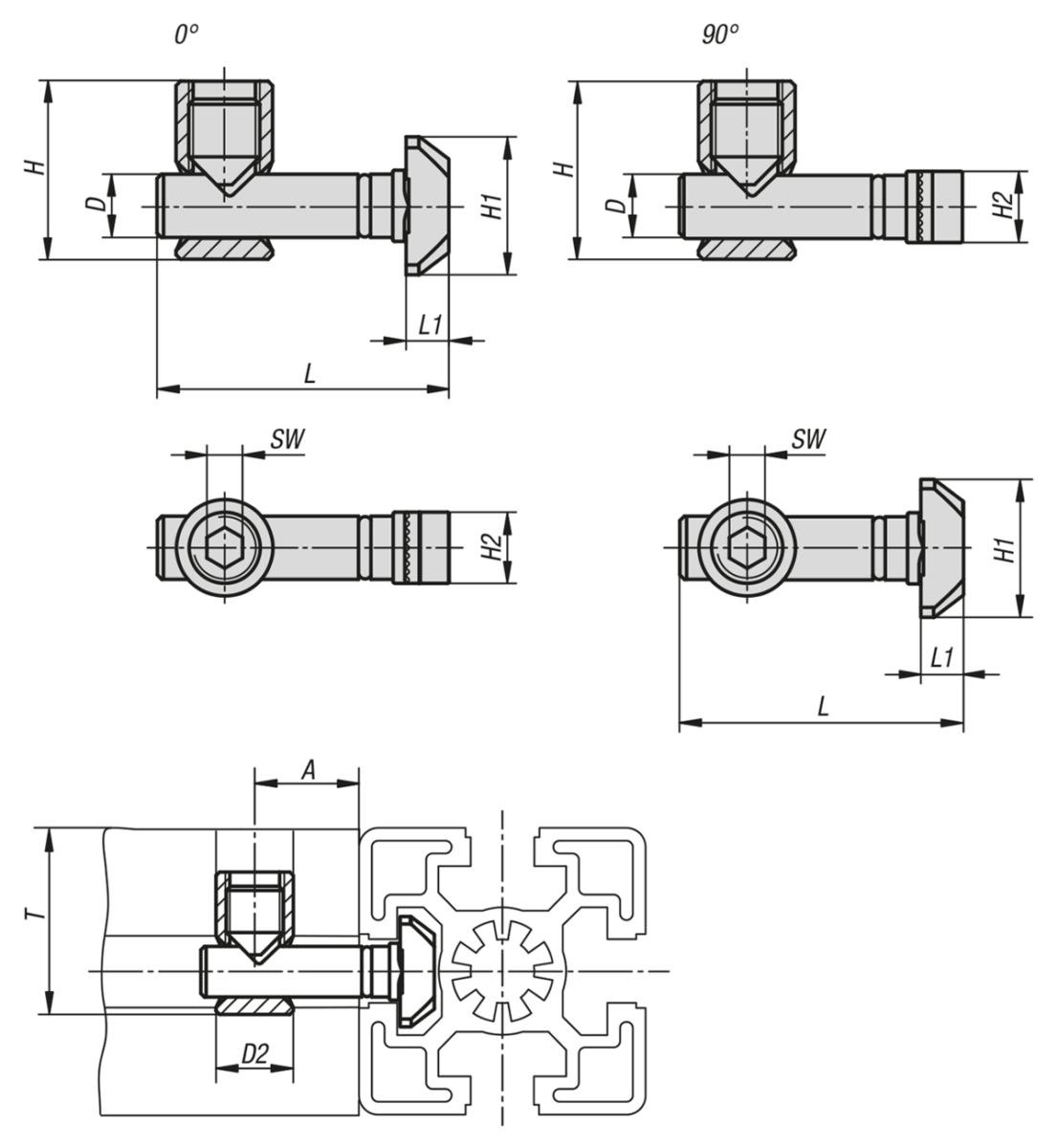

Dessins

Fixation centrale type B

Sélection/filtre d'articles

RéférenceTypeLargeur
de la
rainure
Finition

ADD2HH1H2LL1SWT
pour profil
30
T
pour profil
40
T
pour profil
45
T
pour profil
50
T
pour profil
60
CAOAcc.PrixCommander
10205-0800B8187,1112015,58334,8422---- 3,81 €
10205-0890B890°187,1112015,58334,8422---- 3,81 €
10205-1000B1022,59,7172819,51045,55,56-31343641 2,77 €
10205-1090B1090°22,59,7172819,51045,55,56-31343641 2,77 €
