Description de l'article/illustrations du produit

Afficher/filtrer tous les articles
DescriptionMatière :Équerre d'assemblage : zinc injecté haute pression.
Poignée : zinc injecté haute pression selon DIN EN 12844. Composants en acier : Inox 1.4305.
Levier à serrage rapide en fonte d'aluminium. Corps de base en acier.
Finition :Équerre d'assemblage : peinte couleur aluminium.
Manette : revêtement plastique. Insert : Inox naturel.
Écrou type marteau, zingué.
Levier à serrage rapide avec revêtement de poudre noire, pièce en acier bruni.
Nota :Les équerres d'assemblage sont conçues pour assembler deux profilés d'une même série dont les surfaces latérales se touchent et se croisent pour former un angle de la valeur souhaitée.

Desserrer les vis permet de desserrer les deux dispositifs de serrage, de sorte qu'il est possible de tourner librement et de déplacer l'équerre le long des rainures.

Les équerres d'assemblage sont le plus souvent utilisées par paire ou en association avec une équerre articulée.
TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
 Fiche technique 10265 Équerre d'assemblage type I 281 kB

Dessins (aperçu complet)

Équerre d'assemblage type I

Équerre d'assemblage Forme A

plus d'infos

Dessins

Équerre d'assemblage Forme A

Sélection/filtre d'articles

RéférenceTypeLargeur
de la
rainure
FormeAA1A2A3BD

HLTCAOAcc.PrixCommander
10265-06I6A156,335,724727275 5,49 €
10265-08I8A20947,532936366 5,82 €

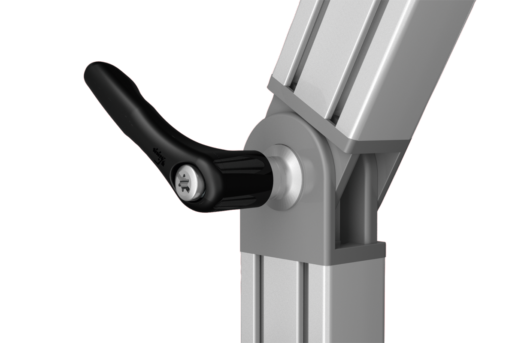

Équerre d'assemblage avec manette indexable

plus d'infos

Dessins

Équerre d'assemblage avec manette indexable

Sélection/filtre d'articles

RéférenceTypeLargeur
de la
rainure
FormeFinitionAA1A2A3BD

D1HLL1L2TCAOAcc.PrixCommander
10265-0606I6Bavec manette indexable156,335,7247M6272713405 8,81 €
10265-0808I8Bavec manette indexable20947,5329M8363618656 10,43 €

Équerre d'assemblage, forme C, avec module excentrique de serrage

plus d'infos

Dessins

Équerre d'assemblage, forme C, avec module excentrique de serrage

Sélection/filtre d'articles

Référence

TypeLargeur
de la
rainure
FormeFinitionAA1A2A3BDHH1H2LL1TForce de
serrage
F (kN)
Force
manuelle
FH (N)
CAOAcc.PrixCommander
10265-0615I6Cavec module excentrique de serrage156,335,72415273462736,25290 40,03 €
10265-0820I8Cavec module excentrique de serrage20947,53220364483652,363100 45,89 €
